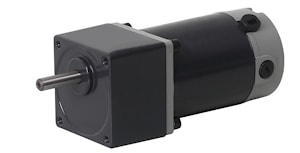

DC мотор-редуктор 2DC15W / 2GN3 … 9K Номинальная мощность – 0.015 кВт Выходные обороты: 350 об/мин ... 1070 об/мин

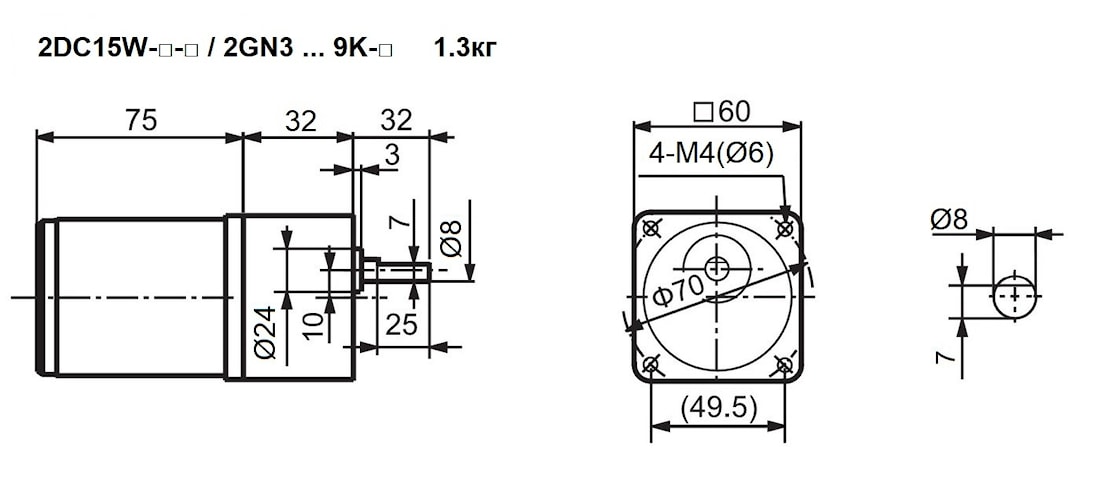

DC мини мотор редуктор 2DC15W-12V- □ / 2GN3 … 9K-□, 2DC15W-24V- □ / 2GN3 … 9K-□ - модели моторизированной зубчатой передачи, в составе с силовой установкой мощностью 0,015 кВт и редукторной частью с различными передаточными числами i=3,0; i=3,6; i=5,0; i=6,0; i=7.5; i=9.0.
Допустимое напряжение: 12 В, 24 В.
Токи: 2.3 А, 1.05 А. (модификации электродвигателе см. тут)
Крутящий момент: см. таблицу
Допустимые радиальные нагрузки - 50 Н.
Аксиальные нагрузке - 30 Н.
Эффективность редуктора - 82%.
Масса привода - 1,3 кг.
Контроллер регулирования скорости
| Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
| n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
| 356 | 9.0 | 0.28 | 2DC15W-□-3.2s / 2GN9K-C8 | 8 | 1.3 |
| 360 | 5.0 | 0.28 | 2DC15W-□-1.8s / 2GN5K-C8 | 8 | 1.3 |
| 427 | 7.5 | 0.24 | 2DC15W-□-3.2s / 2GN7.5K-C8 | 8 | 1.3 |
| 500 | 3.6 | 0.20 | 2DC15W-□-1.8s / 2GN3.6K-C8 | 8 | 1.3 |
| 533 | 6.0 | 0.19 | 2DC15W-□-3.2s / 2GN6K-C8 | 8 | 1.3 |
| 600 | 3.0 | 0.17 | 2DC15W-□-1.8s / 2GN3K-C8 | 8 | 1.3 |
| 640 | 5.0 | 0.16 | 2DC15W-□-3.2s / 2GN5K-C8 | 8 | 1.3 |
| 889 | 3.6 | 0.11 | 2DC15W-□-3.2s / 2GN3.6K-C8 | 8 | 1.3 |
| 1067 | 3.0 | 0.09 | 2DC15W-□-3.2s / 2GN3K-C8 | 8 | 1.3 |
Условное обозначение
| DC Мотор-редуктор | 2DC | 15W | 12V | 3.2s | / | 2GN | 6 | K | C8 |
|
| |||||||||
|
| вых фланец □60х60 (см..также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
| варианты: | - | - | 12V – 12 В 24V – 24 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 3 3.6 5 6 7.5 9 | 8мм | |
