Главная » DC соосные мини мотор-редукторы » DC двигатели и редукторы модели 90.000 (200Вт) » Двигатели постоянного тока 90.000 (50 Вт ~ 230 Вт)

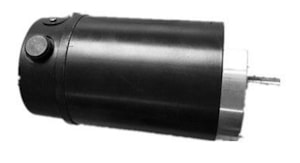

Двигатели постоянного тока 90.000 (50 Вт ~ 230 Вт)
Номинальная мощность: 50Вт ~ 230Вт
Напряжение: 24VDC ~ 220VDC
Выходные обороты: 1500об/мин ~ 3000об/мин

Двигатели постоянного тока 90.000 (50 Вт ~ 230 Вт)

Электрический двигатель постоянного тока на постоянных магнитах моделей 90.000 (50 Ватт ~ 230 Ватт) - несложный щеточный электромеханический привод с небольшой мощностью и различными номиналами напр1яжения ( 24 В, 110 В, 220 В) с соответствующими крутящими моментами 300 mNm ~ 750 mNm.
Потребляемые токи - смотрите в таблице (внизу).
Алюминиевый корпус, износостойкая конструкция - гарантия качества продукта.

Технические параметры

Модель

Мощность

Номинальная скорость

Напряжение

Ток
(не менее)

Момент

Ватт

Об/мин

В

А

мНм

90.000.01

50

1500

110

0.66

323

90.000.02

50

1500

220

0.33

323

90.000.03

92

3000

110

1.2

294

90.000.04

92

3000

220

0.6

294

90.000.05

92

3000

24

6.1

294

90.000.51

80

1500

110

1.1

510

90.000.52

80

1500

220

0.55

510

90.000.53

150

3000

110

2.0

480

90.000.54

150

3000

220

1.0

480

90.000.55

80

1500

24

5.0

510

90.000.56

150

3000

24

8.0

480

90.000.101

125

1500

110

1.6

796

90.000.102

125

1500

220

0.8

796

90.000.103

230

3000

110

2.8

733

90.000.104

230

3000

220

1.5

733

90.000.105

230

3000

24

13.5

733

90.000.106

125

1500

24

6.5

796

90.000.107

100

1300

36

4.0

733

90.000.108

250

3000

48

6.5

733

Исполнения

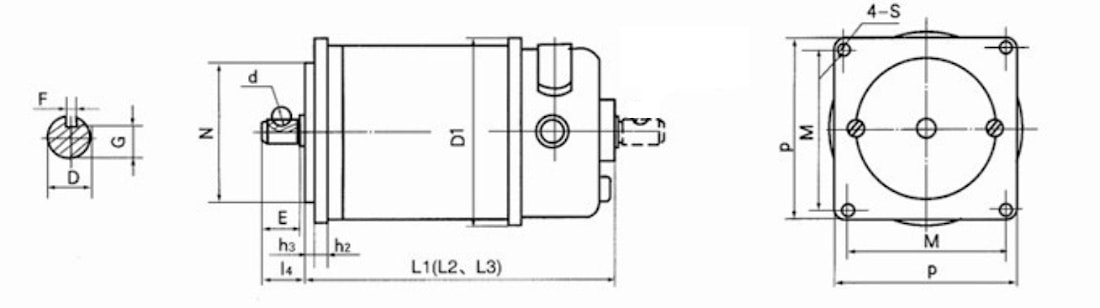

А3 – фланцевое исполнение

AA3 –фланцевое исполнение с двумя концами выходного вала

Модель

N

h2

h3

M

P

S

D1

D

E

l4

F

G

d

m

Кг

90.000.01~49

70

6

3

76

92

6.6

95

L1=127

8

16

18

2

5.2

10

4

90.000.51~99

70

6

3

76

92

6.6

95

L2=147

8

16

18

2

5.2

10

4

90.000.101~149

70

6

3

76

92

6.6

95

L3=172

8

16

18

2

5.2

10

4

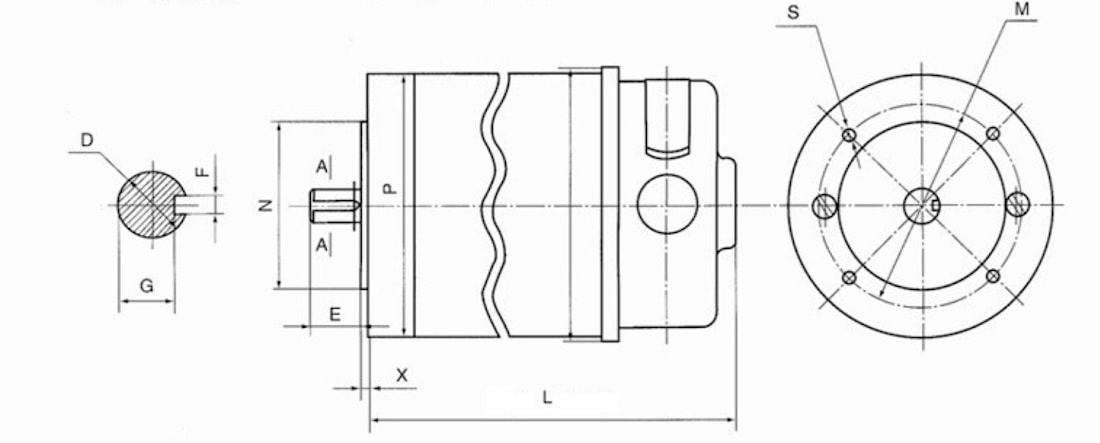

B14 – фланцевое исполнение, фланец B14

Модель

D

E

F

G

M

N

P

L

S

Согласно IEC

m

Кг

90.000.01~49

11

23

4

8.5

75

60

90

127

M5

63B14

4

90.000.51~99

11

23

4

8.5

75

60

90

147

M5

63B14

4

90.000.101~149

11

23

4

8.5

75

60

90

172

M5

63B14

4

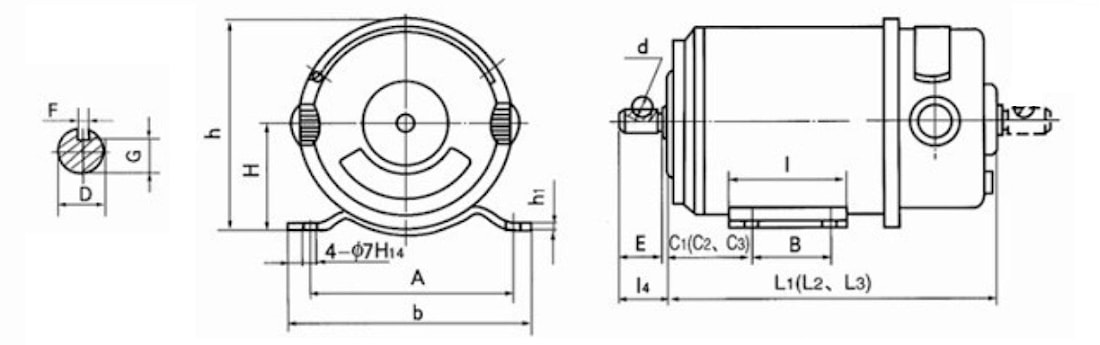

А1 – исполнение на лапах

AA1 –исполнение на лапах с двумя концами выходного вала

Модель

H

h

h1

A

b

B

I

D

E

l4

F

G

d

m

Кг

90.000.01~49

50

97.5

3

100

116

C1=32

44

64

L1=127

8

16

18

2

5.2

10

4.2

90.000.51~99

50

97.5

3

100

116

C2=40.5

44

64

L2=147

8

16

18

2

5.2

10

4.2

90.000.101~149

50

97.5

3

100

116

C3=49

44

64

L3=172

8

16

18

2

5.2

10

4.2

Условное обозначение:

90.

000.

03

-

92

-

110

-

3000

-

B14

Габарит двигателей постоянного тока

Серия двигателей постоянного тока

Комбинация электрических параметров

Мощность двигателя, Вт

Напряжение постоянного т ока, В

Выходные обороты, об/мин

Исполнение
