| Сервоусилитель JD630 (AC380V) | |
| Описание | |

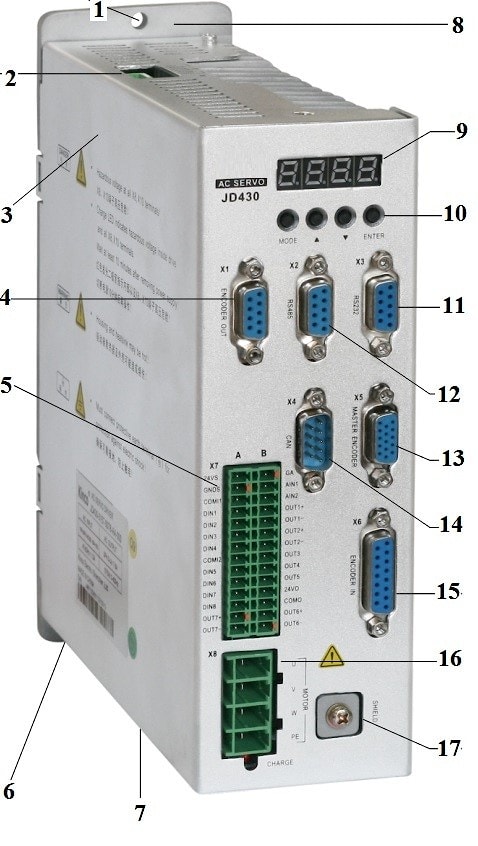

| 1 - Монтажное отверстие |  |
| 2 - X9 24В, GND: питание 24В STOA+, STOA-:зашитный порт А STOB+, STOB-: защитный порт В  | |
| 3 - Корпус усилителя | |
| 4 - Порт энкодера | |
| 5 - X7 (Вертикаль А) 24VA и GNDs: Питание логики DIN1 …8: 8 дискретных входов COMI1: Общий ноль для DIN1~DIN4 COMI2:Общий ноль для DIN5~DIN8 X8 (Вертикаль В) GA, AIN1, AIN2: 2 аналоговых входа 24VO, COM0: 24VDC питание OUT6 OUT1…OUT7: 8 дискретных выходов (OUT6 можно подключать тормоз ) | |
6 - Заземление | |
| 7 - X10 DC+, DC-: Разъем шины DC RB+, RB-: Внешний тормозной резистор R, S, T: Питание 380В  | |
| 8 - Радиатор | |
| 9 - Дисплей: 4-разрядный LED дисплей, отображает статус и ошибки | |
| 10 - 4 кнопки: Установка параметров | |
| 11 - X3: RS232 | |
| 12 - X2: RS485 | |
| 13 - X5: Выход мастер-энкодера | |
| 14 - X4: CAN-интерфейс | |
| 15 - X6: Вход энкодера мотора | |
| 16 - X8 U, V, W, PE: Разъем питания мотора | |
| 17 - Подключение экрана кабеля питания | |
| Сервоусилители JD серии 640 (AC380V) | ||
| Параметры | ||
| Мощность | Основное напряжение питания | Трехфазное 380В -20/+15% 47-63Гц |
| Напряжение питания логики | 18VDC~30VDC 1A | |
| Ток | Максимальный рабочий ток | 13A |
| Пиковый ток | 45A | |
| Порог гашения | 680VDC+/-5V | |
| Предел перенапряжений | 700VDC+/-5V | |
| Нижний предел напряжений | 400VDC+/-5V | |
| Охлаждение | Вентилятор | |
| Вес | 3,62 | |
| Габариты | 250 х 230 х 77 мм | |
| Общие функции | Операторская панель | 4 кнопки и 4-разрядный дисплей |
| Входы/выходы | 7 дискретных выводов (OUT1, OUT2, OUT7 ток100мА, и OUT3~OUT6 0.5А имеют назначаемые функции 8 дискретных входов (12,5~30V) имеют назначаемые функции | |
| Аналоговый ввод | 2 аналоговых входа, используются для контроля скорости и момента, -10~10V | |
| Выходной сигнал энкодера | Выходной сигнал энкодера, используется для многоосевых конфигураций, максимальная выходная частота 2МГц | |
| Вход мастера-энкодера | Сигнал 3,3V~4.4V PUL/DIR, сигнал CW/CCW и RS422 дифференциальный сигнал, максимальная входная частота 4МГц | |
| Обратная связь | Инкрементальный A, B, Z, U, W, A/, B/, Z/, U/, V/, W/, сигнал | |
| RS232 | Максимальный бодрейд 115,2кГц, используется JD-PC ПО для связи с PC или свободный протокол для связи с контроллером | |
| RS485 | Максимальный бодрейд 115,2кГц используется протокол Modbus RTU для связи с контролером | |
| CAN-шина | Максимальный бодрейд 1МГц, используется CAN-протокол для связи с контроллером | |
| STO-функция | Подключается к контроллеру, реле или датчику для защиты системы | |
| Среда | Рабочая температура | 0 ~ +40C |
| Температура хранения | -10C ~ +70C | |
| Влажность | Менее 90% | |
| Степень защиты | IP20 | |
| Требования к установке | Чистое сухое место | |
| Способ установки | Вертикальная установка | |
| Атмосферное давление | 86кПа ~ 106кПа | |

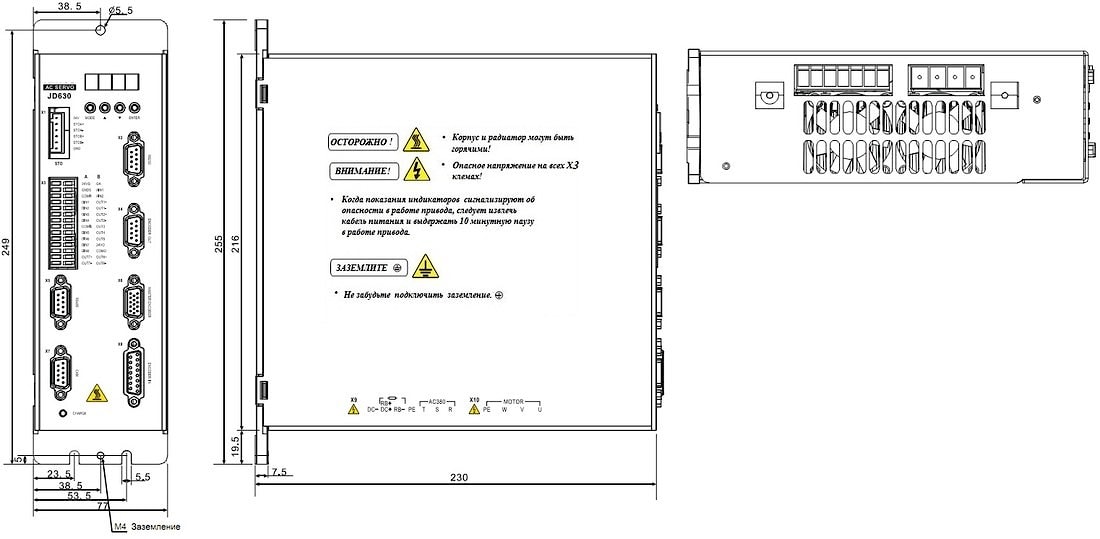

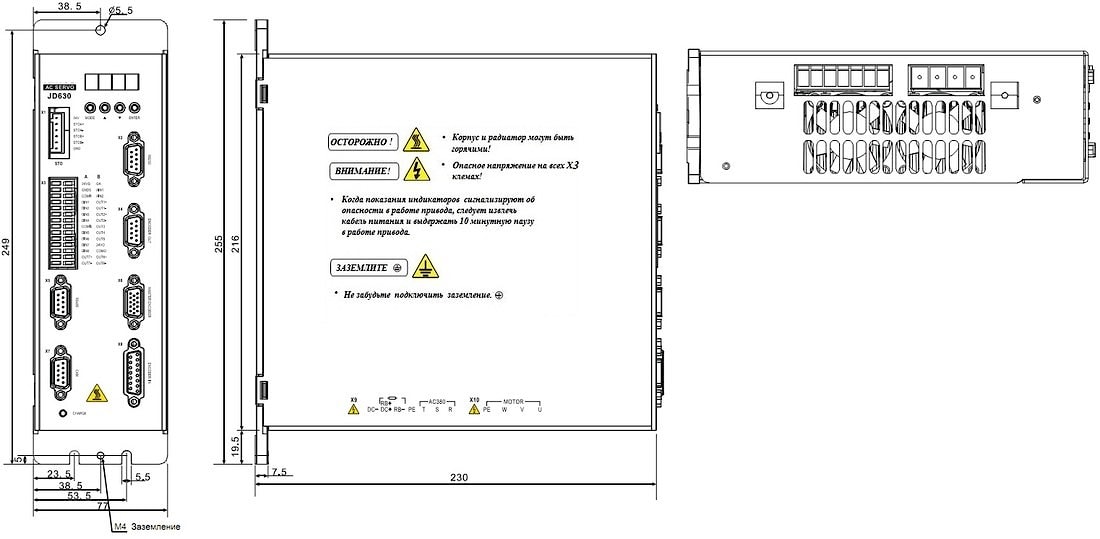

| Размеры устройства |
 |
