Сервоусилитель JD630 (AC380V)
Сервоусилитель JD630 (AC380V)

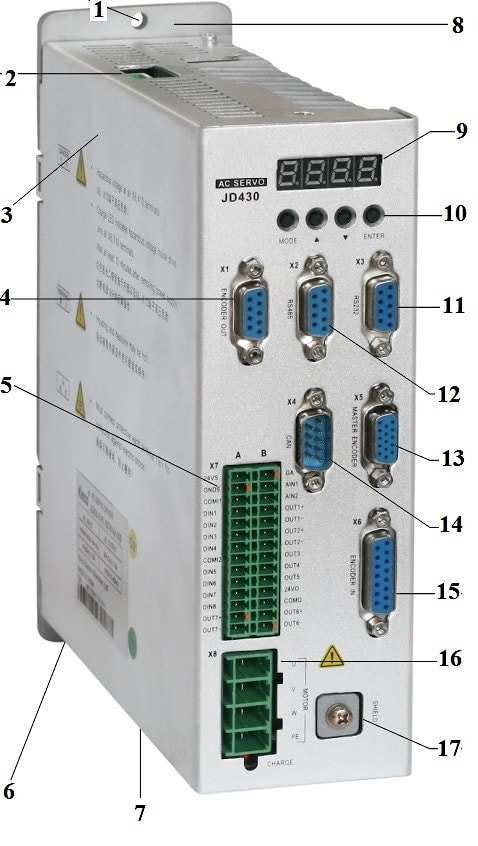

Описание комуникационных портов сервоусилителей JD
Описание комуникационных портов сервоусилителей JD
| Параметры | ||
| Описание | ||
| Мощность | Основное напряжение питания | Трехфазное 380В -20/+15% 47-63Гц |
| Напряжение питания логики | 18VDC~30VDC 1A | |
| Ток | Максимальный рабочий ток | 10A |
| Пиковый ток | 35A | |
| Порог гашения | 680VDC+/-5V | |
| Предел перенапряжений | 700VDC+/-5V | |
| Нижний предел напряжений | 400VDC+/-5V | |
| Охлаждение | Вентилятор | |
| Вес | 3,62 | |
| Габариты | 250 х 230 х 77 мм | |
| Общие функции | Операторская панель | 4 кнопки и 4-разрядный дисплей |
| Входы/выходы | 7 дискретных выводов (OUT1, OUT2, OUT7 ток100мА, и OUT3~OUT6 0.5А имеют назначаемые функции 8 дискретных входов (12,5~30V) имеют назначаемые функции | |
| Аналоговый ввод | 2 аналоговых входа, используются для контроля скорости и момента, -10~10V | |
| Выходной сигнал энкодера | Выходной сигнал энкодера, используется для многоосевых конфигураций, максимальная выходная частота 2МГц | |
| Вход мастера-энкодера | Сигнал 3,3V~4.4V PUL/DIR, сигнал CW/CCW и RS422 дифференциальный сигнал, максимальная входная частота 4МГц | |
| Обратная связь | Инкрементальный A, B, Z, U, W, A/, B/, Z/, U/, V/, W/, сигнал | |
| RS232 | Максимальный бодрейд 115,2кГц, используется JD-PC ПО для связи с PC или свободный протокол для связи с контроллером | |
| RS485 | Максимальный бодрейд 115,2кГц используется протокол Modbus RTU для связи с контролером | |
| CAN-шина | Максимальный бодрейд 1МГц, используется CAN-протокол для связи с контроллером | |
| STO-функция | Подключается к контроллеру, реле или датчику для защиты системы | |
| Среда | Рабочая температура | 0 ~ +40C |
| Температура хранения | -10C ~ +70C | |
| Влажность | Менее 90% | |
| Степень защиты | IP20 | |
| Требования к установке | Чистое сухое место | |
| Способ установки | Вертикальная установка | |
| Атмосферное давление | 86кПа ~ 106кПа | |

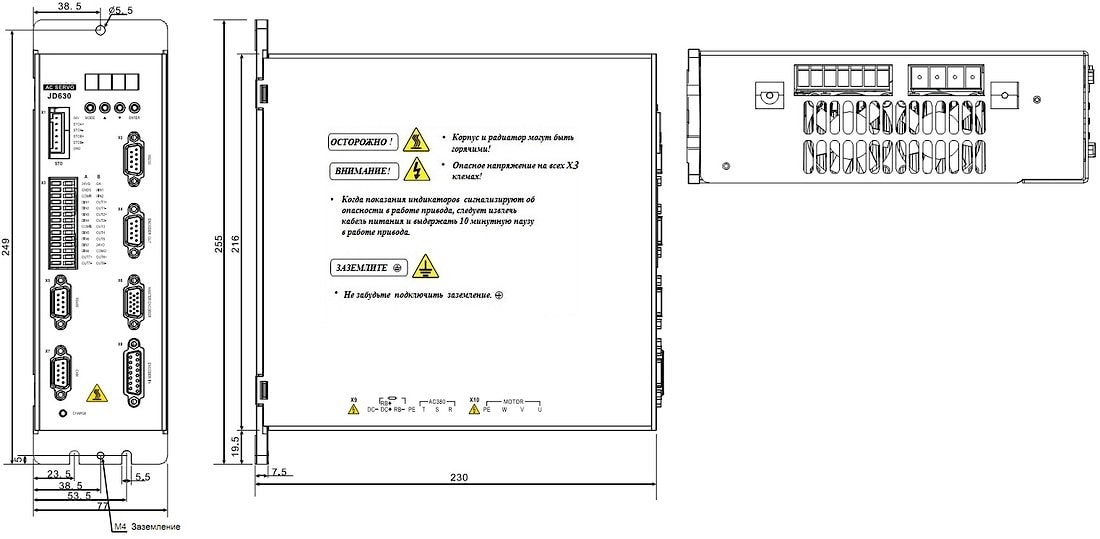

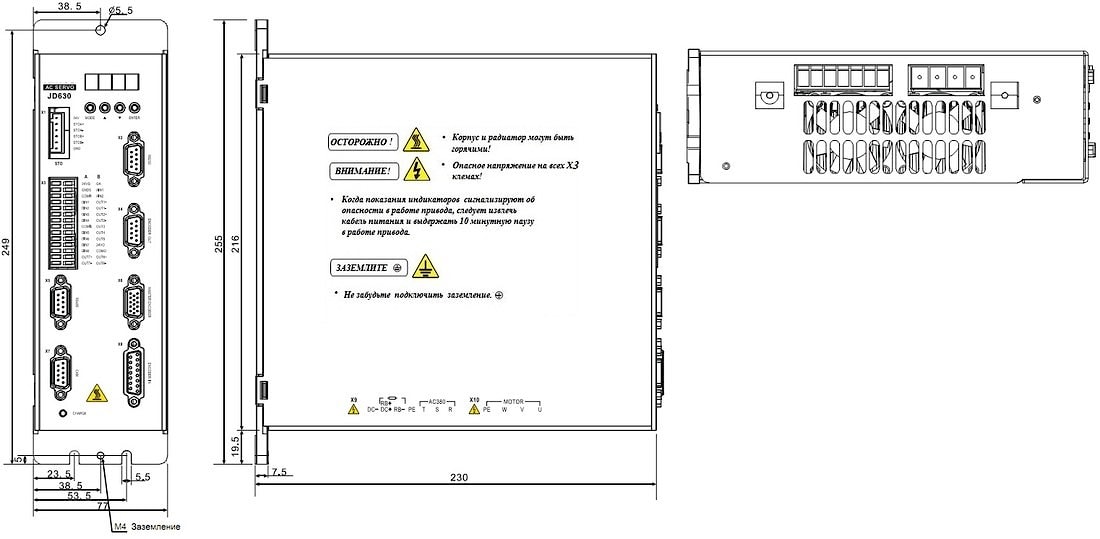

| Размеры устройства |
 |
