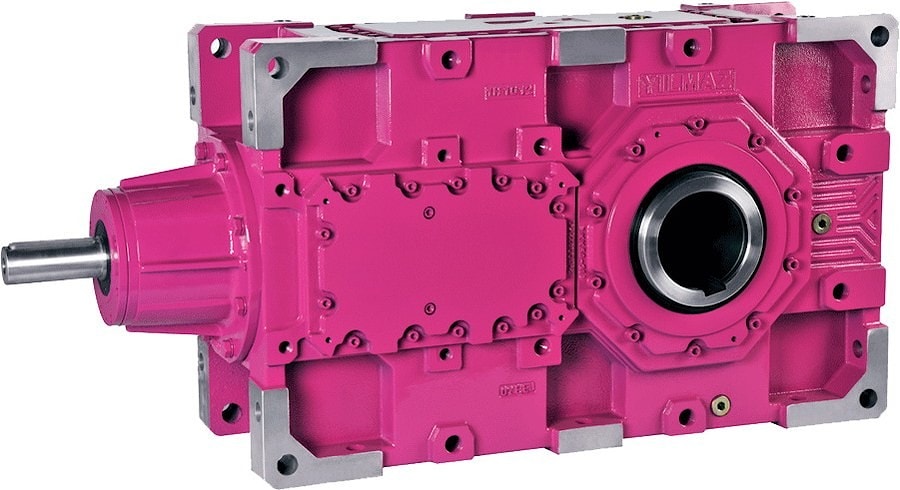

Индустриальные конические редукторы

Индустриальные конические редукторы – разновидность мощнейших трансмиссионных машин, предназначенных для передачи высочайших крутящих моментов в промышленной сфере, с использованием конического звена. Коническая ступень – завершающая стадия передаточного процесса преобразования вращающего механического усилия из угловой скорости на входе, служит, во-первых, для перенаправления поступательного движения редуктора в другую плоскость (свойство, используемое для компактности размещения привода), во-вторых, для увеличения конечного момента (за счет передовых инноваций в зубонарезании) и т.д.

Индустриальные конические редукторы предлагаются в трех ступенчатом и четырех ступенчатом варианте, диапазон передаточных чисел: i=10 – i=400, передаваемые моменты: 5000Nm – 150000Nm (или в мощностном выражении 10кВт – 350 кВт). Особое внимание при проектировании работы индустриальных приводов стоит уделять: своевременной подаче смазывающих материалов к нуждающимся органам редуктора, к охлаждению тех или иных деталей редуктора и прочее. Обращайтесь к специалистам.

Преимущество индустриальных конических передач:

1. Высокие передаваемые моменты;

2. Возможность компактного расположения привода;

3. При правильном подходе к смазке и охлаждению редуктора повышенный ресурс надежности

Недостатки индустриальных конических передач:

1. Сложность производства конической ступени, большая капиталоемкость ее изготовления.

Индустриальный конический — 4500Nm

    Цилиндро-конический редуктор индустриальной серии BT 0323 -относится к обще промышленным зубчатым трансмиссиям с номинальной передаваемой мощностью до 4,5 кНм , передаточные числа от 9,78 ~ до 59,15, подключаемая мощность к входному валу редуктора: ...
    подробнее

    Индустриальный конический — 5000Nm

      Коническо-цилиндрический мотор-редуктор BT 0423 - стандартное решение при выборе приводного механизма с номинальным моментом 5kNm, передаточные числа: 1:11 , 1: 12 , 1: 14 , 1: 16 , 1: 18 , 1: 20 , 1: 25 , 1: 28 , 1: 31 , 1: 34 , 1: 41 , 1: 48 , 1: ...
      подробнее

      Индустриальный конический — 8500Nm

        Силовой узел по передаче крутящего момента в промышленных условиях BT 0523 , номинальная установленная мощность - 8,5kNm , допустимые радиальные нагрузки на входные валы - 12 кН, на выходные - 47 кН. Подключаемая мощность составляет (без учета ...
        подробнее

        Индустриальный конический — 10500Nm

          Конический цилиндрический редуктор BT 0623 - применяется на объектах для передачи высоких значений крутящего момента. Номинальное значение передаваемого вращательного усилия - 10,5кНм. Допустимые радиальные нагрузки на входные валы - 12кН, на ...
          подробнее

          Индустриальный конический — 18500Nm

            BT0723 - индустриальный цилиндрический редуктор с конической передачей у основания, для эргономичного пере направления и перераспределения динамики движения и мощности входной энергоустановки. Ряд передаточных отношений: i=12 к 1 ~ i=60 к 1. ...
            подробнее
              Четырех ступенчатая коническо цилиндрическая зубчатая передача для применения в агрессивных условиях BT 0724 - рассчитана для компактного расположения и доставки крутящего момента к необходимым устройствам . Соотношения: 1/60 , 1/70 , 1/75 , 1/90 , ...
              подробнее

              Индустриальный конический — 23000Nm

                Трехступенчатый коническо-цилиндрическая зубчатая передача индустриального назначения BT 0823 , с номинальным крутящим моментом 20 кНм , передаточные числа: 15/1 , 17/1 , 19/1 , 21/1 , 22,5/1 , 24/1 , 26,5/1 , 31/1 , 35/1 , 39/1 , 43/1 , 49/1 , 57/1 ...
                подробнее
                  Высокие значения передаточных чисел: i=70 ~ i=400, и четырех стадийная редукция входной угловой скорости при номинальном крутящем моменте 23 kNm реализовано в индустриальном коническом редукторе BT 0824. Рекомендуемая подводимая мощность: 7,8 кВт - ...
                  подробнее

                  Индустриальный конический — 28000Nm

                    Трехступенчатый коническо-цилиндрического редуктор BT 0923 - приводной механизм с номинальным крутящим моментом 28 000 Н*м, с развернутым рядом передаточных чисел от i=12 ~ i=64, с различными монтажными конструктивными исполнения ми, включая ...
                    подробнее
                      Индустриальный шестереночный привод с высокоэффективной конической передачей BT 0924. Редуктор рассчитан для доставки крутящих усилий 28 кНм, обладает развернутым рядом передаточными числами: i=80/1, i=85/1, i=95/1, i=110/1, i=130/1, i=140/1, ...
                      подробнее

                      Индустриальный конический — 35000Nm

                        Конический цилиндрический редуктор BT 1023 промышленного типа, номинальное значение передаваемого крутящего момента - 35 000 ньютон/метр. Передаточные числа: i=1:15, i=1:17, i=1:20, i=1:22, i=1:24, i=1:26, i=1:28, i=1:33, i=1:38, i=1:42, i=1:46, ...
                        подробнее
                          Индустриальный редуктор конического типа BT 1024 - мощный промышленный привод для передачи крутящего момента 35 кНм, с допустимыми радиально-аксиальными нагрузками на входные валы - 13 кНм, на выходные валы - 153 кНм и рядом передаточных чисел: ...
                          подробнее

                          Индустриальный конический — 50000Nm

                            Мощный привод BT 1123 предназначен для использования в промышленной среде, передаточные числа u=12 ~ u=60 , радиальные нагрузки на входном валу - 30kN, радиальные нагрузки на выходном валу 100kN , крутящие моменты 35kNm - 40kNm, мощность на входе: ...
                            подробнее
                              Коническо-цилиндрическая промышленная трансмиссия - BT 1124 - предназначена для использования привода в индустриальных целях, при агрессивных нагрузках, в экстремальных условиях. Номинальный крутящий момент - 50 000Nm. Передаточные отношения u=63, ...
                              подробнее

                              Индустриальный конический — 67000Nm

                                BT 1223 Номинальный крутящий момент Передаточное число Выходные обороты n 2 Номинальная мощность при сервис-факторе fs=1 Тип Допустимые радиальные нагрузки на Вес n1=1400 выходящий вал входящий вал Ma max [Nm] i об/мин kW N N кг 39050 15,61 90 378 ...
                                подробнее
                                  BT 1224 Номинальный крутящий момент Передаточное число Выходные обороты n 2 Номинальная мощность при сервис-факторе fs=1 Тип Допустимые радиальные нагрузки на Вес n1=1400 выходящий вал входящий вал Ma max [Nm] i об/мин kW N N кг 65950 81,04 17 126 ...
                                  подробнее

                                  Индустриальный конический — 88000Nm

                                    BT 1324 Номинальный крутящий момент Передаточное число Выходные обороты n 2 Номинальная мощность при сервис-факторе fs=1 Тип Допустимые радиальные нагрузки на Вес n1=1400 выходящий вал входящий вал Ma max [Nm] i об/мин kW N N кг 90000 70,46 20 197 ...
                                    подробнее

                                    Индустриальный конический — 108000Nm

                                      BT 1424 Номинальный крутящий момент Передаточное число Выходные обороты n 2 Номинальная мощность при сервис-факторе fs=1 Тип Допустимые радиальные нагрузки на Вес n1=1400 выходящий вал входящий вал Ma max [Nm] i об/мин kW N N кг 110000 85,23 16 199 ...
                                      подробнее

                                      Индустриальный конический — 145000Nm

                                        BT 1524 Номинальный крутящий момент Передаточное число Выходные обороты n 2 Номинальная мощность при сервис-факторе fs=1 Тип Допустимые радиальные нагрузки на Вес n1=1400 выходящий вал входящий вал Ma max [Nm] i об/мин kW N N кг 150000 62,09 23 368 ...
                                        подробнее
