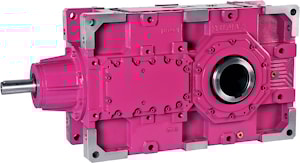

Трехступенчатый редуктор BT0623

i = 16 ... 86

Конический цилиндрический редуктор BT 0623 - применяется на объектах для передачи высоких значений крутящего момента.
Номинальное значение передаваемого вращательного усилия - 10,5кНм.
Допустимые радиальные нагрузки на входные валы - 12кН, на выходные - 78 кН.
Предлагаемые передаточные числа - i=1/16.5 , i=1/ 18.5 , i=1/ 21 , i=1/ 25 , i=1/ 27 , i=1/ 29.5 , i=1/ 35.5 , i=1/ 40,3 , i=1/43.5 , i=1/ 47 , i=1/ 56 , i=1/ 64.5 , i=1/ 69.5 , i=1/ 75.3 , i=1/ 79.5 , i=1/ 86.6 .
Гарантия - 24 месяца

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
7530	16,49	85	70	BT0623	78	12	340
8430	18,47	76	70		78	12
9520	20,85	67	70		78	12
11000	24,95	56	67		78	12
11000	27,05	52	62		78	12
11000	29,41	48	57		78	12
11000	35,43	40	48		78	12
11000	40,26	35	42		78	12
11000	43,45	32	39		78	12
8500	47,06	30	28		78	8,4
10240	56,68	25	28		78	8,4
11000	64,42	22	27		78	8,4
11000	69,51	20	25		78	8,4
11000	75,29	19	23		78	8,4
8290	79,52	18	16		78	8,4
9580	86,63	16	17		78	8,4
