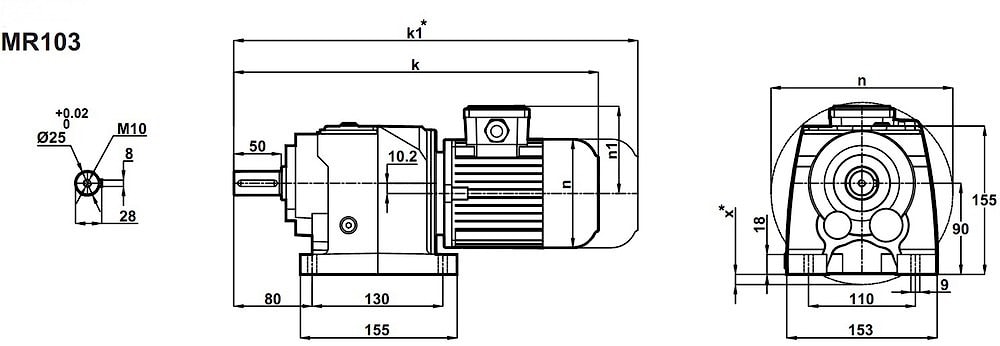

Соосный цилиндрический редуктор MR103 и NR103

18 об/мин ... 40 об/мин

Самая востребованная модель соосного редуктора эксплуатируемая от электрического двигателя номиналом 0,18кВт является мотор редуктор MR103-63/4b, NR103-63/4b и MR103-71/6a, NR103-71/6a.
Редуктор эффективно обслуживает выходные обороты от 20 об/мин до 40 об/мин.
Передаваемые крутящие моменты 50 ~ 80Nm.
Различные преимущества в эксплуатации, надежность в процессе выполнения задач, неприхотливость и долговечность - отличительные черты привода.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
18	90	50,51	3644	1,6	MR103-71/6a NR103-71/6a	15 17
20	80	44,6	3542	1,8
22	74	41,66	3486	1,9
28	58	50,51	3278	2,4	MR103-63/4b NR103-63/4b	16 18
31	51	44,6	3175	2,7
34	48	41,66	3118	2,9
40	40	35,21	2981	3,5

Вернуться к выбору мощностей

Редуктор MR103 является техническим аналогом мотор-редукторов С21 2 Р , С21 3 Р , С 21 2 Р , С 21 3 Р , С 212 Р , С 213 Р (от Bonfiglioli (Италия) , мотор-редукторов НА42 и НА43 , НА 42 и НА 43 (производства Motovario (Италия) , мотор-редукторов SK12 , SK13 , SK 12 , SK 13 (производства Nord (Германия) , мотор-редукторов 3МП-25 , 3МП 25 , 3 МП-25 , 3МП25 (производства "Редуктор" г.Киев).

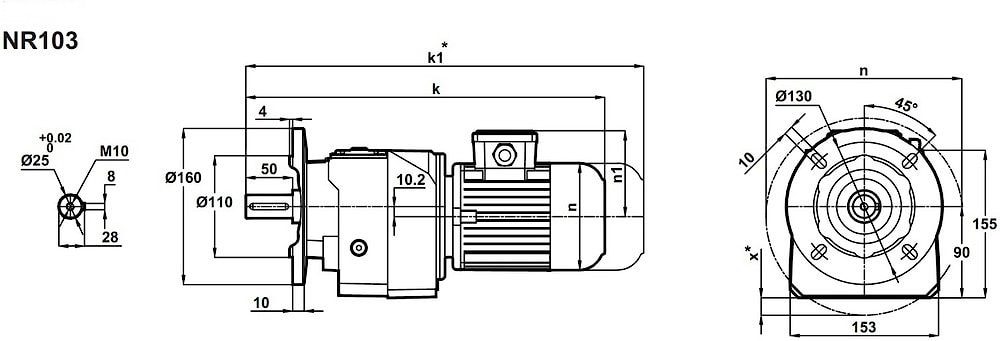

Редуктор NR103 является полным аналогом мотор-редукторов С212 F , C213 F , С 212 F , C 213 F , С 212F , C 213F (производства Bonfiglioli (Италия) И техническим аналогом мотор-редукторов HFA42 и HFA43 , HFA 42 и HFA 43 (от Motovario (Италия) , мотор-редукторов SK12F , SK13F , SK 12F , SK 13F , SK 12 F , SK 13 F (произведенных Nord (Германия).
