Соосные низколюфтовой (прецизионный) редуктор PLQE
Прецизионный редуктор PLQE - низколюфтовая серия, отличительной
чертой, которой являются высочайшие уровни допустимых радиальных
и аксиальных нагрузок.Также стоит выделить Высокий номинальный крутящий момент серии, высокая эффективность, 24 передаточных числа, разнообразность монтажных позиций, пожизненная трансмиссионная смазка, допуск разнонаправленных ротаций и множество дополнительных опций.
Входная скорость редуктора PLQE
Критичный крутящий момент редуктора PLQE
Максимальный крутящий момент редуктора PLQE
Условные обозначения
Спецификация редуктора PLQE
Крутящий момент
чертой, которой являются высочайшие уровни допустимых радиальных
и аксиальных нагрузок.Также стоит выделить Высокий номинальный крутящий момент серии, высокая эффективность, 24 передаточных числа, разнообразность монтажных позиций, пожизненная трансмиссионная смазка, допуск разнонаправленных ротаций и множество дополнительных опций.
Входная скорость редуктора PLQE
Критичный крутящий момент редуктора PLQE
Максимальный крутящий момент редуктора PLQE
Условные обозначения
Спецификация редуктора PLQE
Кол-во ступеней | PLQE060 | PLQE080 | PLQE120 | |
Ресурс работы, tL (ч) | Более 30 000 | |||
Эффективность при полной загрузке, η (%) | 1 | 97 | ||
2 | 95 | |||
3 | 91 | |||
Температура, Tmin ~ Tmax (oC) | -25 ~ +90 | |||
Степень защиты | IP54 | |||
Люфт, jt (угл.мин) | 1 | <10 | <7 | <7 |
2 | <12 | <9 | <9 | |
3 | <15 | <11 | <11 | |
Жесткость на кручение, cg(Нм/угл.мин) | 1 | 1.8 - 2.4 | 5.2 – 7 | 11.3 – 15.2 |
2 | 1.9 – 2.4 | 5.7 – 7 | 12.3 – 15.2 | |
3 | 1.8 – 2.4 | 5.4 - 7 | 11.7 – 15.2 | |
Момент инерции, J (кг*см2) | 1 | 0.066-0.142 | 0.371-0.783 | 1.381-2.393 |
2 | 0.066-0.123 | 0.366-0.625 | 1.414-2.292 | |
3 | 0.066-0.076 | 0.366-0.584 | 1.413-2.196 | |
Допустимые радиальные нагрузки для выработки в 20 000ч, Fr20000h (Н) | 900 | 2050 | 2950 | |
Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa20000h (Н) | 1000 | 2500 | 2500 | |
Допустимые радиальные нагрузки для выработки в 30 000ч, Fr30000h (Н) | 700 | 1700 | 2400 | |
Допустимые аксиальные нагрузки для выработки в 30 000ч, Fa30000h (Н) | 800 | 2000 | 2100 | |
Статические радиальные нагрузки, Frstat (Н) | 1500 | 2500 | 4000 | |
Статические аксиальные нагрузки, Frstat (Н) | 1950 | 3800 | 3800 | |
Вес, mG (кг) | 1 | 1.1 | 3.2 | 6.6 |
2 | 1.3 | 3.7 | 8.6 | |
3 | 1.5 | 4.2 | 10.6 | |
Шум, Qg (dB) | 58 | 60 | 65 |
Крутящий момент
Кол-во ступеней | Передаточное число, i | PLQE060 | PLQE080 | PLQE120 | |
Номинальный крутящий момент, T2N (Нм) | 1 | 3 | 28 | 85 | 115 |
4 | 38 | 115 | 155 | ||
5 | 40 | 110 | 195 | ||
7 | 25 | 65 | 135 | ||
8 | 18 | 50 | 120 | ||
10 | 15 | 38 | 95 | ||
2 | 9 | 44 | 130 | 210 | |
12 | 44 | 120 | 260 | ||
15 | 44 | 110 | 230 | ||
16 | 44 | 120 | 260 | ||
20 | 44 | 120 | 260 | ||
25 | 40 | 11 | 230 | ||
32 | 44 | 120 | 260 | ||
40 | 40 | 110 | 230 | ||
64 | 18 | 50 | 120 | ||
3 | 60 | 44 | 110 | 260 | |
80 | 44 | 120 | 260 | ||
100 | 44 | 120 | 260 | ||
120 | 44 | 110 | 230 | ||
160 | 44 | 120 | 260 | ||
200 | 40 | 110 | 230 | ||
256 | 44 | 120 | 260 | ||
320 | 40 | 110 | 230 | ||
512 | 18 | 50 | 120 |

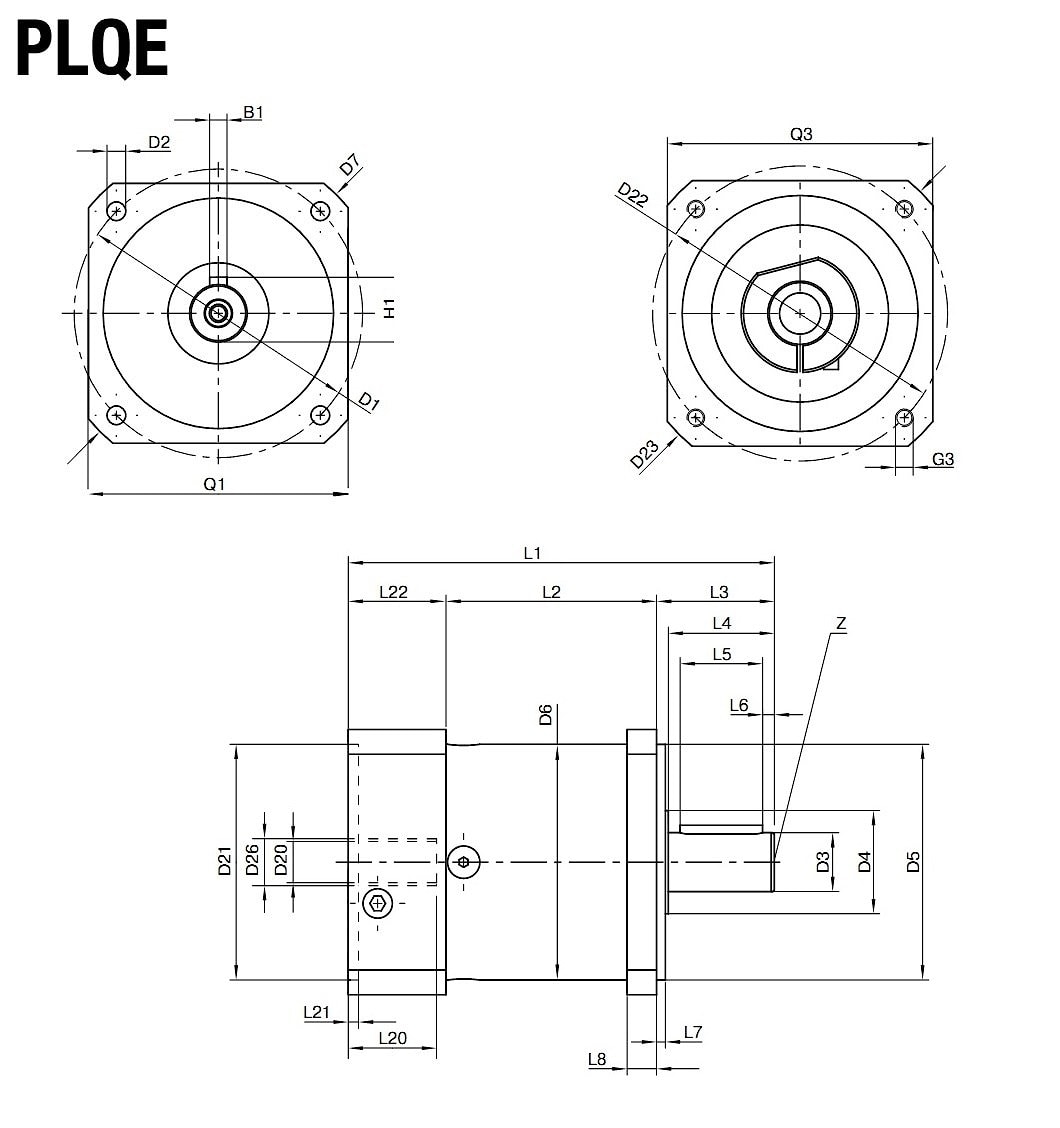

Размеры |
Кол-во ступеней | PLQE060 | PLQE080 | PLQE120 | |
D1 | 75 | 100 | 130 | |
D24x | 5.5 | 6.5 | 8.5 | |
D3h7 | 16 | 20 | 25 | |
D4 | 20 | 35 | 35 | |
D5h7 | 60 | 80 | 110 | |
D6 | 60 | 80 | 115 | |
D7 | 92 | 116 | 145 | |
Q1 | 70 | 90 | 115 | |
L2 | 1 | 55 | 71.5 | 99 |
2 | 67.5 | 89 | 127 | |
3 | 80 | 106.5 | 154.5 | |
L3 | 32 | 40 | 55 | |
L7 | 3 | 3 | 4 | |
L8 | 10 | 10 | 15 | |
Выходной вал со шпонкой (по DIN6885 T1) | A 5x5x20 | A6x6x28 | A8x7x40 | |
B1 | 5 | 6 | 8 | |
H1 | 18 | 22.5 | 28 | |
L4 | 28 | 36 | 50 | |
L5 | 20 | 28 | 40 | |
L6 | 4 | 4 | 5 | |
Z | M5x12.5 | M6x16 | M10x22 | |
Гладкий вал | ||||
L4 | 28 | 36 | 50 |
