Звездочка ASA120
Шаг - 38.1 х 25.04мм, Ролик d=22.22мм



1" 1/2 х 1"
Для роликовых цепей стандарта DIN8187 ISO/R 606

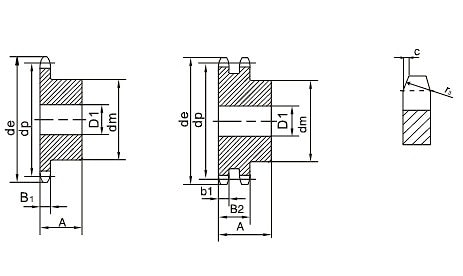

Звездочка:
Радиус (r3) - 40.5мм
Ширина радиуса (С) - 4.8мм
Ширина зуба (B1) - 24.1мм
Ширина зуба (b1) - 23.6мм
Ширина зуба (B2) - 69.0мм

Цепь:
Шаг - 38.1мм
Ширина - 25.4мм
Диаметр роликов - 22.22мм

Звездочки для ASA120 рекомендуются для роликовых цепей
ПР-38,1-12700 , ПРА-38,1-12700 ,
2П РА-38,1-25400 , ПРЛ-38,1-10700 .

Бланк заявка на изготовление




Если вы хотите купить звездочка ASA120 , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (Velcom) Минск
