сохранить как pdfЗвездочка 10В и 10А Шаг - 15.8 х 9.6мм, Ролик d=10.16мм
Шаг - 15.8 х 9.6мм, Ролик d=10.16мм
5/8" х 3/8"
Для роликовых цепей стандарта DIN8187 ISO/R 606

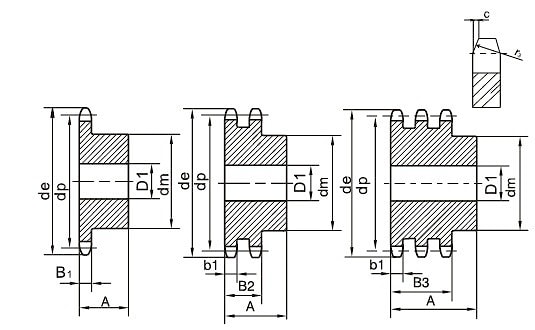

Звездочка:
Радиус (r3) - 16.0мм
Ширина радиуса (С) - 1.6мм
Ширина зуба (B1) - 9.1мм
Ширина зуба (b1) - 9.0мм
Ширина зуба (B2) - 25.5мм
Ширина зуба (B3) - 42.1мм
Цепь:
Шаг - 15.875мм
Ширина - 9.65мм
Диаметр роликов - 10.16мм
Бланк заявка на изготовление
