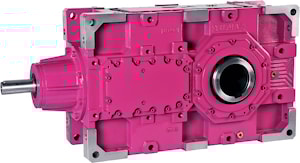

Четырехступенчатый редуктор BT1024

i = 97 ... 430

Индустриальный редуктор конического типа BT 1024 - мощный промышленный привод для передачи крутящего момента 35 кНм, с допустимыми радиально-аксиальными нагрузками на входные валы - 13 кНм, на выходные валы - 153 кНм и рядом передаточных чисел: i=100 к 1 ~ i=400 к 1.
Мощность, подаваемая на входной вал: при входных скоростях 1400 об/мин составляет 12 ~ 57 кВт, при входных скоростях 900 об/мин составляет 8,2 ~ 37 кВт, при входных скоростях 750 об/мин составляет 6,9 ~ 31 кВт, при входных скоростях 450 об/мин составляет 4,4 ~ 19 кВт, при входных скоростях 300 об/мин составляет 3,0 ~ 12 кВт.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
36000	97,78	14	57	BT1024	153	13	1035
36000	106,00	13	53		153	13
36000	115,25	12	49		153	13
36000	138,82	10	41		153	13
36000	157,77	8,9	36		153	13
36000	170,25	8,2	33		153	13
32650	184,39	7,6	28		153	8,4
36000	222,11	6,3	26		153	8,4
36000	252,43	5,5	23		153	8,4
36000	272,40	5,1	21		153	8,4
36000	316,74	4,4	18		153	8,4
36000	361,85	3,9	16		153	8,4
32450	431,16	3,2	12		153	8,4
