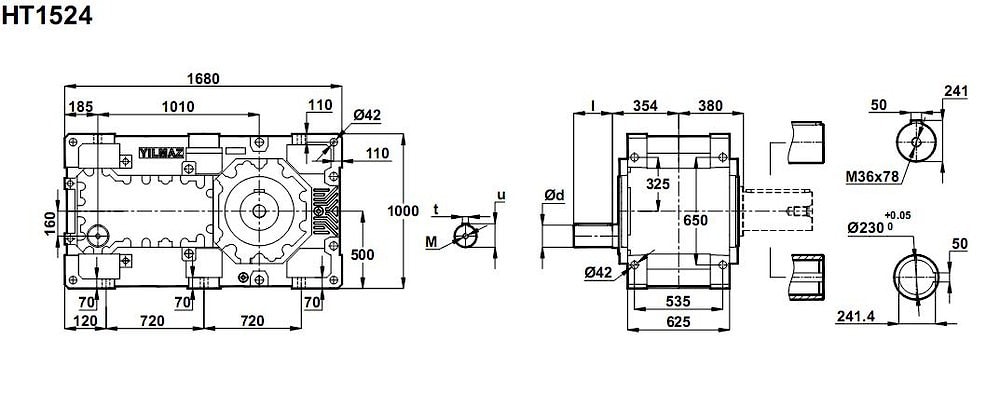

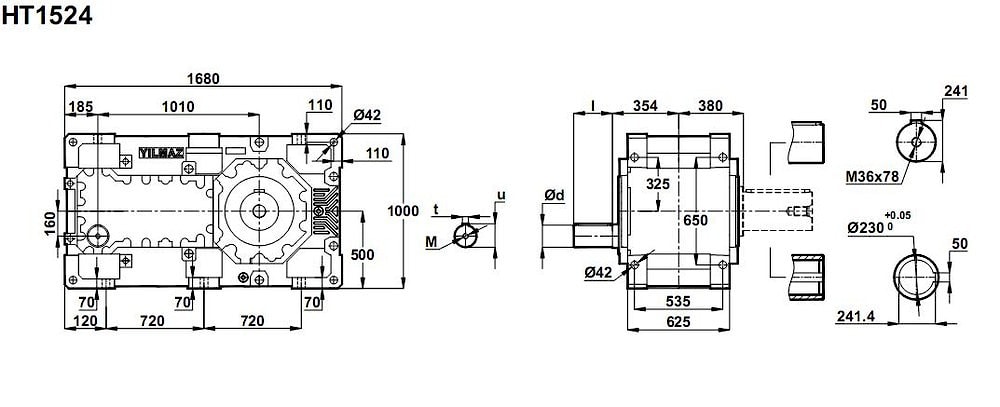

Четырехступнчатый редуктор - HT1524

i = 92 ... 280

Надежное и мощное передаточное устройство - промышленный редуктор HT 1524 , номинальной передаваемой мощностью 150 000 Nm, обладает отличным набором высоких передаточных чисел: i=1/95 , i=1/105 , i=1/ 115 , i=1/ 125 , i=1/ 135 , i=1/ 145 , i=1/ 160 , i=1/185 , i=1/ 215 , i=1/ 240 , i=1/ 255 , i=1/ 280 .
Средний уровень допускаемых радиальных и аксиальных нагрузок: на входные валы - 20 кН , на выходные - 235 кН.
Подаваемые мощности: 82 KW ~ 245 KW для скоростей электропривода 1400об/мин, 53 KW ~ 158 KW для скоростей электропривода 900об/мин, 44 KW ~ 131 KW для скоростей электропривода 750об/мин, 27 KW ~ 79 KW для скоростей электропривода 500об/мин, 18 KW ~ 53 KW для скоростей электропривода 300об/мин.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
150000	92,57	15	245	HT1524	235	24	4140
150000	107,33	13	211		235	27
150000	115,88	12	196		235	28
150000	125,38	11	181		235	29
150000	135,99	10	167		235	29
150000	147,93	9,5	154		235	29
150000	161,46	8,7	141		235	20
150000	187,15	7,5	122		235	20
150000	216,50	6,5	105		235	20
150000	237,37	5,9	96		235	15
150000	256,87	5,5	89		235	15
150000	279,15	5,0	82		235	15
