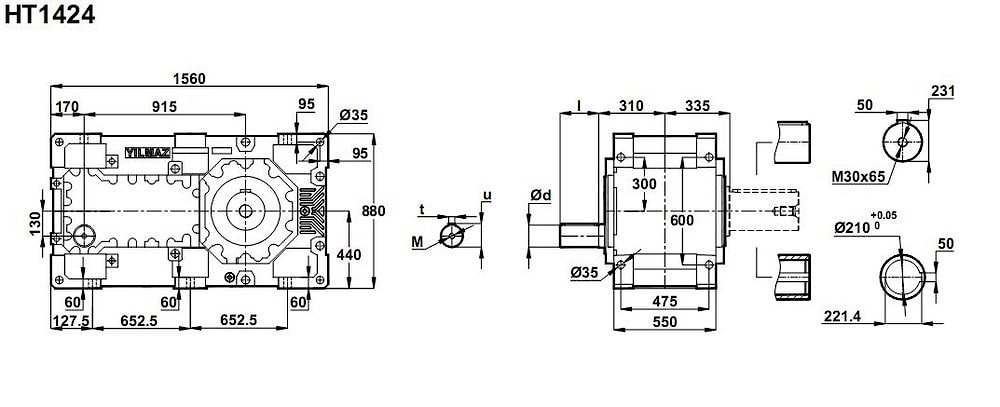

Четырехступнчатый редуктор - HT1424

i = 117 ... 390

Индустриальная передаточная машина HT 1424 - цилиндрическая зубчатая передача с четырех ступенчатой конструкцией, охватывающей передаточные отношения: 1/117.5 , 1/ 130 , 1/ 150 , 1/ 175 , 1/ 190 , 1/ 210 , 1/ 250 , 1/ 290 , 1/ 310 , 1/ 335 , 1/ 355 , 1/ 385 .
Номинальная входная мощность: 44 кВт ~ 142 кВт при 1500 об/мин на входе , 28 кВт ~ 92 кВт при 1000 об/мин на входе , 24 кВт ~ 76 кВт при 750 об/мин на входе , 14 кВт ~ 46 кВт при 500 об/мин на входе , 10 кВт ~ 31 кВт при 300 об/мин на входе .
На выбор предлагаются системы охлаждения и системы дополнительной и принудительной смазки.
Гарантия - 2 года.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
110000	117,49	12	142	HT1424	265	18	3030
110000	131,63	11	127		265	18
110000	148,61	9,4	112		265	19
110000	177,82	7,9	94		265	19
110000	192,76	7,3	87		265	19
110000	209,57	6,7	80		265	19
110000	252,44	5,5	66		265	12
110000	286,90	4,9	58		265	12
110000	309,60	4,5	54		265	12
110000	335,32	4,2	50		265	9,1
109800	354,14	4,0	47		265	9,1
110000	385,80	3,6	44		265	9,1
