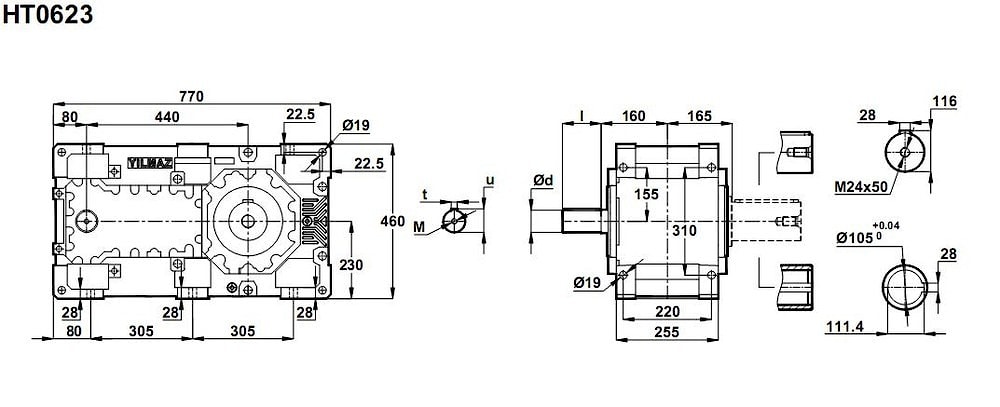

Трехступенчатый редуктор - HT0623

i = 30 ... 110

Трехступенчатый трансмиссионный агрегат HT 0623 служит для применения в промышленных условиях для передачи крутящих моментов на уровне 11кНм. Предлагаемые передаточные числа i=30, i= 34, i= 39, i= 45 , i= 53, i= 53 , i= 63 , i= 71, i= 84, i= 91 , i= 99 , i= 107.
Рабочие подключаемые мощности: 16 кВт - 55 кВт при скорости на входе 1500 об/мин, 10 кВт - 35 кВт при скорости на входе 1000 об/мин, 8,5 кВт - 23 кВт при скорости на входе 750 об/мин, 5,2 кВт - 18 кВт при скорости на входе 500 об/мин, 3,5 кВт - 12 кВт при скорости на входе 300 об/мин,
Пространственные размещения: М1 , М2 , М3 , М4 , М5 , М6 .

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
11000	30,48	46	55	НТ0623	78	7,4	350
11000	34,76	40	48		78	7,6
11000	39,81	35	42		78	7,7
11000	45,88	31	36		78	7,9
11000	53,29	26	31		78	8,0
11000	57,66	24	29		78	6,6
11000	63,87	22	26		78	6,6
11000	71,69	20	23		78	6,7
11000	84,72	17	20		78	6,8
11000	91,76	15	18		78	4,7
11000	99,06	14	17		78	5,0
10980	107,05	13	16		78	5,2

Редуктор HT 06 23 можно рассматривать как технический аналог редуктора ВКУ-750 , ВКУ-765М , ВКУ-765М1, ВКУ 750 , ВКУ765 М , ВКУ 765 М1 производства Россия/Украина.
