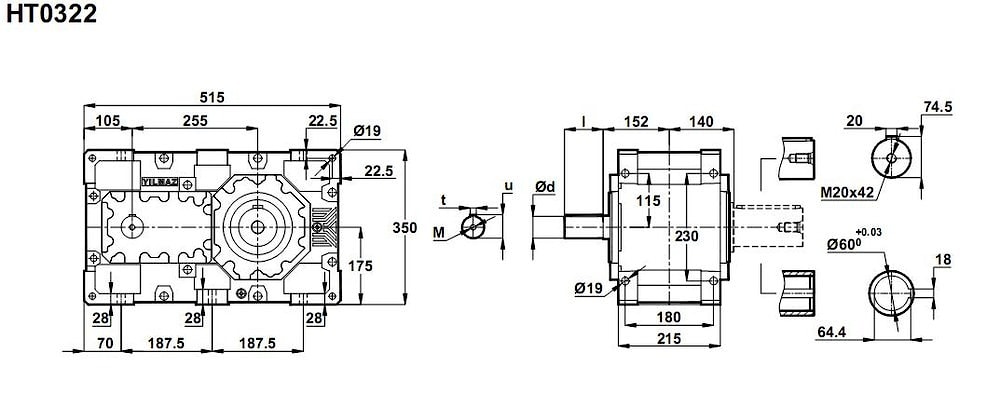

Двухступенчатый редуктор - HT0322
i = 5 ... 20


Двухступенчатый редуктор - HT0322
Цилиндрический редуктор, относимый к классу "индустриальная трансмиссионная машина" - HT 0322.
Передаточные отношения: i=5,3 ; i= 5,9 ; i= 6,7 ; i= 7,8 ; i= 9,0 ; i= 9,8 ; i= 11,8 ; i= 13,6 ; i= 14,8 ; i= 16,6 ; i= 17,7 ; i= 19,1.
Согласно, технической документации, для данного ряда передаточных чисел предпочтительно подключать силовые агрегаты: с входной скоростью 300 об/мин:мощностью 6,5кВт - 25кВт; с входной скоростью 450об/мин: 10кВт - 44кВт; с входной скоростью 750об/мин: 17кВт - 73кВт, с входной скоростью 1000 об/мин: 19кВт - 88кВт; с входной скоростью 1500об/мин: 28кВт - 135кВт.
Номинальный крутящий момент привода - 4850 Нм
Номинальный крутящий моментПередаточное числоВыходные обороты n2Номинальная мощность при сервис-факторе fs=1ТипДопустимые радиальные нагрузки наВес
n1=1500выходящий валвходящий вал
Ma max [Nm]iоб/минкВтkNkNкг
47505,33263135НТ0322280,3165
48505,92236123290,8
48506,78207108295,0
48507,8017993298,8
48509,05155812911
48509,79143742911
482011,7511962297,9
469013,6510352297,9
443014,799545298,0
388016,648435295,6
340017,777929295,7
352019,187328295,7
Редуктор НТ 03 22 можно рассматривать как технический аналог редукторов PL125 ; PL125/3 ; МPL125 ; МPL125/3 /производства Siti (Италия), РМ-500 /производства России.




Если вы хотите купить двухступенчатый редуктор - HT0322 , вы можете:
Позвонить:

Российская Федерация
+7 (495) 369-04-89
Москва
+7 (495) 369-04-89
Смоленск
Российская Федерация:
+7 (910) 726-725-4 (МТС)
Минск
Республика Беларусь:
+375 17 268-04-08 (т/ф)
+375 29 61-787-61 (Velcom)

Ещё из раздела Индустриальный цилиндрический — 4800Nm

    Номинальный крутящий момент редуктора находится на уровне 4850 ньютонов/метр, диапазон передаточных чисел i=20 - i=75, эффективно использовать цилиндрический редуктор - HT 0323 . При расчетной входной скорости 1500 об/мин: 10кВт - 35кВт; при ...
