DC мотор-редуктор 6DC200W / 6GU7.5 … 30K Номинальная мощность – 0.2 кВт Выходные обороты: 90 об/мин ... 240 об/мин

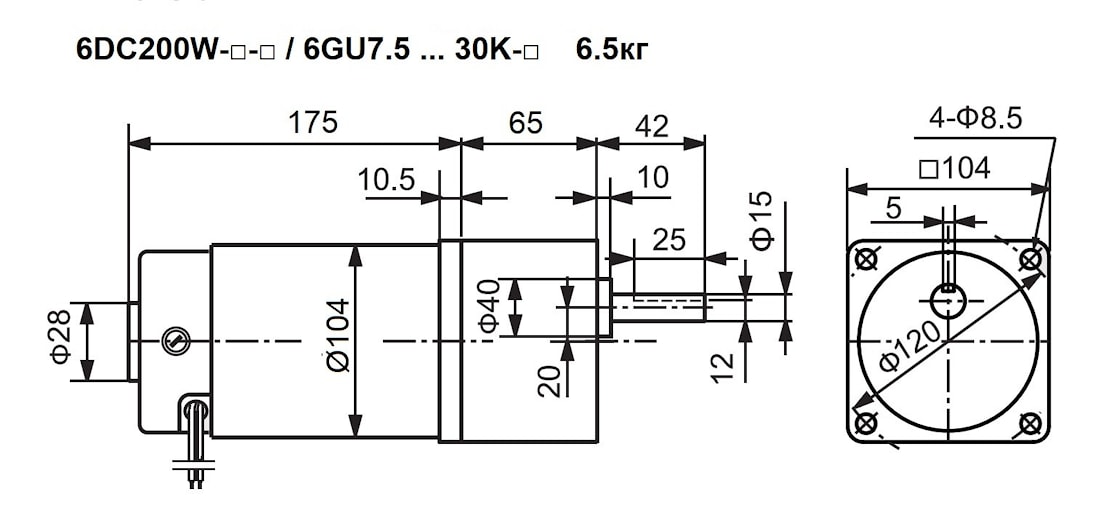

Универсальный механический привод на базе щеточного двигателя постоянного тока 6DC200W-□-□ / 5GU7.5 … 30K-□ (200 Ватт). Номинальное напряжения 24 В, 90 В, 110 В, 220 В. Предлагаемые передаточные числа от 7,5 до 30 ( в зависимости от требуемой интенсивности).Разумеется, крутящий момент привода возрастает от увеличения передаточного числа (см. таблицу). В стандартном исполнении диаметр выходного вала мотор-редуктора d=15; в исключительных случаях d=18.
Контроллер регулирования скорости
| Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
| n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
| 90 | 20 | 15 | 6DC200W-□-1.8s / 6GU20K-□ | 15(18) | 6.5 |
| 100 | 18 | 13 | 6DC200W-□-1.8s / 6GU18K-□ | 15(18) | 6.5 |
| 107 | 30 | 18 | 6DC200W-□-3.2s / 6GU30K-□ | 15(18) | 6.5 |
| 120 | 15 | 11 | 6DC200W-□-1.8s / 6GU15K-□ | 15(18) | 6.5 |
| 128 | 25 | 15 | 6DC200W-□-3.2s / 6GU25K-□ | 15(18) | 6.5 |
| 144 | 12.5 | 9.3 | 6DC200W-□-1.8s / 6GU12.5K-□ | 15(18) | 6.5 |
| 160 | 20 | 12 | 6DC200W-□-3.2s / 6GU20K-□ | 15(18) | 6.5 |
| 178 | 18 | 11 | 6DC200W-□-3.2s / 6GU18K-□ | 15(18) | 6.5 |
| 180 | 10 | 7.4 | 6DC200W-□-1.8s / 6GU10K-□ | 15(18) | 6.5 |
| 200 | 9 | 6.7 | 6DC200W-□-1.8s / 6GU9K-□ | 15(18) | 6.5 |
| 213 | 15 | 9.0 | 6DC200W-□-3.2s / 6GU15K-□ | 15(18) | 6.5 |
| 240 | 7.5 | 5.6 | 6DC200W-□-1.8s / 6GU7.5K-□ | 15(18) | 6.5 |
Условное обозначение
| DC Мотор-редуктор | 6DC | 200W | 110V | 3.2s | / | 6GU | 30 | K | C15 |
|
| |||||||||
 | вых фланец □104х104 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
| варианты: | - | - | 24V – 24 В 90V – 90 В 110V – 110 B 220V – 220 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 7.5 9 10 12.5 15 20 25 30 | 15мм 18мм | |
