Бесщеточный DC электродвигатель и мотор редуктор 90W Номинальная мощность – 90Вт
Номинальная мощность – 90Вт

Номинальная мощность – 90Вт

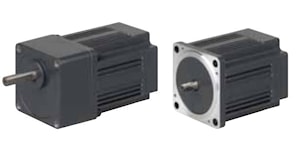

Бесщеточный электродвигатель постоянного тока G4BLD90W – компактный мотор бесщеточного типа с номинальной мощностью 60Ватт с рабочим напряжением 24В и 48В. Номинальная частота вращения выходного вала 2500 и 3000об/мин. Предлагаются две модели с потребляемыми токами 5.8А и 2.8А в зависимости от подключаемых напряжений. На базе вышеуказанного электродвигателя существует мотор-редуктор с передаточными числами от 3 … до 300. Рекомендуемый драйвер – GBL-D08.
Характеристики электродвигательной части
Модель | Напряжение | Мощность | Выходная скорость | Крутящий момент | Ток | Длина мотора |
В | Вт | Об/мин | Нм | А | мм | |
G4BLD90W-24V-25s | 24 | 90 | 2500 | 0.34 | 5.8 | 47.5 |
G4BLD90W-24V-30s | 24 | 90 | 3000 | 0.29 | 5.8 | 47.5 |
G4BLD90W-48V-25s | 48 | 90 | 2500 | 0.34 | 2.8 | 47.5 |
G4BLD90W-48V-30s | 48 | 90 | 3000 | 0.29 | 2.8 | 47.5 |

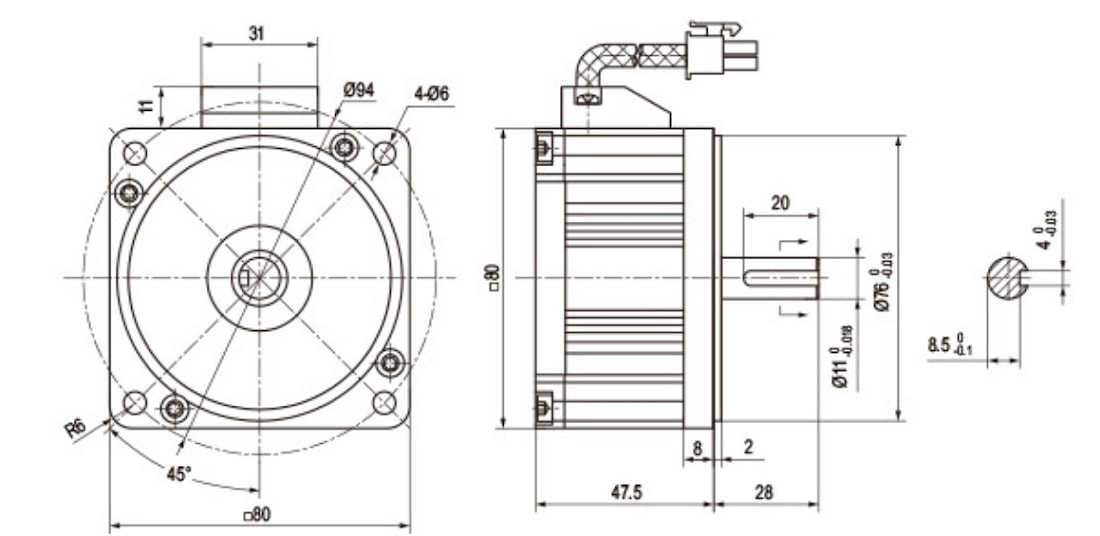

Бесщеточный DC электродвигатель G4BLD90W |

Характеристики редукторной части (при n=1800об/мин)
Передаточное число | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | 250 | 300 |
Выходная скорость, об/мин | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | 7.2 | 6 |
Крутящий момент, Nm | 1.3 | 1.6 | 1.9 | 2.3 | 2.9 | 3.5 | 3.9 | 4.8 | 5.8 | 7.0 | 7.7 | 8.7 | 10.5 | 12.6 | 17.4 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |

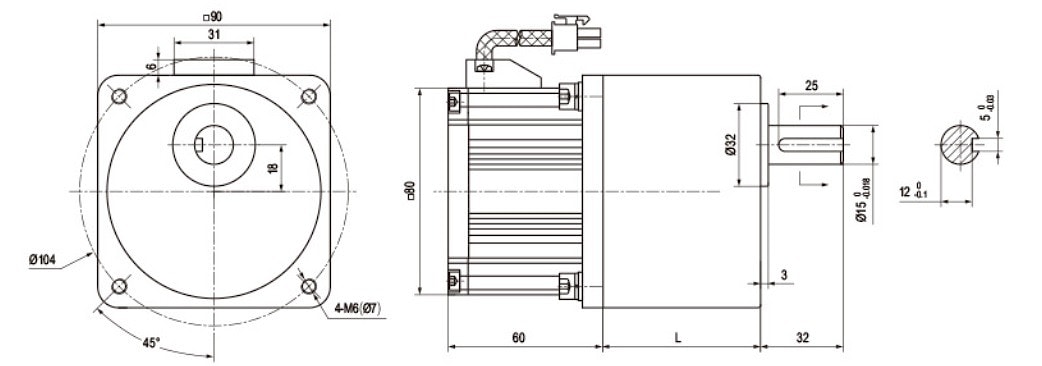

Бесщеточный DC мотор-редуктор G4BLD90W |

Электродвигатель | Редукторная часть | Передаточное число | L,мм |
G4BLD90W-24V-25s | 5GN_K | 1:3 ~ 1:20 | 43 |
G4BLD90W-24V-30s | |||
G4BLD90W-48V-25s | 1:25 ~ 1:300 | 61 | |
G4BLD90W-48V-30s |
