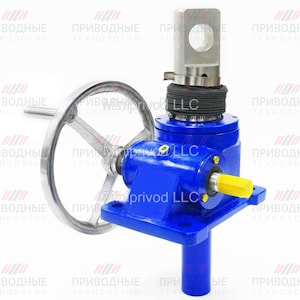

Винтовые домкраты с ручным подъемом DMM150

Винтовые домкраты с ручным подъемом DMM150

Максимальные статические нагрузки – 150kN;

Размер винта – TR55x10;

Передаточное число - 8:1 и 24:1;

Ход за 1 оборот – 1.25мм и 0.42мм соответственно;

Крутящий момент на холостом ходу –2.6Нм;

Максимальная допустимая входная мощность (на входе) – 3.1кВт и 2.2кВт соответственно;

Максимальный допустимый крутящий момент – 292Nm;

Требуемый крутящий момент при максимальной нагрузке – 149Nm и 72.3Nm соответственно;

Вращательный крутящий момент винта при максимальных нагрузках –813.2Nm;

Условное обозначение

	8:1	24:1
Максимальная грузоподъемность (kN)	150
Наружный диаметр винта (мм)	55
Диаметр корневого винта (мм)	43.4
Шаг винта (мм)	10
Эффективность, %	20	14
Максимальная входная скорость (об/мин)	1500	1500
Максимальная входная скорость при максимальной грузоподъемности (об/мин)	200	290
Максимально допустимая входная мощность (кВт)	3.1	2.2
Требуемый входной крутящий момент при максимальной грузоподъемности (Nm)	149	72.3
Крутящий момент без нагрузки (Nm)	2.6
Вращающий момент вала винта при максимальной грузоподъёмности (Nm)	813.2

• Данные приведены для следующих рабочих режимов: для 20% общего рабочего времени, но не более промежутка в 60 минут, для 30% общего рабочего времени, но не более промежутка в 10 минут.
• Данные приведены для окружающей температуры - +20С
• Примечание: количество синхронизирующих домкратов, которые могут быть подсоединены на одной линии ограничены максимально суммой допустимых входных крутящих моментов
• Относительная влажность воздуха не более 85% (без образования росы)
• Окружающая среда для работы червячных винтовых домкратов – помещение ( помещение , куда вода не может поступать)

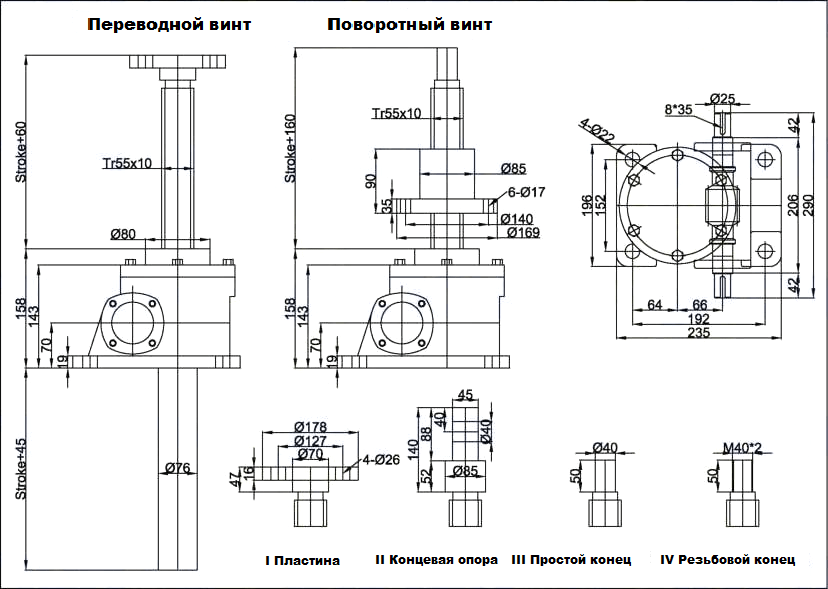

  DMM150 TR 55x10
