Главная » Вибромоторы » Стандартные вибраторы

Стандартные вибраторы

Взрывозащита мотора II 2D Ex tb IIIC T

Температура до 120С

Степень защиты IP66

Технические характеристики двухполюсных вибромоторов (3000об/мин).

Модель	Крутящее усилие	Вынуждающая сила	Статический момент	Вес	Мощность	Номинальные токи	Ia/In
Модель	кгс	кН	кг*мм	кг	Вт	А	Ia/In
EVM50/3000	49	0.481	4.9	4.5	100	0.23	2.30
EVM65/3000	62	0.647	6.1	4.8	150	0.30	2.5
EVM130/3000	153	1.501	15.2	4.9	180	0.35	3.30
EVM200/3000	214	2.099	21.3	5.2	180	0.35	3.30
EVM300/3000	301	3.443	29.9	8.4	270	0.58	3.50
EVM400/3000	402	4.101	39.9	9	360	0.75	3.5
EVM500/3000	565	5.543	56.2	14.7	470	0.80	4.00
EVM650/3000	660	6.553	65.6	15	500	0.98	4.00
EVM760/3000	754	7.397	74.9	15.4	550	1.00	4.30
EVM 800/3000	773	7.583	76.8	22	570	1.10	3.80
EVM850/3000	889	8.721	88.4	22.4	600	1.20	3.80
EVM950/3000	966	9.476	96.0	22.7	650	1.30	4.00
EVM1100/3000	1082	10.614	107.5	23	720	1.50	5.00
EVM1300/3000	1352	13.263	134.4	24.4	1000	2.20	5.20
EVM1600/3000	1632	16.010	162.2	34.8	1500	2.40	5.40
EVM1800/3000	1830	17.952	181.9	36	1725	2.67	5.90
EVM2000/3000	1960	20.493	194.6	36.3	2000	3.30	6.00
EVM2300/3000	2285	23.338	227.0	37.3	2200	3.50	6.10
EVM2500/3000	2495	24.476	245.0	89	2300	3.80	5.10
EVM 2850/3000	2930	28.743	291.2	90	2650	4.37	5.90
EVM3300/3000	3512	34.453	349.1	93	3200	4.60	6.00
EVM4000/3000	4081	40.035	405.7	94	4350	6.80	7.00
EVM5000/3000	5029	49.334	499.9	96	5000	8.20	8.50
EVM6500/3000	6571	64.462	653.2	260	8000	13.30	8.30
EVM7600/3000	7635	74.899	758.9	270	9000	15.20	8.50
EVM9000/3000	9020	88.486	896.6	278	10000	17.00	8.30

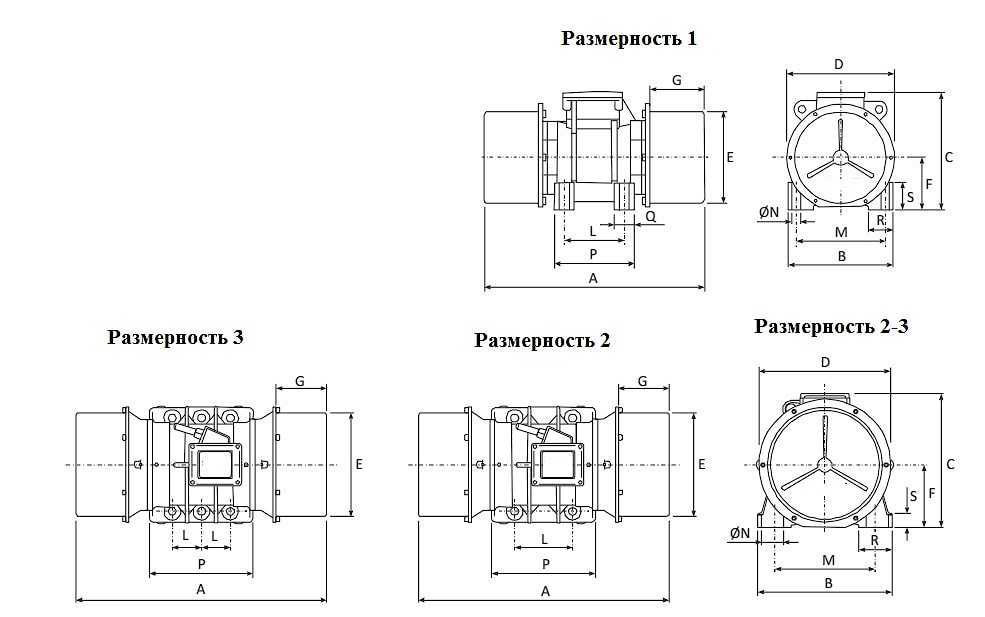

Таблица размеров двух полюсных вибромоторов.

Модель	Размерность	Размеры (мм)
Модель	Размерность	A	B	C	D	E	F	G	L	M	N		P	Q	R	S
EVM50/3000	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM65/3000	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM130/3000	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM200/3000	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM300/3000	1	300	153	182	135	123	72	74.5	90	125	13.5	4	117	27	27	30
EVM400/3000	1	300	153	182	135	123	72	74.5	90	125	13.5	4	117	27	27	30
EVM500/3000	1	315	190	208	187	155	90.5	65	100-105	140-160	12	4	133	33	40	45
EVM650/3000	1	315	190	208	187	155	90.5	65	100-105	140-160	12	4	133	33	40	45
EVM760/3000	1	315	190	208	187	155	90.5	65	100-105	140-160	12	4	133	33	40	45
EVM 800/3000	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53.5
EVM850/3000	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53.5
EVM950/3000	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53.5
EVM1100/3000	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53.5
EVM1300/3000	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53.5
EVM1600/3000	1	426	235.5	259	258	221	117	84	140-150	190	18.5	4	194	50	51	56
EVM1800/3000	1	426	235.5	259	258	221	117	84	140-150	190	18.5	4	194	50	51	56
EVM2000/3000	1	426	235.5	259	258	221	117	84	140-150	190	18.5	4	194	50	51	56
EVM2300/3000	1	426	235.5	259	258	221	117	84	140-150	190	18.5	4	194	50	51	56
EVM2500/3000	2	584	285	290	280	242	133	114	155	225	22	4	266	-	70	30
EVM 2850/3000	2	584	285	290	280	242	133	114	155	225	22	4	266	-	70	30
EVM3300/3000	2	584	285	290	280	242	133	114	155	225	22	4	266	-	70	30
EVM4000/3000	2	584	285	290	280	242	133	114	155	225	22	4	266	-	70	30
EVM5000/3000	2	584	285	290	280	242	133	114	155	225	22	4	266	-	70	30
EVM6500/3000	3	745	395	411.5	398	359.5	196	115	100x2	320	28	6	358	-	93	40
EVM7600/3000	3	745	395	411.5	398	359.5	196	115	100x2	320	28	6	358	-	93	40
EVM9000/3000	3	745	395	411.5	398	359.5	196	115	100x2	320	28	6	358	-	93	40

Технические характеристики четырехполюсных вибромоторов (1500об/мин).

Модель	Крутящее усилие	Вынуждающая сила	Статический момент	Вес	Мощность	Номинальные токи	Ia/In
Модель	кгс	кН	кг*мм	кг	Вт	А	Ia/In
EVM20/1500	23	0.226	9.1	4.5	80	0.20	2.00
EVM30/1500	31	0.304	12.3	4.7	80	0.20	2.00
EVM60/1500	53	0.520	21.1	5.2	95	0.21	2.10
EVM90/1500	84	0.824	33.4	6	95	0.21	3.30
EVM200/1500	214	2.099	85.1	11	180	0.45	2.20
EVM250/1500	242	2.374	96.2	11.5	240	0.52	2.40
EVM300/1500	319	3.129	126.8	17.2	270	0.60	2.50
EVM400/1500	415	4.071	165.0	18.6	310	0.66	2.60
EVM520/1500	512	5.023	203.6	20.6	340	0.71	3.20
EVM750/1500	735	7.210	292.2	28	475	0.92	3.00
EVM900/1500	865	8.436	343.9	30.3	570	1.10	3.00
EVM1100/1500	1110	10.889	441.3	34.2	600	1.16	3.60
EVM1300/1500	1306	12.812	519.3	36.3.	720	1.36	4.00
EVM1500/1500	1477	14.489	587.2	45	950	1.50	4.10
EVM1800/1500	1765	17.315	701.7	46.7	1140	1.80	4.40
EVM2000/1500	2089	20.493	830.6	52.9	1200	2.20	4.50
EVM 2300/1500	2379	23.338	945.8	54.5	1300	2.30	4.90
EVM2450/1500	2568	25.192	1021.0	105	1450	2.56	5.80
EVM2700/1500	2758	27.056	1096.5	107	1700	3.30	6.00
EVM3100/1500	3150	30.902	1252.4	109	200	3.65	6.40
EVM3800/1500	3844	37.710	1528.3	146	2200	4.60	6.70
EVM4300/1500	4403	43.193	1750.6	148	290	5.10	7.00
EVM5000/1500	5552	54.465	2207.4	182	3300	5.40	7.00
EVM6000/1500	6224	61.057	2474.6	184	4350	7.60	7.20
EVM7000/1500	6640	65.138	2640.0	293	6000	10.50	6.70
EVM7500/1500	7408	72.672	2845.3	296	6500	11.00	7.10
EVM7900/1500	8195	80.393	3258.2	299	7000	11.50	7.00
EVM9500/1500	9611	94.284	3821.2	351	7500	12.00	6.70
EVM11500/1500	11444	112.266	4550.0	361	11000	16.00	7.00

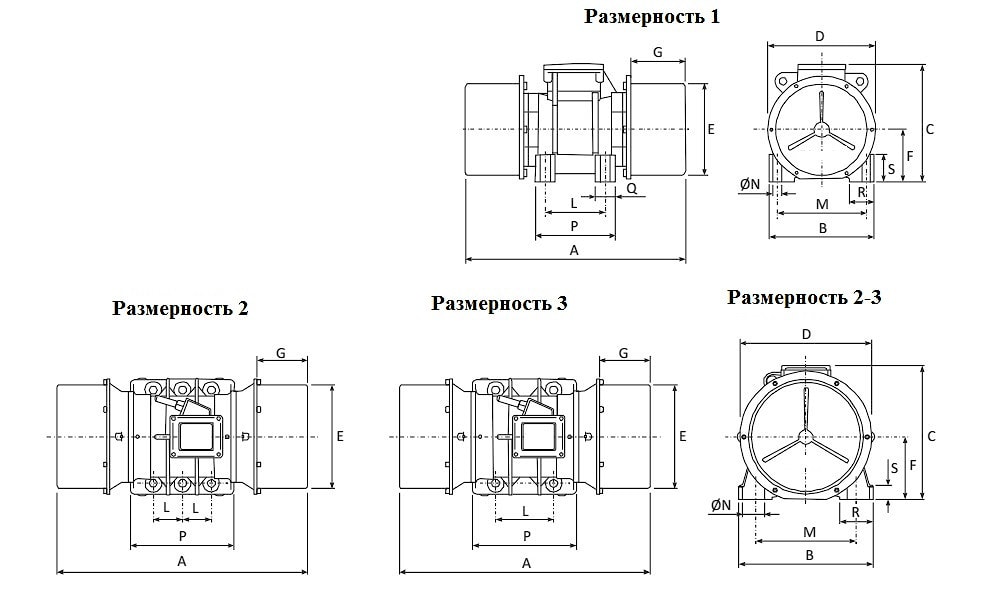

Таблица размеров четырехполюсных вибромоторов.

Модель	Размерность	Размеры (мм)
Модель	Размерность	A	B	C	D	E	F	G	L	M	N		P	Q	R	S
EVM20/1500	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM30/1500	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM60/1500	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM90/1500	1	241	125	145	109	100	58	60.5	70-74	106	8.75	4	90	23	23	23
EVM200/1500	1	300	153	182	135	123	72	74.5	90	125	13.5	4	117	27	27	30
EVM250/1500	1	300	153	182	135	123	72	74.5	90	125	13.5	4	117	27	27	30
EVM300/1500	1	368	190	208	187	155	90.5	96.5	100-105	140-160	12	4	133	33	40	45
EVM400/1500	1	368	190	208	187	155	90.5	96.5	100-105	140-160	12	4	133	33	40	45
EVM520/1500	1	368	190	208	187	155	90.5	96.5	100-105	140-160	12	4	133	33	40	45
EVM 750/1500	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53.5
EVM900/1500	1	437	210	237	215	182	104	112	120	170	17	4	160	40	50	53.5
EVM1100/1500	1	437	210	237	215	182	104	112	120	170	17	4	160	40	50	53.5
EVM1300/1500	1	488.5	210	237	215	182	104	136	120	170	17	4	160	40	50	53.5
EVM1500/1500	1	502	235.5	259	258	221	117	112	140-150	190	18.5	4	194	50	51	56
EVM1800/1500	1	502	235.5	259	258	221	117	112	140-150	190	18.5	4	194	50	51	56
EVM2000/1500	1	502	235.5	259	258	221	117	112	140-150	190	18.5	4	194	50	51	56
EVM2300/1500	1	502	235.5	259	258	221	117	112	140-150	190	18.5	4	194	50	51	56
EVM2450/1500	2	584	285	290	280	242	133	114	155	225	22	4	266	-	70	30
EVM 2700/1500	2	584	285	290	280	242	133	114	155	225	22	4	266	-	70	30
EVM3100/1500	2	584	285	290	280	242	133	114	155	255	22	4	266	-	70	30
EVM3800/1500	2	599	320	325	327	283	160	110	155	255	22	4	284	-	80	35
EVM4300/1500	2	599	320	325	327	283	160	110	155	255	22	4	284	-	80	35
EVM5000/1500	2	669	340	350.5	354	309	172	108	180	280	25	4	323	-	85	40
EVM6000/1500	2	669	340	350.5	354	309	172	108	180	280	25	4	323	-	85	40
EVM7000/1500	3	745	395	411.5	398	359.5	196	115	100	320	28	6	358	-	93	40
EVM7500/1500	3	745	395	411.5	398	359.5	196	115	100	320	28	6	358	-	93	40
EVM7900/1500	3	745	395	411.5	398	359.5	196	115	100	320	28	6	358	-	93	40
EVM9500/1500	3	820	460	453.5	467	412	220	116	125	380	38	6	398	-	100	50
EVM11500/1500	3	820	460	453.5	467	412	220	116	125	380	38	6	398	-	100	50

Технические характеристики шести полюсных вибромоторов (1000об/мин).

Модель	Крутящее усилие	Вынуждающая сила	Статический момент	Вес	Мощность	Номинальные токи	Ia/In
Модель	кгс	кН	кг*мм	кг	Вт	А	Ia/In
EVM 200/1000	185	1.815	165.3	19	240	0.53	2.00
EVM 270/1000	228	2.237	204.0	20.5	260	0.55	2.00
EVM 390/1000	312	3.061	279.1	29	320	0.70	2.80
EVM 530/1000	582	5.199	474.1	35.7	450	0.95	2.90
EVM 750/1000	793	7.779	709.4	47.3	540	1.05	3.00
EVM 1000/1000	982	9.633	878.5	54.2	720	1.40	3.00
EVM 1200/1000	1215	11.919	1086.9	58.3	760	1.44	3.10
EVM 1300/1000	1355	12.871	1212.0	60	800	1.60	3.30
EVM 1550/1000	1572	15.421	1406.3	67	900	1.80	3.40
EVM 1700/1000	1644	16.128	1470.7	113	1000	2.80	3.70
EVM 2000/1000	1823	17.884	1630.8	119	1200	3.0	4.0
EVM 2300/1000	2234	21.916	1998.5	128	1500	3.20	4.50
EVM 3000/1000	3003	29.459	2686.4	168	2000	4.40	5.00
EVM 4500/1000	4169	40.898	3729.5	210	2600	5.0	5.50
EVM 5000/1000	4591	45.038	4107.0	221	300	6.50	5.80
EVM 6000/1000	5009	49.138	4480.9	226	4000	8.20	5.80
EVM 6500/1000	6051	59.360	5413.0	333	4500	8.80	5.50
EVM 7000/1000	6952	68.199	6219.0	340	5500	9.50	6.00
EVM 8500/1000	8876	87.074	7940.1	377	7500	14.50	6.20
EVM 9800/1000	9800	96.138	8766.7	428	8200	14.80	6.30
EVM 10000/1000	10210	100.160	9133.5	428	8500	15.00	6.50
EVM 12000/1000	12916	126.706	11554.2	476	9800	17.20	6.40
EVM 13500/1000	13788	135.260	12334.3	480	10000	17.20	6.50
EVM 14500/1000	14876	145.934	13307.5	596	11600	18.10	6.70
EVM 15000/1000	15959	156.548	14275.4	605	12800	19.00	5.70
EVM 18500/1000	18931	185.713	16935.0	660	13500	25.50	5.70
EVM 20500/1000	20949	205.510	18740.20	670	14500	26.50	5.40

Таблица размеров шести полюсных вибромоторов.

Модель	Размерность	Размеры (мм)
Модель	Размерность	A	B	C	D	E	F	G	L	M	N		P	Q	R	S
EVM 200/1000	1	368	190	208	187	155	90.5	96.5	100-105	140-160	12	4	133	33	40	45
EVM 270/1000	1	368	190	208	187	155	90.5	96.5	100-105	140-160	12	4	133	33	40	45
EVM 390/1000	1	405	210	237	215	182	104	92	120	170	17	4	160	40	50	53.5
EVM 530/1000	1	437	210	237	215	182	104	112.5	120	170	17	4	160	40	50	53.5
EVM 750/1000	1	502	235.5	259	258	221	117	112	140-150	190	18.5	4	194	50	51	56
EVM 1000/1000	1	502	235.5	259	258	221	117	112	140-150	190	18.5	4	194	50	51	56
EVM 1200/1000	1	566	235.5	259	258	221	117	154	140-150	190	18.5	4	194	50	51	56
EVM 1300/1000	1	566	235.5	259	258	221	117	154	140-150	190	18.5	4	194	50	51	56
EVM 1550/1000	1	566	235.5	259	258	221	117	154	140-150	190	18.5	4	194	50	51	56
EVM 1700/1000	2	654	285	290	280	242	133	149	155	225	22	4	266	-	70	30
EVM 2000/1000	2	654	285	290	280	242	133	149	155	225	22	4	266	-	70	30
EVM 2300/1000	2	724	285	290	280	242	133	184	155	225	22	4	266	-	70	30
EVM 3000/1000	2	693	320	325	327	283	160	157	155	225	22	4	284	-	80	35
EVM 4500/1000	2	793	340	350.5	354	309	172	172	180	280	25	4	323	-	85	40
EVM 5000/1000	2	793	340	350.5	354	309	172	172	180	280	25	4	323	-	85	40
EVM 6000/1000	2	793	340	350.5	354	309	172	172	180	280	25	4	323	-	85	40
EVM 6500/1000	3	865	395	411.5	398	359.5	196	175	100	320	28	6	358	-	93	40
EVM 7000/1000	3	865	395	411.5	398	359.5	196	175	100	320	28	6	358	-	93	40
EVM 8500/1000	3	919	395	411.5	398	359.5	196	200	100	320	28	6	358	-	93	40
EVM 9800/1000	3	919	395	411.5	398	359.5	196	200	100	320	28	6	398	-	93	40
EVM 10000/1000	3	926	460	453.5	467	412	220	171	125	380	38	6	398	-	100	50
EVM 12000/1000	3	998	460	453.5	467	412	220	207	125	380	38	6	398	-	100	50
EVM 13500/1000	3	998	460	453.5	467	412	220	207	125	380	38	6	398	-	100	50
EVM 14500/1000	4	1000	574	593	541	486	268.5	158	140	480	45	8	538	-	115	50
EVM 15000/1000	4	1000	574	593	541	486	268.5	158	140	480	45	8	538	-	115	50
EVM 18500/1000	4	1050	574	593	541	486	268.5	183	140	480	45	8	538	-	115	50
EVM 20500/1000	4	1050	574	593	541	486	268.5	183	140	480	45	8	538	-	115	50

Если вы хотите купить стандартные вибраторы , вы можете:

Позвонить:

Российская Федерация
+7 (495) 369-04-89
Москва
+7 (495) 369-04-89
Смоленск
Российская Федерация:
+7 (910) 726-725-4 (МТС)
Минск
Республика Беларусь:
+375 17 268-04-08 (т/ф)
+375 29 61-787-61 (Velcom)

Отправить запрос прямо сейчас

* Копирование информации с сайта запрещено законом об авторском праве.

Российская Федерация
+7 (495) 369-04-89
Москва
+7 (495) 369-04-89
Смоленск
Российская Федерация:
+7 (910) 726-725-4 (МТС)
Минск
Республика Беларусь:
+375 17 268-04-08 (т/ф)
+375 29 61-787-61 (Velcom)

tech-privod.com

Сайт работает на платформе Nestorclub.com
