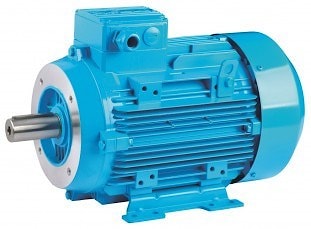

Электродвигатель АИР200L8, 5AИ200L8 и А200L8 (22.0кВт)
750 об/мин

Электрические параметры:

Номинальная мощность – 22 кВт

Фактические обороты выходного вала – 725 об/мин;

КПД – 88.8%;

Номинальный ток – 48А (при 380В);

Пусковой ток – 268А;

Номинальный крутящий момент – 257Nm;

Пусковой момент - 514Nm;

Максимальный момент – 643Nm;

Момент инерции – 0.307 кгм²;

Масса – 195 кг. или 235 кг. ;

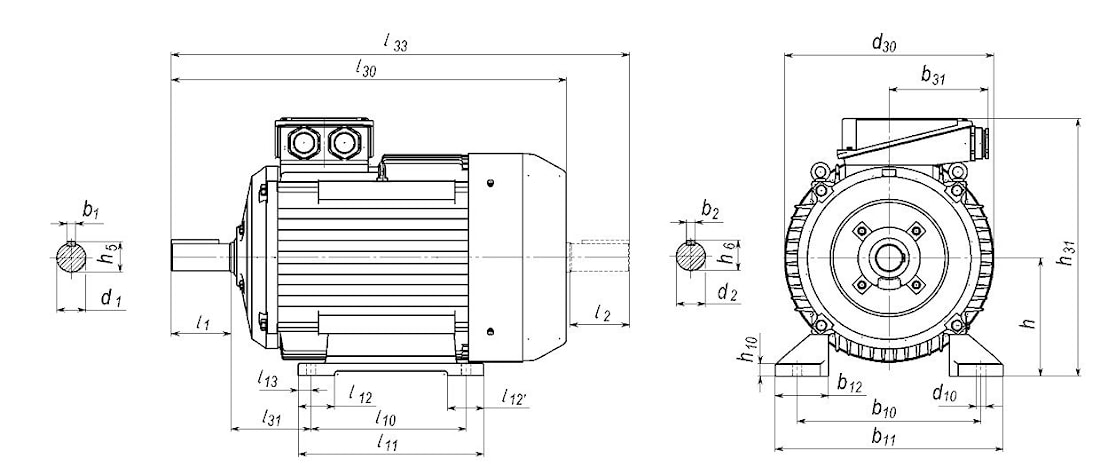

Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l₃₀	l₃₃	h₃₁	d₃₀	l₁	l₂	l₁₀	l₁₁	l₁₂	l₁₃	l₃₁	d₁	d₂	d₁₀	b₁	b₂	b₁₀	b₁₁	b₁₂	b₃₁	h	h₅	h₆	h₁₀
705	865	475	380	140	110	267	350/340	85	31/35	133	60	55	19	18	16	318	390	80/95	205	200	64	59	23

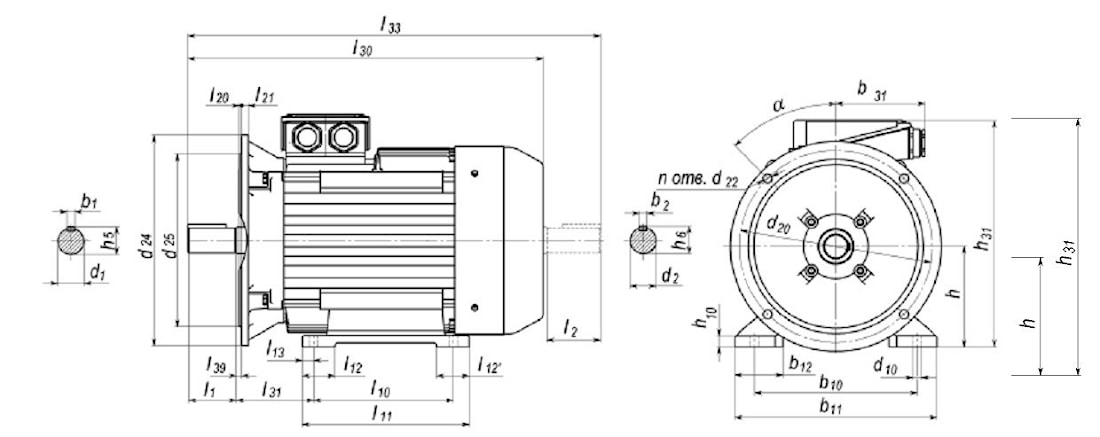

Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

l₃₀	h₃₁	d₃₀	l₁	l₁₀	l₁₁	l₂₀	d₁	d₂	d₂₀	d₂₂	d₂₅	b₁	b₂	b₁₀	b₁₁	b₁₂	b₃₁	h	h₅	h₆
750	475	450	140	267	340/340	5.0	60	55	350	19	350	18	16	318	390	80/95	205	200	59	59

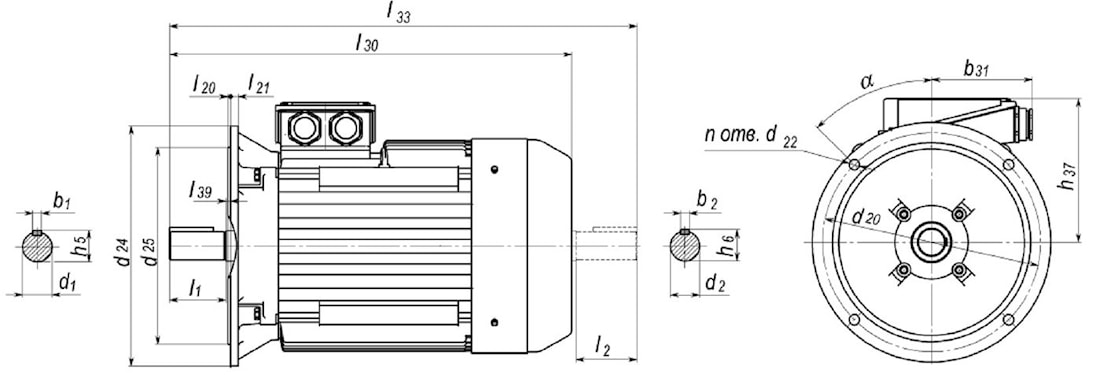

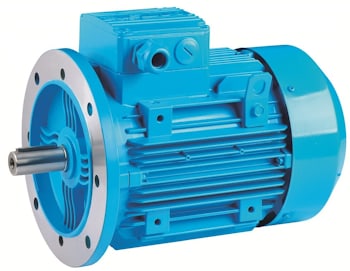

Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):

l₃₀	l₃₃	h₃₇	d₂₄	l₁	l₂	l₂₀	l₂₁	d₁	d₂	d₂₀	d₂₂	d₂₅	b₁	b₂	b₃₁	h₅	h₆	n	α
750	865	275	450	140	110	5.0	16	60	55	400	19	350	18	16	205	64	59	8	22.5⁰
