Сервоусилитель FD622
Сервоусилитель FD622 (AC380V)
Описание коммуникационных портов сервоусилителей FD
Описание коммуникационных портов сервоусилителей FD
| Сервоусилитель FD622 (AC380V) | ||
| Параметры | ||
| Мощность | Основное напряжение питания | Трехфазное 3800В -20/+15% 47-63Гц |
| Напряжение питания логики | 18VDC~30VDC 1A | |
| Ток | Максимальный рабочий ток | 7A |
| Пиковый ток | 25A | |
| Обратная связь | 2500имп/об (инрементальный, 5В) | |
| Гашение выбросов при торможении | Используется внешний резистор при необходимости | |
| Порог гашения | 680VDC+/-5V | |
| Предел перенапряжений | 700VDC+/-5V | |
| Нижний предел напряжений | 400VDC+/-5V | |
| Охлаждение | Вентилятор | |
| Вес | 2,4кг | |
| Общие функции | Спецификация дискретных вводов | 7 дискретных входов, COM1-контакт для PNP (12.5-30В) или NPN. |
| Функции дискретных входов | Свободно назначаемые, поддерживаются: включение привода, сброс ошибки, режим работы, пропорциональное регулирование, передний и задний концевики, референсный выключатель, реверс, контроль скорости или позиции, стоп, старт рефенцирования, включить команду и т.д. | |
| Спецификация дискретных выходов | 5 дискретных выходов, OUT1~OUT4, ток 100мА, BR+/BR- (ток 500мА) – прямое подключение тормоза | |
| Функции дискретных выходов | Свободно назначаемые, поддерживают: привод готов, ошибка, позиция достигнута, мотор на нулевой скорости, тормоз, скорость достигнута, Z-сигнал, максимальная скорость в режиме момента, ограничение позиции, референсная точка найдена, мультипозиционирование завершено | |
| Аналоговый ввод | 2 аналоговых входа, используются для контроля скорости и момента, -10~10V | |
| Выходной сигнал энкодера | Выходной сигнал энкодера, используется для многоосевых конфигураций, максимальная выходная частота 2МГц | |
| RS232 | Максимальный бодрейд 115,2кГц, используется JD-PC ПО для связи с PC или свободный протокол для связи с контроллером | |
| RS485 | Максимальный бодрейд 115,2кГц используется протокол Modbus RTU для связи с контролером | |
| CAN-шина | Максимальный бодрейд 1МГц, используется CAN-протокол для связи с контроллером | |
| Защитная функция | Защита от перенапряжений и низких напряжений, защита от перегрева токовой цепи и общего перегрева, защита от короткого замыкания | |
| Среда | Рабочая температура | 0 ~ +40C |
| Температура хранения | -10C ~ +70C | |
| Влажность | Менее 90% | |
| Степень защиты | IP20 | |
| Требования к установке | Чистое сухое место | |
| Способ установки | Вертикальная установка | |
| Атмосферное давление | 86кПа ~ 106кПа | |

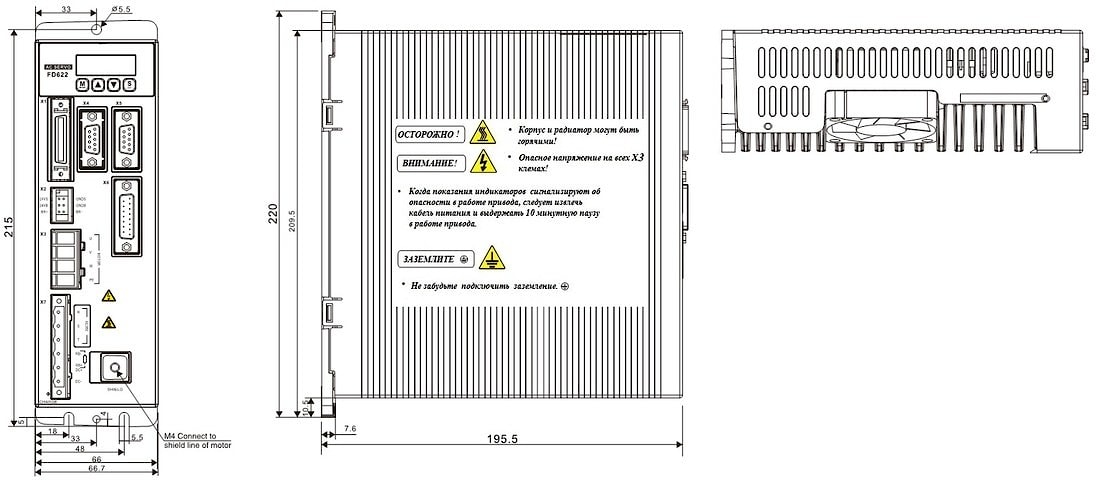

| Размеры устройства |
 |
