Сервоусилитель CD422

Сервоусилитель CD422

Описание коммуникационных портов сервоусилителей CDII
Схемы подключения для режимов
Сервоусилитель CD422 (АС220V)

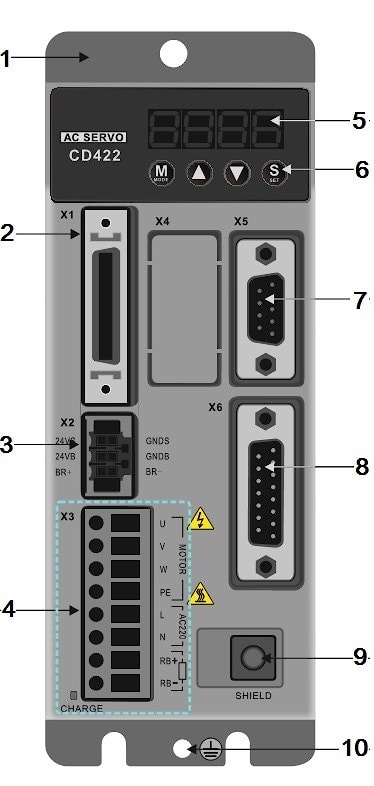

ОбозначениеРисунок.
1 – Алюминиевый корпус
Кожух радиатора



2 – X1
COM1, DIN1…DIN7:
7 дискретных входов
ENCO-Z, ENCO-/Z,
ENCO-B, ENCO-/B,
ENCO-A, ENCO-/A:
Выход энкодера
OUT1…OUT4:
4 дискретных выхода
GNDA, AIN1, AIN2, GNDA:
2 аналоговых входа
PUL+: Pulse+/CW+/A+
PUL-: Pulse-/CW-/A-
DIR+: Direction+/CCW+/B+
DIR-: Direction-/CCW-/B-
3 – X2
24VS и GNDS: 24V питание логики
24VB и GNDB: 24V питание тормоза
BR+, BR-: управление тормозом
4 – X3
U, V, W, PE: разъем питания мотора
L, N: AC-питание (220В)
RB+, RB-: Внешний тормозной резистор
5 - Дисплей: 4-разрядный LED дисплей, отображает статус и ошибки
6 - 4 кнопки:
Установка параметров
7 X5: RS232-интерфейс
8 – X6: Вход энкодера
9 - Заземление
10 – Контакт заземления


Характеристика Сервоусилителя CD422
Параметры
Мощность Основное напряжение питания Однофазное 220В -20/+15% 47-63Гц
Напряжение питания логики 18VDC~30VDC 1A
Ток Максимальный рабочий ток 4A
Пиковый ток 15A
Обратная связь 2500 имп/об (инкрементальный 5В)
Гашение выбросов при торможении Используется внешний резистор при необходимости
Порог гашения 380VDC+/-5V
Предел перенапряжений 400VDC+/-5V
Нижний предел напряжений 200VDC+/-5V
Охлаждение Естественное
Вес 1,2кг
Режим позиционирования Макс.частота сигнала Дифференциальный сигнал: 500кГц; Открытый коллектор: 200кГц
Режим работы PUL/DIR, CW/CCW (5В или 24В+ резистор)
Сглаживание вх.сигнала Фильтр низких частот (настраиваемый)
Коэф.полож.обратной связи Настраиваемый
Электроный редуктор Передаточное число – 32767; Делитель: 1-32767; 1/50;
Частота сэмпл. регулятора 1кГц
Режим скорости Напряжение сигнала -10В ~ +10В
Входной импеданс 200K
Частота сэмпл.вх.сигнала 4кГц
Источник сигнала Внешний источник/Внутренее задание
Сглаживание вх.сигнала Фильтр низких частот (настраиваемый)
Зона нечувствительности Настраивается через внутренние установки
Смещение вх.сигнала Настраивается через внутренние установки
Предел скорости Настраивается через внутренние установки
Предел момента Внутреняя установка/Внешнее задание
Частота сэмпл. регулятора 4кГц
Режим момента Напряжение сигнала -10В ~ +10В
Входной импеданс 200K
Частота сэмпл.вх.сигнала 4кГц
Источник сигнала Внешний источник/Внутренее задание
Сглаживание вх.сигнала Фильтр низких частот (настраиваемый)
Зона нечувствительности Настраивается через внутренние установки
Смещение вх.сигнала Настраивается через внутренние установки
Предел скорости Внутреняя установка/Внешнее задание
Частота сэмпл. регулятора 16кГц
Перечень 7 дискретных входов, COM1-контакт для PNP (12.5В-30В) или NPN подключения
Функции Свободно назначаемые, поддерживаются: включение привода, сброс ошибки, режим работы, пропорциональное регулирование, передний и задний концевики, референсный выключатель, реверс, контроль скорости или позиции по внутренним установкам, стоп, старт рефенцирования, включить команду, переключить электронный редуктор, переключить р-коэффициент.
Перечень 5 дискретных выходов, OUT1~OUT4, ток 100мА, OUT5 800мА – прямое подключения тормоза
Функции Свободно назначаемые, поддерживаются: привод готов, ошибка, позиция достигнута, мотор на нулевой скорости, тормоз, скорость достигнута, Z-сигнал, максимальная скорость в режиме момента, ограничение позиции, референсная точка найдена, мультипозиционирование завершено
Защитные функции Защита от перенапряжений и низких напряжений, защита от перегрева токовой цепи и общего перегрева, защита от короткого замыкания.
Интефейс RS232 (соединение с РС: 2-1, 3-6, 5-5)
Рабочая температура 0C ~ +40C
Температура хранения -10C ~ +70C
Влажность Ниже 90%
Степень защиты IP20
Требования к установки Чистое, сухое место
Высота До 1000м.н.м.
Атмосферное давление 86кПа ~ 106кПа

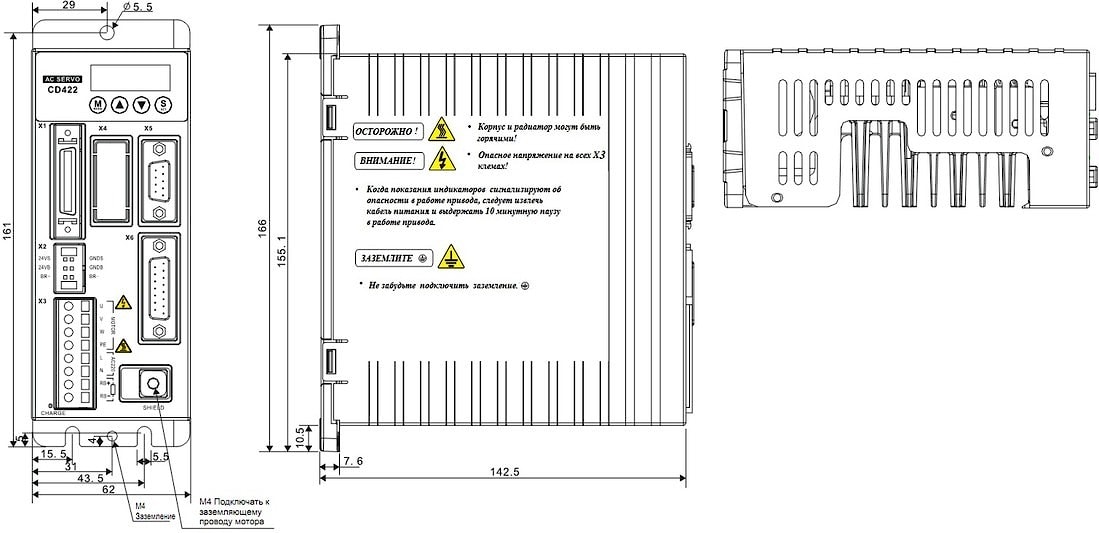

Размеры устройства
