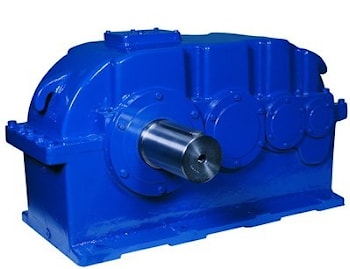

Индустриальные горизонтальные редукторы

Индустриальный горизонтальный редуктор – это тип мощного промышленного привода, создаваемого для передачи высочайших крутящих моментов, используя цилиндрические шестеренчатые зацепления; номинальные передаваемые усилия: 3000 Nm – 40000 Nm. Зубчатая трансмиссия предлагается в одноступенчатом, двухступенчатом, трехступенчатом и четырехступенчатом варианте, - в обозначенном разрезе крутящих моментов достигается широчайший диапазон передаточных чисел i= 2,0 – i= 500.


Особенностью механизма считается горизонтальное расположение входного и выходного валов, с использованием классического цилиндрического зацепления. Для удобства монтажа редукторы выпускаются с входными/выходными валами, полым валом на выходе, адаптированной приставкой для подключения электродвигателя на входе и т.д. В изготовлении зубчатых колес использованы передовые достижения современного компьютерного моделирования, зубо нарезания и зубо шлифования, корпусные детали изготовлены в литой чугунной станине , в результате условия использования продукта - это самые экстремальные режимы, с продолжительными перегрузками, высокие требования к радиальным нагрузкам на валы редуктора.

Цилиндрические горизонтальные (индустриальные) передачи: Mnom = 2000 Нм – 80000 Нм, Расчетная подводимых мощность 7,5 кВт – 220 кВт (мах = 1 000 кВт).

Преимущества индустриальных цилиндрических редукторов горизонтального расположения:

1. Высочайший передаваемый крутящий момент;
2. Долговечность и универсальность;

Недостатки индустриального цилиндрического редуктора:

1. Высокий уровень шумности;
2. Жесткость хода.
подробнее


    YRM4705 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 43000 102 YRM4705 62 39,6 108614 - ...
      YRM3705 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 43000 23 YRM3705 274 176 127860 1945 ...
        YRM2545 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 37500 8,24 YRM2545 667 429 78000 15000 ...
          YRM4620 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 28784 109,6 YRM4620 39 23,1 127769 - ...
            Цилиндрический горизонтальный редуктор YRM3620 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг ...
              YRM2480 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 27500 6,94 YRM2480 581 373 60000 3000 ...
                YRM4555 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 24000 100 YRM4555 35 22,6 104707 - 565 ...
                  YRM3555 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 20000 22,48 YRM3555 130 84 75389 2455 ...
                    YRM4500 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 14489 118 YRM4500 18 12 23592 1055 415 ...
                      YRM3500 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 15000 22,7 YRM3500 97 62 58949 1889 ...
                        YRM2430 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 19000 7,7 YRM2430 362 233 66644 9353 ...
                          YRM2385 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 15000 8,1 YRM2385 271 175 54788 4219 ...
                            YRM4440 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 10500 104,5 YRM4440 15 9,4 78897 2106 ...
                              YRM 3440 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 10807 23 YRM3440 69 44 43940 1854 324 ...
                                YRM2340 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 10500 7,4 YRM2340 208 134 42694 3031 ...
                                  YRM4395 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 6603 110 YRM4395 8,8 5,7 59495 1474 ...
                                    YRM3395 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 7852 21,8 YRM3395 53 34 23621 2993 225 ...
                                      YRM2305 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 7260 8,2 YRM2305 130 81 31073 4297 220 ...
                                        YRM1200 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 6100 1,41 YRM1200 634 408 23710 4399 ...
                                          YRM3355 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 5400 22 YRM3355 36 23 21009 1621 165 ...
                                            YRM2275 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 5200 7,9 YRM2275 96 62 22842 8395 140 ...
                                              YRM2240 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 3300 7 YRM2240 69 44 14537 3571 126 ...
                                                YRM2195 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 1800 7,80 YRM2195 34 22 9202 3409 70 ...
                                                  YRM1160 Номинальный крутящий момент Передаточное число Тип Номинальная мощность при сервис-факторе fs=1 Допустимые радиальные нагрузки на Вес n1=1400 n1=900 выходящий вал входящий вал Ma max [Nm] i kW kW N N кг 3900 1,86 YRM1160 307 198 9470 4549 ...
