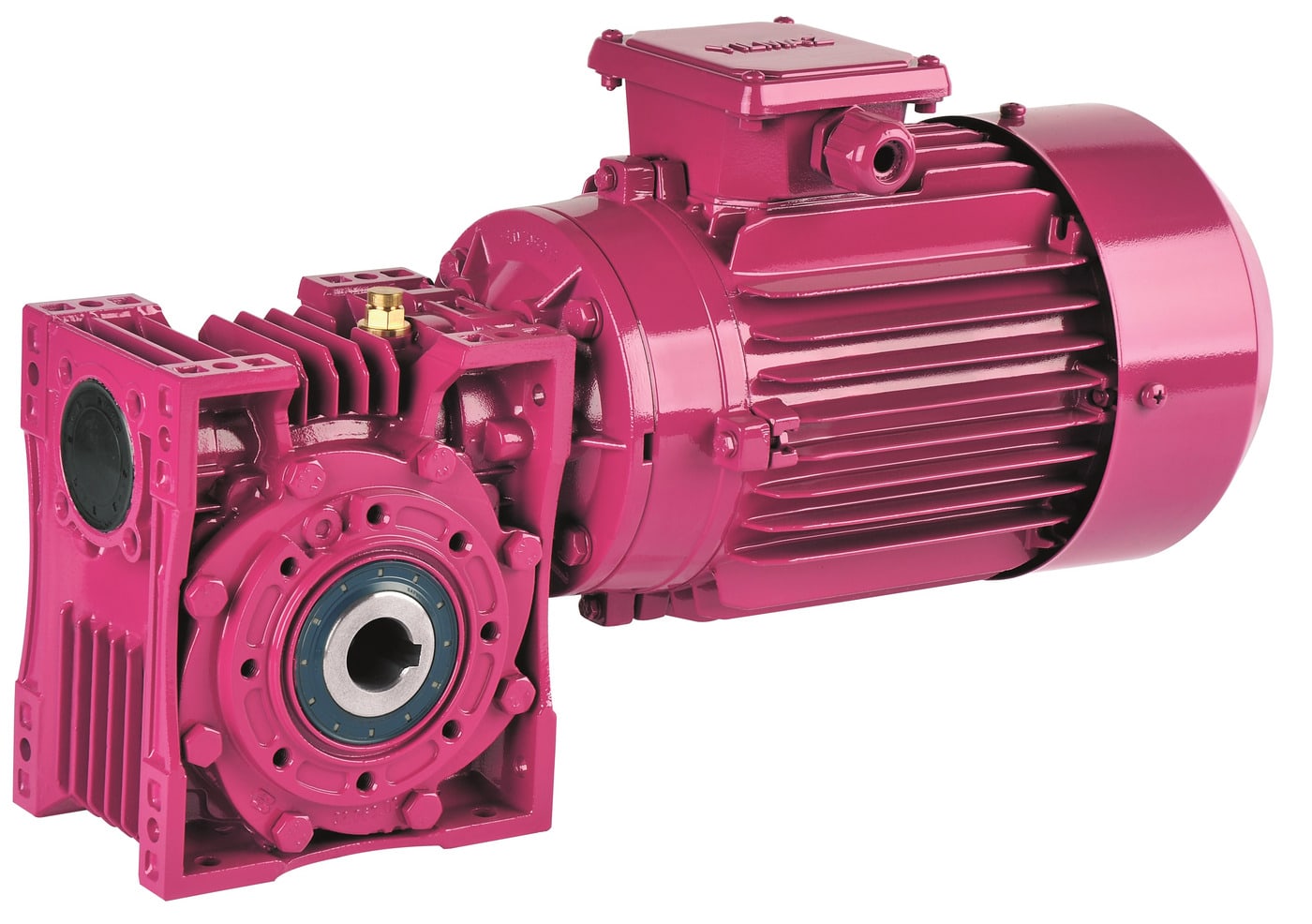

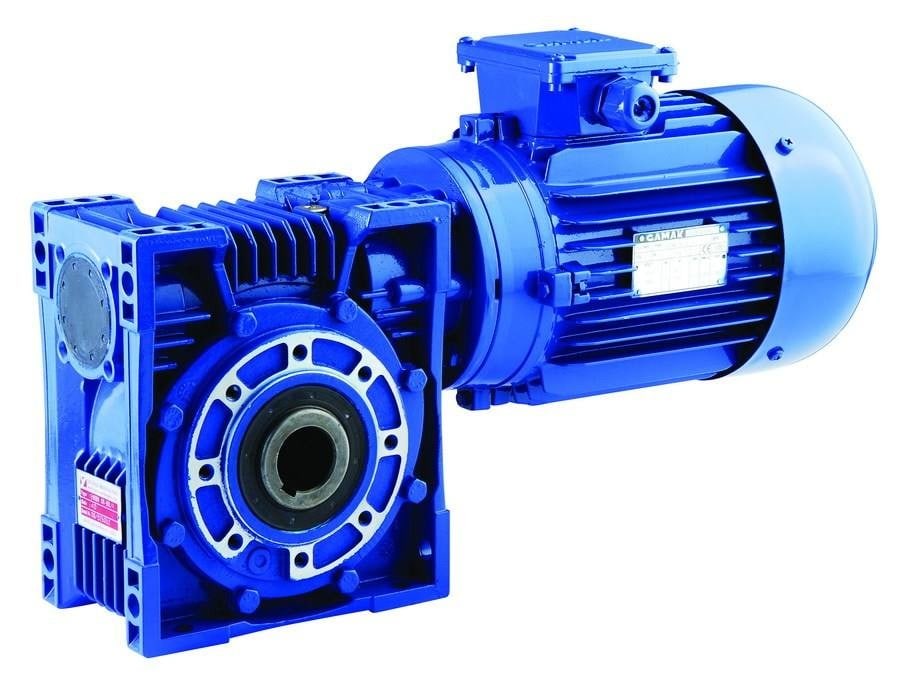

Червячные мотор-редукторы

Червячный мотор-редуктор общепромышленного назначения представляет собой односкоростное механическое передаточное средство, построенное на базе червячно-винтового зацепления, и электроприводная часть: энергетический или силовой двигатель переменного и постоянного тока.



Винтовая быстроходная часть редуктора – червяк, приводимый соответствующим двигателем ; и тихоходная часть - червячное зубчатое колесо с исполнительным цилиндрическим полым валом.
В процессе редукции выходных оборотов , узел преобразует энергию, заключенную в высокой угловой скорости и умеренном моменте на входе, в максимально возможный крутящий момент на выходном валу. На стадии проектирования привода следует предусматривать своевременное и постоянное охлаждение редуктора, сервисную пригодность механизма к Вашим условиям эксплуатации, характер и длительность нагрузок, цена – качество и др.

Преимущества червячных редукторов:
- Компактность, наличие самоторможения на высоких передаточных отношениях;
- Большой диапазон передаточных чисел при одной ступени редукции;
- Плавный, мягкий ход, бесшумная работа;
- Дешевизна и простота производства.

Недостатки червячной передачи:
- Низкий КПД редуктора, при i > 50 – начинается повышенное снижение КПД; и как следствие, увеличивается износ, возникает нагрев редуктора, увеличивается энергопотребление;
- Невысокий передаваемый крутящий момент;
- Пониженный ресурс эксплуатации, в сравнении с цилиндрическими передачами;
- Следует избегать прерывистых и кратковременных режимов работы.

Экономически целесообразно рассматривать червячный мотор-редуктор, в качестве приводного механизма, при расчетной подводимой мощности P1 < 2.0KW (кВт).

Червячный мотор-редуктор — 0,12кВт

    Одноступенчатый червячный мотор-редуктор EV030-63/4a представляет собой червячную шестереночную пару, заключенную в алюминиевом корпусе, и подключенную к асинхронному общепромышленному электродвигателю переменного тока - 0.12кВт. Диапазон количества ...
    подробнее
      Одноступенчатый червячный мотор-редуктор тип EV040-63/4a является основной ассортиментной единицей среди универсальных промышленных приводов с червячной зубчатой передачей с подводимой мощностью 0,12кВт. Широчайший диапазон получаемых выходных ...
      подробнее

      Червячный мотор-редуктор — 0,18кВт

        Компактный и многофункциональный одноступенчатый червячный редукторный механизм в номинальном размере 0,18кВт или 0,25 л.с. предложен типом редуктора EV030-63/4b . Квадратичный алюминиевый корпус с поперечными воздухо отводящими ребрами - ...
        подробнее
          Миниатюрный червячный одноступенчатый электропривод для 0,18 кВт представлен типом EV040-63/4b , его масса совместно с электродвигателем составляет чуть больше 6 кг. При этом крутящий момент на выходном валу составляет от 15 Nm до 30 Nm. Оптимальные ...
          подробнее

          Червячный мотор-редуктор — 0,25кВт

            Модель EV040-71/4a является наиболее популярной моделью одноступенчатого червячного привода, в номинальном разрезе в 0,25кВт или 0,37 л.с. В качестве первичной энергетической электроустановки используется обще промышленный асинхронный ...
            подробнее
              Одноступенчатая зубчато винтовая червячная передача в сборе с электро энергетической установкой в 0,25кВт - тип EV050-71/4а . Наиболее эффективный результат по передаче крутящего момента достигается на оборотах от 25 ~ 55 об/мин. Данный привод ...
              подробнее

              Червячный мотор-редуктор — 0,37кВт

                В номинале мощности в 0,37кВт и расчетных оборотах на выходе от 70 ~ 450 об/мин рекомендован для выбора одноступенчатый червячный мотор-редуктор EV040-71/4b . Передаваемый крутящий момент до 30Nm. Корпус для облечения массы этой не громоздкой ...
                подробнее
                  Одноступенчатый привод, работающий на основе червячного передаточного механизма с меж осевым расстоянием в 50мм и электродвигателя 0,37кВт, предлагается моделью мотор-редуктора EV050-71/4b . Наиболее рациональные выходные обороты - 40 ~ 100 об/мин. ...
                  подробнее

                  Червячный мотор-редуктор — 0,55кВт

                    Червячный электропривод номиналом 0,55кВт, наилучшим образом обслуживающий обороты свыше 50 об/мин, является мотор редуктор модели EV050-80/4a Разновидность зубчато-винтовой передачи, состоящая из приводного червяка и приводимого зубчатого колеса, ...
                    подробнее
                      Трансмиссионная единица для передачи крутящего момента и одновременного понижения угловой скорости входных оборотов асинхронного обще промышленного электродвигателя в 0,55кВт 220В, 380В предназначен мотор-редуктор EV063-80/4a . Наиболее рационально ...
                      подробнее

                      Червячный мотор-редуктор — 0,75кВт

                        Одноступенчатый, на базе червячной передачи, мотор-редуктор, модель EV050-80/4b представляет еще одну единицу передаточных устройств в номинале 0,75кВт, спроектированный для обслуживания выходных оборотов от 100 до 500 об/мин. Номинальный расчетный ...
                        подробнее
                          Червячный мотор-редуктор, модель EV063-80/4b, эксплуатируется с асинхронным обще промышленным электродвигателем переменного тока 0,75кВт, 220V, 380V и компактным редукторным механизмом с меж осевым расстоянием в 6 см. Наилучшие передаточные ...
                          подробнее

                          Червячный мотор-редуктор — 1,1кВт

                            Модель моторредуктора EV063-90S/4 - одноступенчатый червячный универсальный передаточный механизм для решения задач, связанных с передачей крутящего момента до 80 Nm. Привод призван работать в диапазоне выходных оборотов свыше 50 оборотов в минуту, ...
                            подробнее
                              Модель мотор редуктора EV075-90S/4 представляет собой одноступенчатую червячную редукторную часть, движимую двигателем переменного тока в 1,1кВт, 220V, 380V в четырех полюсной конфигурационной схеме. Эффективные передаточные числа от i=10 - i=50. ...
                              подробнее

                              Червячный мотор-редуктор — 1,5кВт

                                Наиболее оптимальным червячным приводом, работающим от асинхронного обще промышленного электродвигателя переменного тока номиналом в 1,5кВт, 220V или 380V на малых передаточных числах i=7.5 - i=20, является модель мотор-редуктора EV063-90L/4 . ...
                                подробнее
                                  Одноступенчатый червячный мотор-редуктор, модель EV075-90L/4 призван решать проблемы, связанные с редукцией угловой скорости мотора с мощностью в 1,5кВт 220V, 380V до конечной скорости тихоходного вала 50 - 200 оборотов в минуту. Для данной ...
                                  подробнее

                                  Червячный мотор-редуктор — 2,2кВт

                                    Энергию высокой угловой скорости и низкого уровня момента на входе, червячный обще промышленный редуктор способен преобразовывать в повышенный крутящий момент на выходном валу, и одновременную редукцию исходящих оборотов тихоходного вала. В ...
                                    подробнее
                                      Привод EV080-100L/4a представляет собой редукторный механизм, заключенный в алюминиевый корпус, в виде червячной пары: а это червячное колесо и винт, то бишь червяк, который связан жесткой сцепкой с выходным валом подводимого асинхронного двигателя ...
                                      подробнее

                                      Червячный мотор-редуктор — 3,0кВт

                                        Модель EV075-100L/4b , универсальный обще промышленный трехкиловаттный привод , призванный работать на повышенных оборотах от 150 до 300 об/мин и преобразовывать входное усилие в получаемый крутящий момент - 130Nm. Алюминиевый, сверхлегкий, ...
                                        подробнее
                                          Червячный редуктор устроен таким образом, что рабочие части механизма: а это высокопрочный червяк, который высокую угловую скорость, получаемую от выходного вала электродвигателя, передает червячному зубчатому колесу, изготовляемому из специальных ...
                                          подробнее

                                          Червячный мотор-редуктор — 4,0кВт

                                            Червячный высоко оборотистый редуктор мощностью 4,0кВт, с эффективными оборотами от 150об/мин реализован в мотор-редукторе модель EV075-112M/4 . Передаваемый крутящий момент - 150Nm. Квадратичный корпус изготовлен из сплавов алюминия, что облегчает ...
                                            подробнее
                                              На основе червячного редуктора с меж осевым расстояние в 80 миллиметров и обще промышленного асинхронного электродвигателя переменного тока 4,0кВт и 1400 оборотов в минуту выпускается мотор редуктор, модель EV080-112M/4 . Рекомендуемые обороты ...
                                              подробнее

                                              Червячный мотор-редуктор — 5,5кВт

                                                Червячная передача, состоящая из тихоходного зубчатого бронзового колеса и ведущего винтообразного червяка, заключенная в чугунный квадратичный корпус, который дополнен поперечными ребрами жесткости, служащими также в качестве тепло отводящих путей ...
                                                подробнее

                                                Червячный мотор-редуктор — 7,5кВт

                                                  Одно ступенчатый червячный редуктор, используемый в качестве универсального промышленного привода с номинальной подводимой мощностью 7,5кВт, предлагается очередной мотор редуктор EV125-132M/4 . В редукторе предусмотрены заливные мерные и сливные ...
                                                  подробнее
