XH400
Шаг - 22,22mm

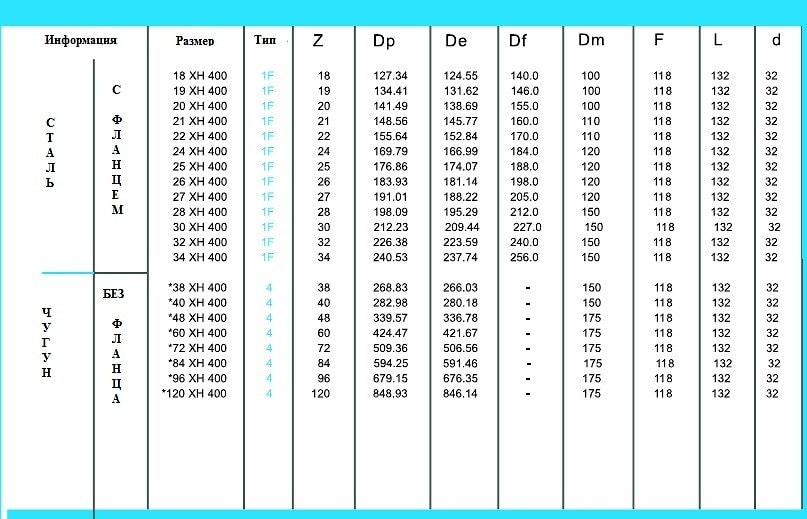

Условное обозначение шкива

24 XH 400 1F (d=32)

1) 24 – количество зубьев;
2) XH 400 – тип ремня;
Шаг – 7/8’’ (22,22 мм),
Ширина ремня – 101.6мм;

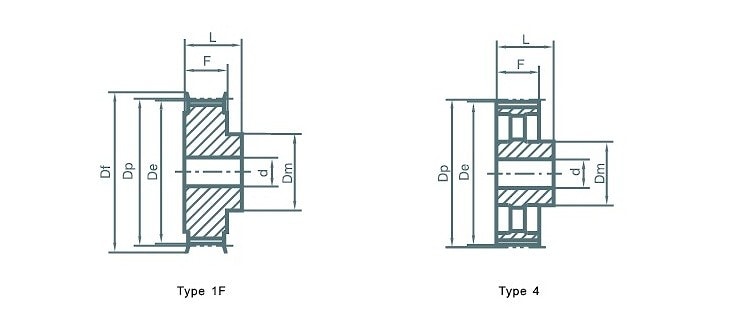

3) 1F - тип шкива;
4) (d=32) – посадочный диаметр

Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)




Если вы хотите купить XH400 , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
