Червячный редуктор EV050

100об/мин ... 200 об/мин

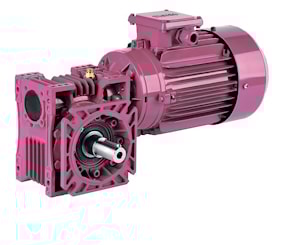

Одноступенчатый, на базе червячной передачи, мотор-редуктор, модель EV050-80/4b представляет еще одну единицу передаточных устройств в номинале 0,75кВт, спроектированный для обслуживания выходных оборотов от 100 до 500 об/мин.
Номинальный расчетный крутящий момент привода - 50Nm.
Редуктор оснащен заливными, мерными и сливными пробками для смены трансмиссионной смазки, которая в червячном редукторном механизме в отличие от цилиндрической зубчатой передачи должна быть более вязкой.
Данная конструкционная особенность позволяет располагать редуктор в пространстве более вариативно.

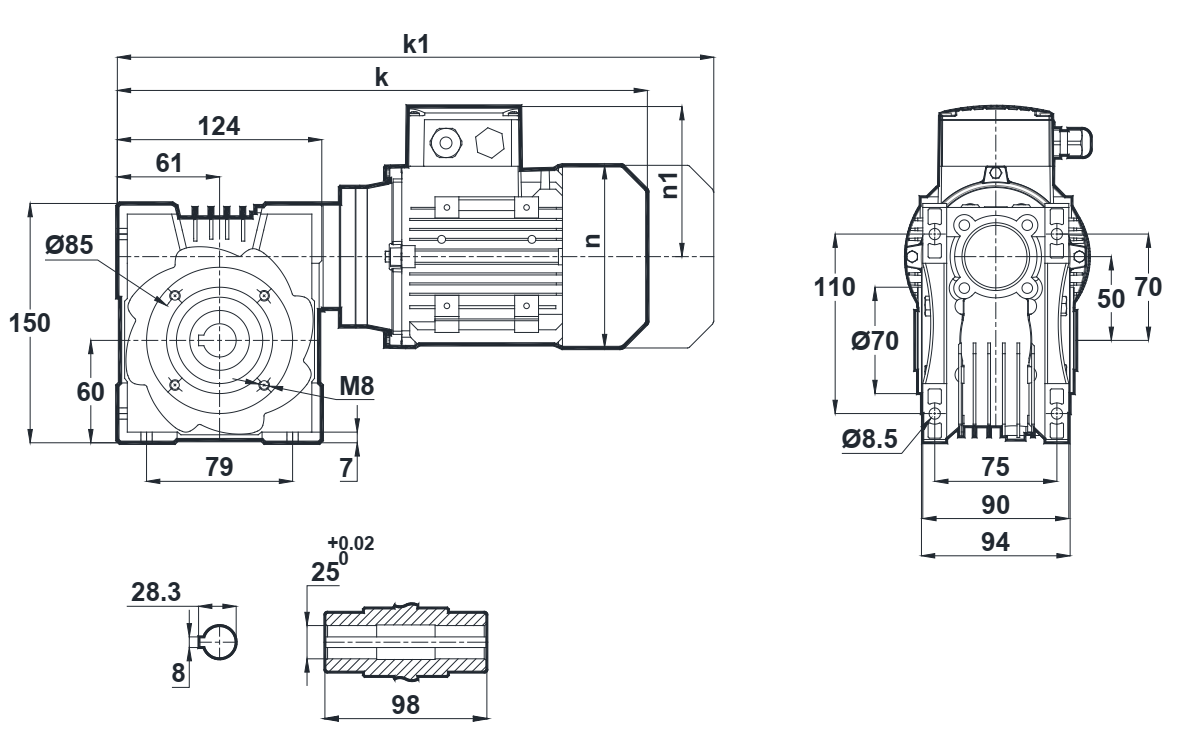

Условное обозначение
Каталог E-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
48	106	29	2220	0,7	EV050-80/4b	12,8
56	97	25	2360	0,7
74	76	19	2260	0,9
97	60	14,5	2560	1,2
117	51	12	2470	1,4
147	42	9,5	2370	1,5
193	33	7,25	2750	2,0

Вернуться к выбору мощностей

Мотор-редуктор EV050 - можно рассматривать как: полный аналог мотор-редукторов XC50 и XC50-F , XC 50 и XC 50-F (Tramec (Италия) ; технический аналог мотор-редукторов VF49 , VF 49 (от Bonfiglioli , Италия) , мотор-редукторов SK 02050 , SK 02050 VF , SK 02050 AZ , SK02050 , SK02050VF , SK02050AZ (от NORD (Германия) , мотор-редукторов NMRV050 , NMRV 50 , NMRV-50 , NMRV 050 , RV050 , RV 50, RV-50 , RV 050 (Motovario , Италия - наиболее подделываемая марка китайского происхождения) , мотор-редукторов MU 50 и MU 50F , MU50 и MU50F (от Siti , Италия) , мотор-редукторов SW050 , SW 050 (от Motovario , Италия) , мотор-редукторов SRS-50 , SRT-50 , 7МЧ-М-50 , SRS50, SRT50 , 7МЧ-М50 , SRS 50, SRT 50 , 7МЧ М 50, 7МЧМ 50 , 7МЧМ-50 (производства Varvel (Италия) / Приводная техника (Россия) , мотор-редукторов RMI50 и RMI50FL , RMI 50 и RMI 50FL (производства Stm (Италия) , мотор-редукторов MRT50A , MRT50A-FF , MRT50A-FT , MRT 50A , MRT 50A FF , MRT 50 A FT , MRT50 A , MRT50 A-FF , MRT50 A FT (производства Tos-znojmo (Чешская республика).

Редуктор ET050 можно расматривать как технический аналог редукторов: RT50A и RT50A-FF , RT 50A и RT 50A FF , RT-50 A и RT-50 A-FF (производства Tos-Znojmo (Чехия) .
