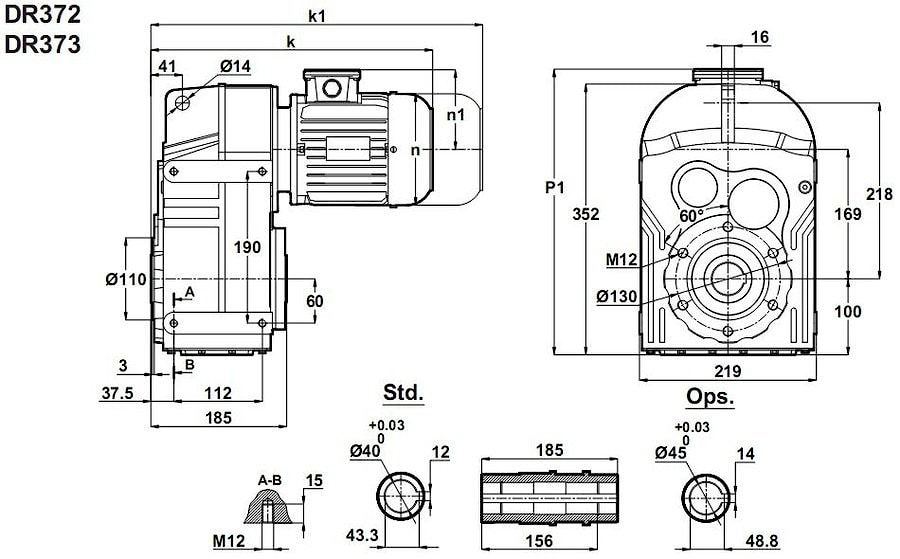

Цилиндрический редуктор DR372 и DR373

25 об/мин ... 80 об/мин

Цилиндрическая зубчатая передача DR372-100L/4a и DR373-100L/4a - мотор редуктор, который призван для решения приводных задач в индустриальной среде.
Подключаемый асинхронный электродвигатель мощностью - 2,2 кВт (2,2KW) .
Крутящий момент - 300 Нм - 800 Нм (300Nm - 800Nm).
Скорость оборачиваемости тихоходного вала редукторной части в пределах: 21 об/мин - 79 об/мин.
Допустимые радиальные нагрузки: 13000Н - 15000Н (13000N - 15000N).
Гарантийные обязательства: 24 месяца.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
21	955	67,45	9563	0,9	DR373-100L/4a	80
24	820	57,79	11990	1,0
27	742	52,3	13099	1,1
34	589	41,42	15284	1,3
39	506	35,49	16432	1,5
44	458	32,11	17020	1,6
51	392	27,53	17790	1,7
55	366	25,42	16969	2,2	DR372-100L/4a	74
62	324	22,46	17293	2,5
70	290	20,10	17542	2,8
79	255	17,65	17787	3,2

Вернуться к выбору мощностей

Мотор-редуктор DR372 и DR373 - является полным аналогом мотор-редуктор TNC32 и TNC33 / производства Tos-Znojmo , Чехия ; MPD80 и MPD80/3 / производства Siti , Италия ; как технический аналог мотор-редуктор можно рассматривать к моделям MPL100 и MPL100/3 / производства Siti , Италия ; S082 и S083 / производства Motovario , Италия ; SK3282 и SK3382 /производства Nord , Германия ; F412 и F413 / производства Bonfiglioli , Италия , ZF100B и ZF100C / производства Tramec , Италия .

Редуктор DT372 и DT373 является аналогом редукторов PL100- , PL100/3 , PD80- , PD80/3 производства Siti / Италия ; ZA100B , ZA100C производства Tramec / Италия .
