Конические редукторы KR273

15 об/мин... 200 об/мин

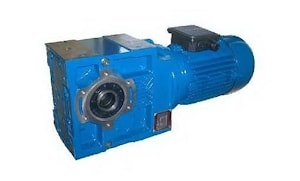

Модель коническо-цилиндрического редуктора KR273-80/4a и KR273-80/6b является эффективным трансмиссионным решением для эксплуатации для привода в 0,55кВт, 220V, 380V, от 8,0 до 20 оборотов в минуту, при передаче крутящего момента в 100 - 500Nm.
В коническом редукторе уменьшение угловой скорости и рост мощности на выходном валу достигается за счет энергии, заключенной во высокой скорости входных оборотов электродвигателя и низком крутящем моменте на входе.
Обладает всеми достоинствами редукторов с конической цилиндрической передачей: неприхотливость, низкая шумность, компактность и т.д.
Имеется ряд конструктивных крепежных присоединительных дополнений к данному мотор-редуктору, что облегчает монтажное расположение, крепление и эксплуатацию.

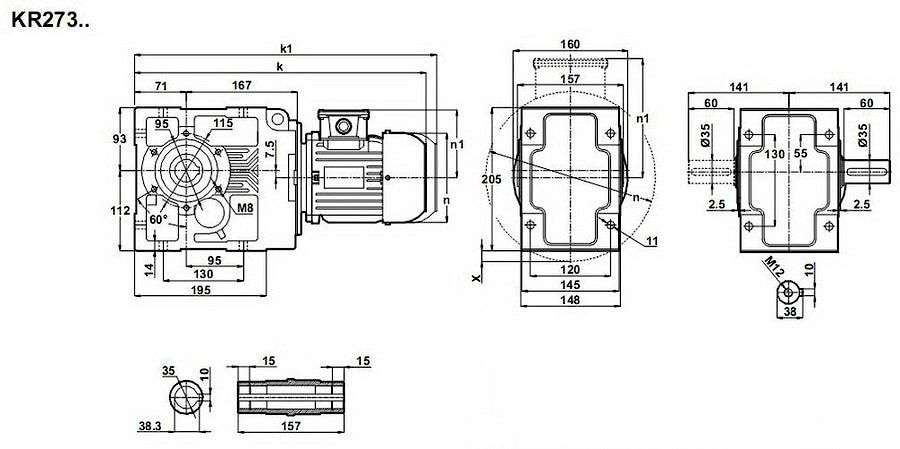

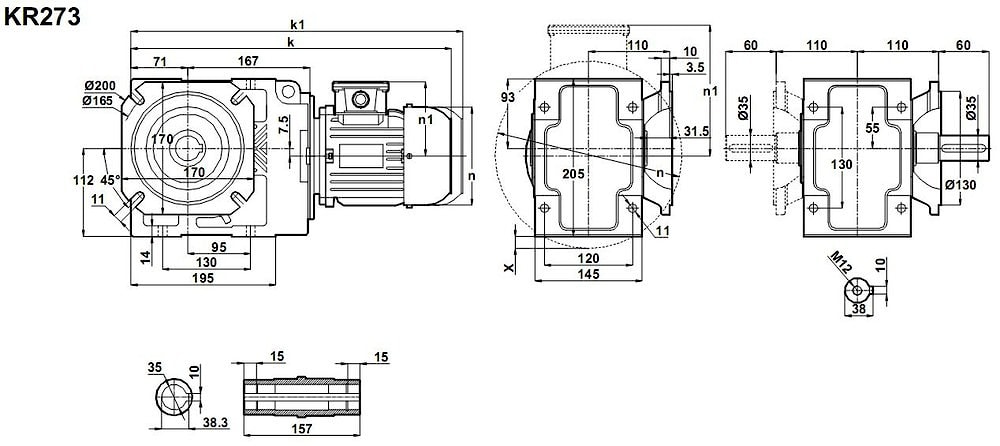

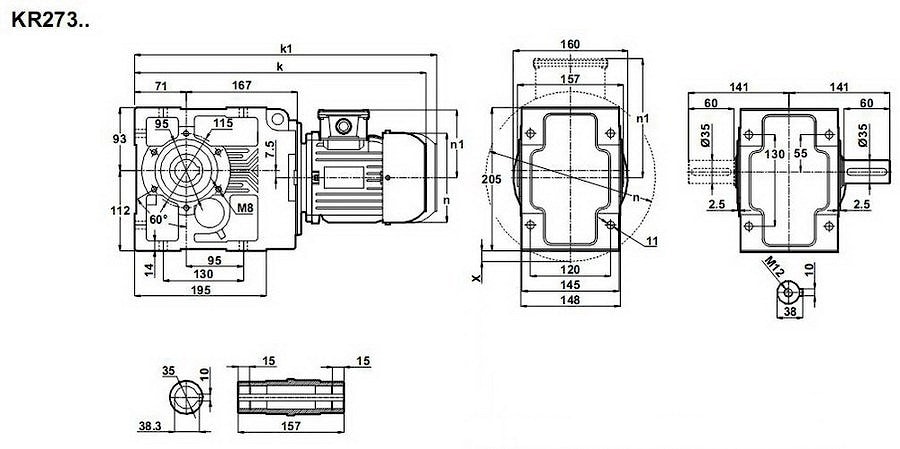

Условное обозначение
Каталог K-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
9,3	530	96,68	11578	0,8	KR273-80/6b	37,5
11	458	83,48	11254	1,0
12	400	72,92	10941	1,1
14	341	96,68	11578	1,3	KR273-80/4a	35,5
17	294	83,48	11254	1,5
19	257	72,92	10941	1,7
20	241	68,4	10789	1,9
24	205	58,15	10398	2,2
28	178	50,51	10053	2,5
32	156	44,2	9725	2,9
38	129	36,55	9260	3,5
46	107	30,48	8820	4,2
55	90	25,55	8402	4,8
61	81	23,08	8164	5,0
73	67	19,08	7732	5,8
88	56	15,92	7332	6,6
105	47	13,34	6958	7,4
117	42	12	6689	5,9
141	35	9,92	6320	6,9
169	29	8,28	5981	7,9
202	24	6,94	5667	9,0

Вернуться к выбору мощностей

Мотор-редуктор KR273 - является полным аналогом мотор-редуктора КТМ33 и МВН63 (производства Tos-Znoimo (Чешская Республика) и Siti (Италия) , анагогами ( с приближенными размерностями ) мотор-редукторов ТС90В , ТF90В (производитель -Tramec (Италия)) , мотор-редукторов А 35 2 и А 35 3 , А 30 2 и А 30 3 от Bonfiglioli (Италия), B063 , BA72 , BA73 (производства Motovario (Италия), техническими заменителями мотор-редукторов SK92772 , SK92772 VF , SK92772 AX , SK9012.1 , SK9012.1 VF , SK9012.1 AX , SK9016.1 , SK9016.1 VF , SK9016.1 AX(производства NORD (Германия)).

Редуктор КТ273 можно использовать как аналог редуктора ВН63 производства Siti (Италия), и аналог привода ТА90В , производимого Tramec (Италия)
