Соосный цилиндрический редуктор MR972 MR973 NR972 NR973

70 об/мин ... 200 об/мин

Трансмиссионное решение зубчатых передач, включающее два звена последовательной механической редукции, представленных в эвольвентном зацеплении, предназначается для промышленной передачи высоких вращающих моментов - до 16000Nm, от энергетической установки с подводимой мощностью N=132KW, выпускается как редукторный агрегат, мотор-редуктор моделей MR972-315M/4a, NR972-315M/4a, MR973-315M/4a, NR973-315M/4a.
Редукторный механизм работает с передаточными числами i=7.0 - i=20.
Допустимые радиальные осевые нагрузки на выходные валы до 11000N.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
69	17662	20,36	107851	1,0	MR973-315M/4a NR973-315M/4a	1845 1895
77	15768	18,15	118347	1,1
86	14215	16,23	122085	1,3	MR972-315M/4a NR972-315M/4a	1805 1855
97	12627	14,4	119636	1,4
109	11291	12,86	117209	1,6
121	10151	11,56	114819	1,8
140	8779	9,99	109945	1,4
158	7798	8,86	107317	1,5
177	6973	7,92	104791	1,5
197	6269	7,11	102360	1,6

Вернуться к выбору мощностей

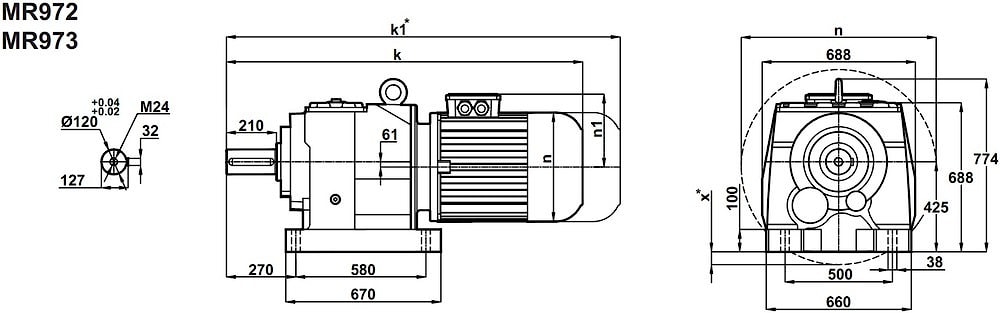

Редуктор MR972 и MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

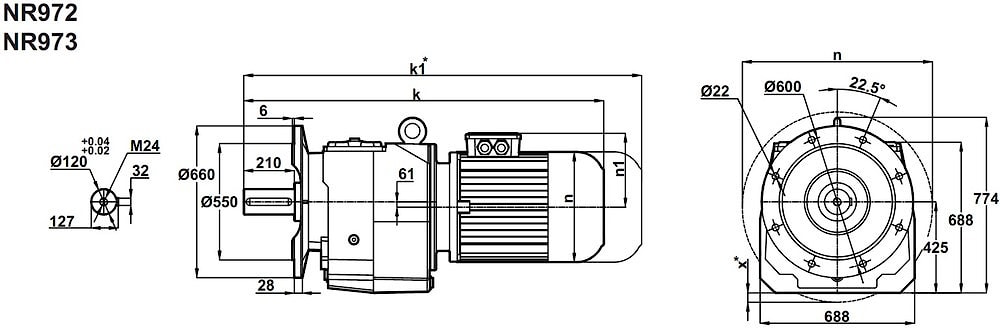

Редуктор NR972 и NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
