Соосный цилиндрический редуктор MR972 MR973 NR972 NR973

60 об/мин ... 200 об/мин

Соосный цилиндрический редукторный механизм, призванный для решения вопросов по преобразованию энергии, заключенной в высокой угловой скорости, получаемой от электродвигателя мощностью 110кВт - на входе, в значительное значение крутящего до 15000Nm - на выходе, в жесткой сцепке с энергоприводом, воплощены в едином агрегате, в мотор-редукторе следующих марок MR972-315S/4, NR972-315S/4, MR973-315S/4, NR973-315S/4.
Скорость вращения выходного вала: 61 об/мин - 197 об/мин.
Долгосрочное, надежное и экономичное приводное решение для Ваших проектов. Возможна доработка редуктора до Ваших посадочных размеров.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
61	16568	22,95	114100	1,1	MR973-315S/4 NR973-315S/4	1740 1790
69	14718	20,36	123558	1,2
77	13139	18,15	126499	1,4
86	11845	16,23	126180	1,5	MR972-315S/4 NR972-315S/4	1700 1750
97	10522	14,4	123270	1,7
109	9409	12,86	120455	1,9
121	8459	11,56	117735	2,1
140	7316	9,99	112721	1,7
158	6498	8,86	109781	1,8
177	5810	7,92	106992	1,8
197	5224	7,11	104337	1,9

Вернуться к выбору мощностей

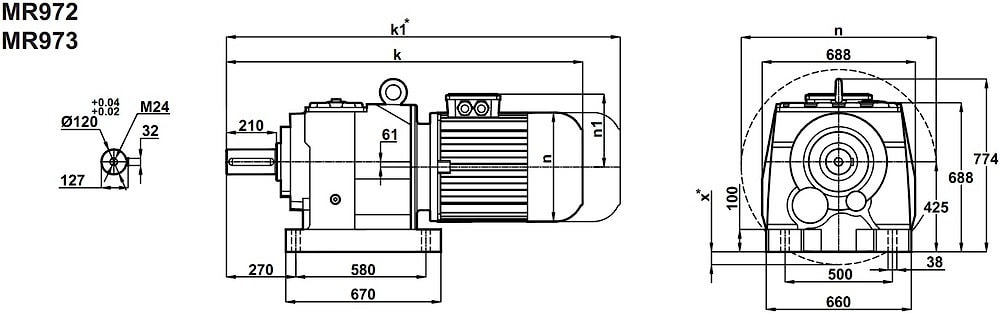

Редуктор MR972 и MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

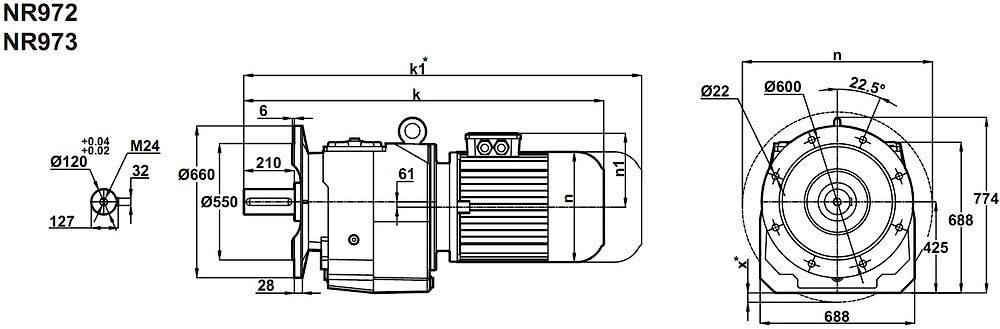

Редуктор NR972 и NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
