Соосный цилиндрический редуктор MR572, MR573, NR572 и NR573

Номинальная мощность - 11,0кВт

Выходные обороты - 40 об/мин ... 270 об/мин

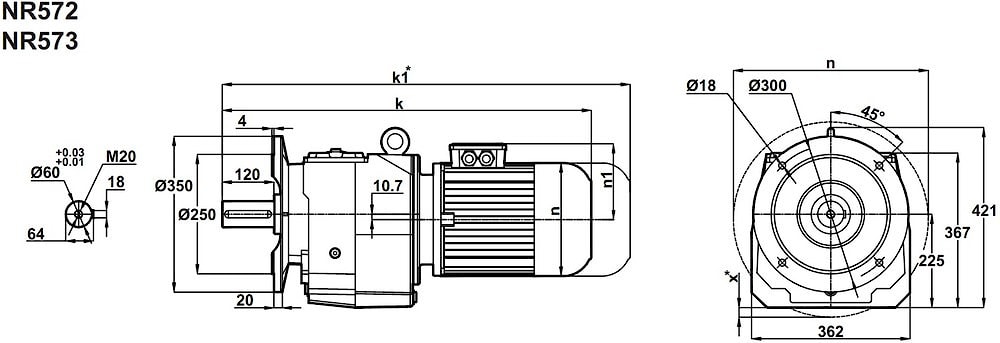

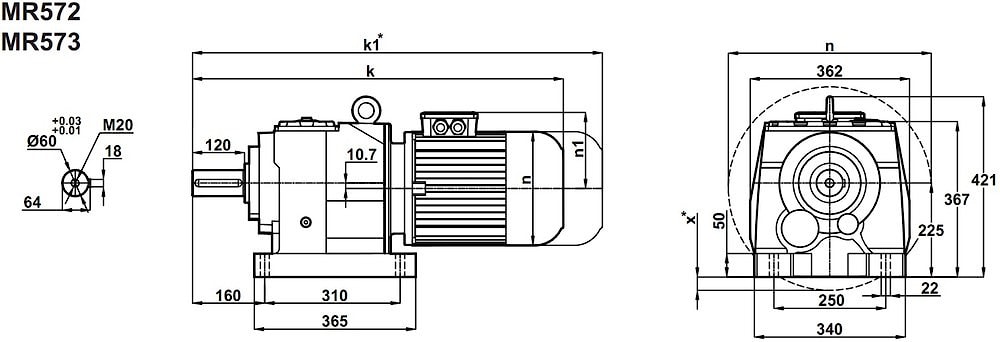

Соосно-цилиндрический мотор-редуктор MR572-160M/4 (исполнение на лапах), NR572-160M/4 (фланцевое исполнение), MR573-160M/4 (исполнение на лапах), NR573-160M/4 (фланцевое исполнение) служит для поэтапного снижения оборотов, задаваемых электрическим двигателем переменного тока мощностью 11,0кВт, с одновременным наращиванием крутящего момента на конце выходного вала редуктора.
Рабочие передаточные отношения для данного габарита считаются i=4.0 ... i=35 (см. сервис-фактор). Номинальный крутящий момент - 2500Nm.
Привод поставляется заправленным синтетическим трансмиссионным маслом.
Корпус изготовлен в моноблочной структуре, т.е. чугунное литьё, единой монолитной деталью.
Надежный и недорогой редуктор.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
34	2917	40,86	6824	0,9	MR573-160M/4 NR573-160M/4	224 226
41	2471	34,56	10109	1,1
52	1938	27,16	9872	1,4
58	1714	23,99	11610	1,5
66	1525	21,32	12962	1,6
79	1288	17,8	16975	1,7	MR572-160M/4 NR572-160M/4	222 224
88	1147	15,84	17474	1,7
100	1014	13,99	17848	1,8
113	903	12,44	18071	1,9
121	837	11,55	18153	1,9
143	708	9,76	18201	2,2
168	604	8,31	18094	2,4
197	517	7,11	17876	2,5
232	438	6,03	16726	2,5
275	371	5,09	16438	2,6
323	316	4,34	15894	2,7
377	271	3,71	15043	3,0

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR572(3) и NR572(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR572(3) и NR572(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .

.
