Соосный цилиндрический редуктор MR103 и NR103 Номинальная мощность - 0,25 кВт Выходные обороты: 20 об/мин ... 60 об/мин
Номинальная мощность - 0,25 кВт
Выходные обороты: 20 об/мин ... 60 об/мин

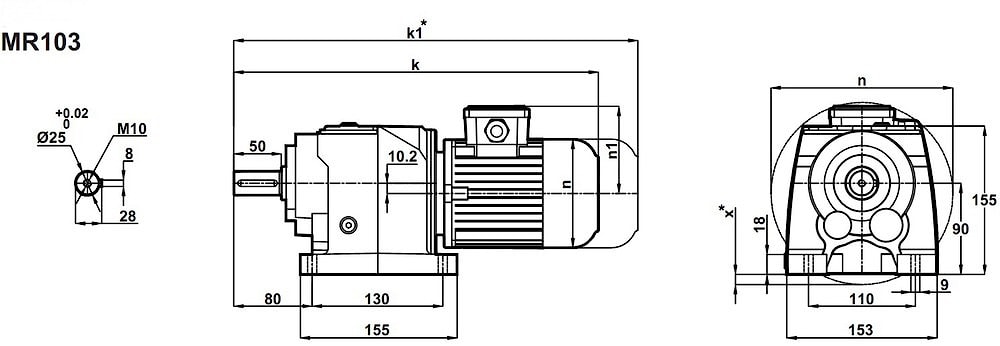

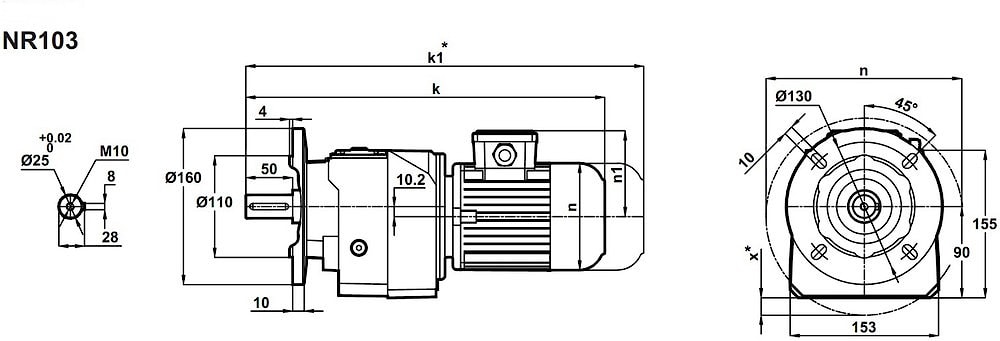

У соосно-цилиндрических мотор редукторов MR103-71/4a (на лапах) NR103-71/4a (фланец) MR103-71/6a (на лапах) NR103-71/6a (фланец) корпус произведен в виде цельного моноблока, что позволяет в рациональной структуре, жестко, с привязкой к корпусу, с очень жесткими допусками располагать передаточные звенья редуктора. Впоследствии данное преимущество сказывается на безотказности привода, низком уровне шума, протечек и др. эксплуатационных достоинствах.Агрегатируется с асинхронным электродвигателем мощностью - 250 Ватт
Передаточные числа i=25 ~ i=50 (являются наиболее эффективными для данного габарита)
Номинальный крутящий момент 140 Nm.
Редукторы заправлены заводской смазкой.
Сервис-фактор (fs)
Монтажные расположения
Комбинированное исполнение (лапы, фланец)
Применяемые типы масел
Условное обозначение
Каталог M-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 18 | 125 | 50,51 | 3409 | 1,1 | MR103-71/6a NR103-71/6a | 17 19 |
| 20 | 111 | 44,60 | 3334 | 1,3 | ||
| 22 | 103 | 41,66 | 3292 | 1,4 | ||
| 28 | 80 | 50,51 | 3127 | 1,7 | ||
| 31 | 71 | 44,60 | 3041 | 2,0 | MR103-71/4a NR103-71/4a | 16 18 |
| 34 | 67 | 41,66 | 2994 | 2,1 | ||
| 40 | 56 | 35,21 | 2875 | 2,5 | ||
| 43 | 52 | 32,25 | 2813 | 2,7 | ||
| 48 | 47 | 29,40 | 2748 | 3,0 | ||
| 56 | 40 | 24,86 | 2602 | 3,3 |
Вернуться к выбору мощностей
Соосно-цилиндрический мотор-редуктор MR103 и NR103 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .
Соосно-цилиндрический мотор-редуктор MR103) и NR103 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
