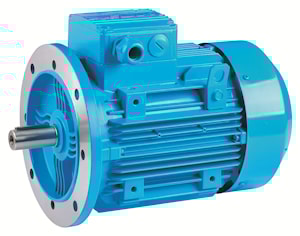

Электродвигатель 5А225М2 и А225M2 (55 кВт) – 3000 об/мин

Электродвигатель 5А225М2 и А225M2 (55 кВт) – 3000 об/мин

Электрические параметры:

Номинальная мощность – 55 кВт

Фактические обороты выходного вала – 2955 об/мин (при IE1), 2955 об/мин (при IE2);

КПД – 93.1% (при IE1), 93.8% (при IE2);

Номинальный ток – 102А (при 380В);

Пусковой ток – 7.5 А;

Номинальный крутящий момент – 165Nm (при IE1), 166Nm (при IE2);

Пусковой момент - 2.3Nm;

Максимальный момент – 4.0Nm;

Момент инерции – 0,200 кгм²;

Масса – 320 кг.

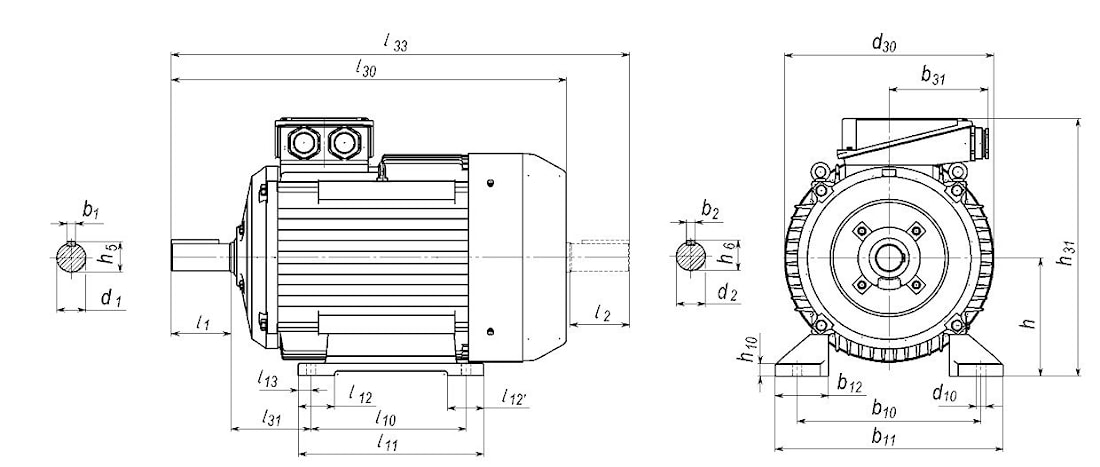

Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l30	l33	h31	d30	l1	l2	l10	l11	l12	l13	l31	d1	d2	d10	b1	b2	b10	b11	b12	b31	h	h5	h6	h10
870	1015	515	420	140	140	311	370/380	85	30/30	149	65	60	19	18	18	356	438	80/80	205	225	69	64	32

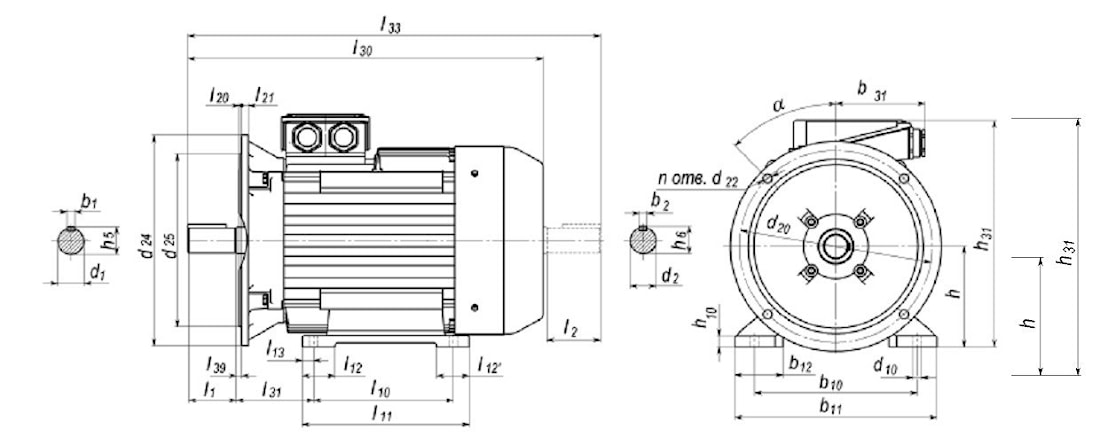

Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

l30	h31	d30	l1	l10	l11	l20	d1	d2	d20	d22	d25	b1	b2	b10	b11	b12	b31	h	h5	h6
870	1015	550	140	311	380/380	5.0	65	60	500	19	450	18	18	356	438	80/80	205	200	69	64

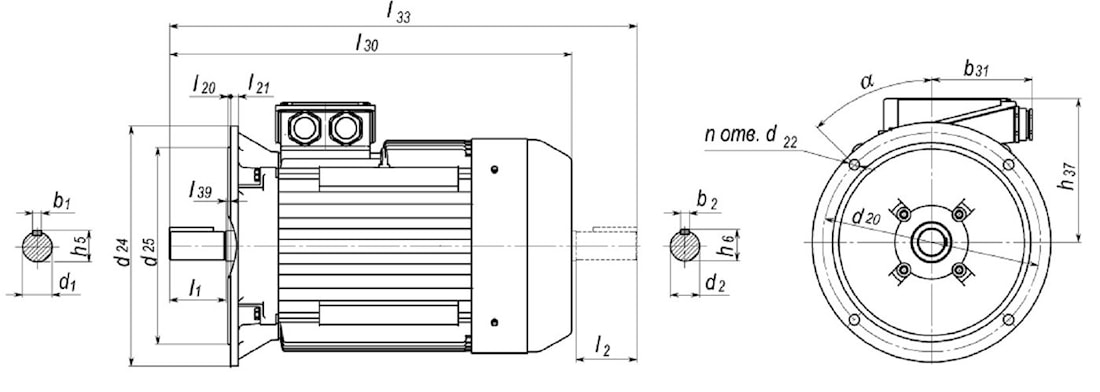

Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):

l30	l33	h37	d24	l1	l2	l20	l21	d1	d2	d20	d22	d25	b1	b2	b31	h5	h6	n	α
870	1015	290	550	140	140	5.0	18	65	60	500	19	450	18	18	205	69	64	8	22.50
