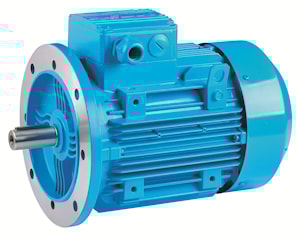

Электродвигатель АИР200M4, 5АИ200M4, и A200M4 (37 кВт) – 1500 об/мин

Электродвигатель АИР200M4, 5АИ200M4, и A200M4 (37 кВт) – 1500 об/мин



Электрические параметры:

Номинальная мощность – 37 кВт;

Фактические обороты выходного вала – 1470 об/мин;

КПД – 92.0%;

Номинальный ток – 71.9 А (при 380В);

Пусковой ток – 575 А;

Номинальный крутящий момент – 221Nm;

Пусковой момент - 486Nm;

Максимальный момент – 774Nm;

Момент инерции – 0.194кгм²;

Масса – 202 кг/235 кг;

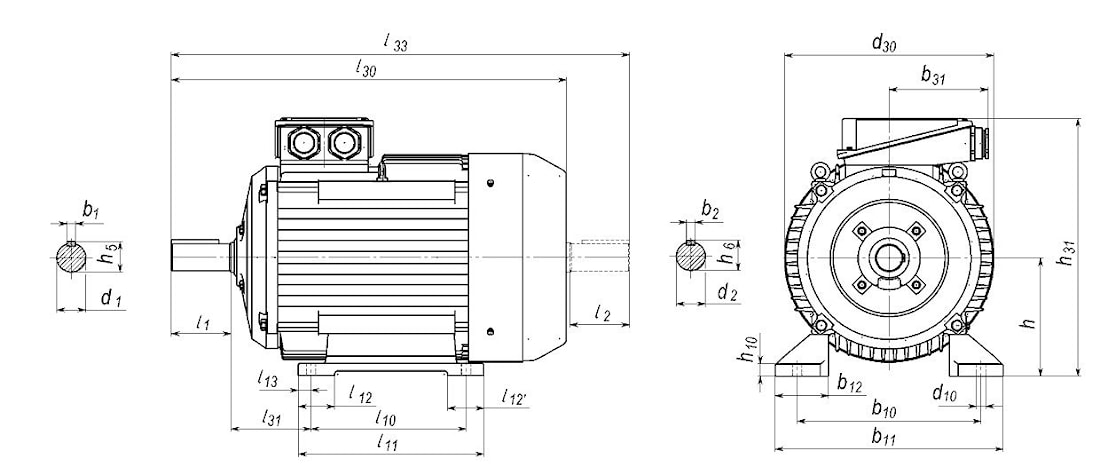

Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l30	l33	h31	d30	l1	l2	l10	l11	l12	l13	l31	d1	d2	d10	b1	b2	b10	b11	b12	b31	h	h5	h6	h10
705	865	475	380	140	110	267	350/340	85	31/35	133	60	55	19	18	16	318	390	80/95	205	200	64	59	23

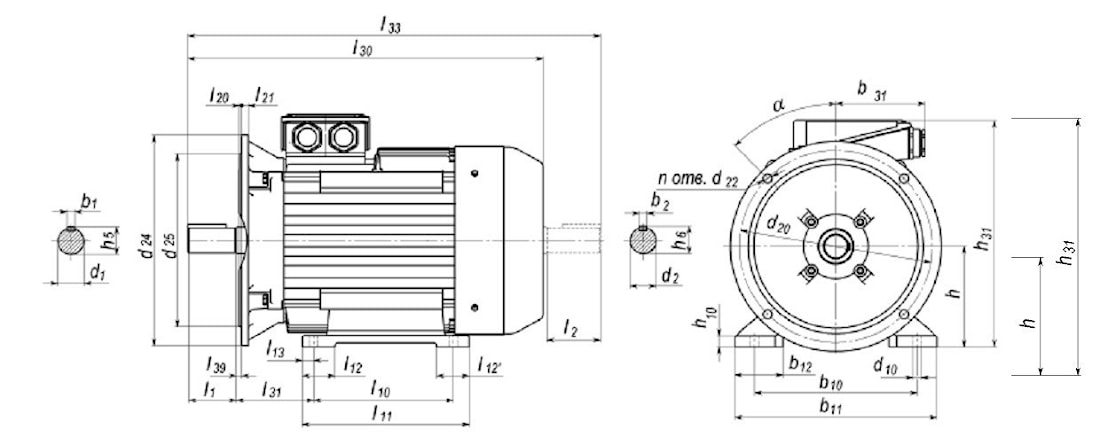

Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

l30	h31	d30	l1	l10	l11	l20	d1	d2	d20	d22	d25	b1	b2	b10	b11	b12	b31	h	h5	h6
750	475	450	140	267	340/340	5.0	60	55	350	19	350	18	16	318	390	80/95	205	200	59	59

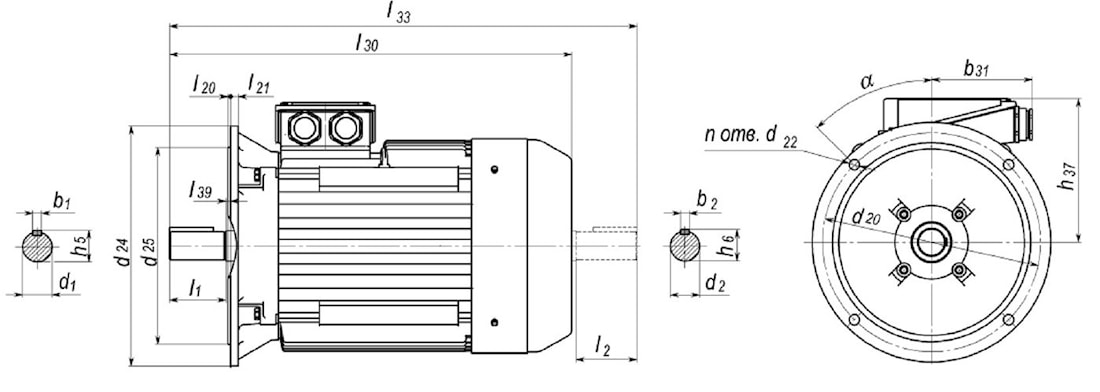

Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):

l30	l33	h37	d24	l1	l2	l20	l21	d1	d2	d20	d22	d25	b1	b2	b31	h5	h6	n	α
750	865	275	450	140	110	5.0	16	60	55	400	19	350	18	16	205	64	59	8	22.50
