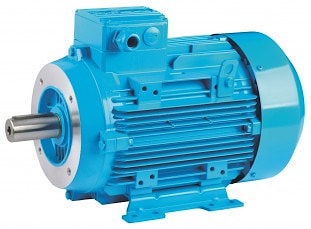

Электродвигатель АИР100L4 и А100L4 (4.0кВт)
1500 об/мин

Электрические параметры:

Номинальная мощность – 4.0 кВт

Фактические обороты выходного вала – 1410 об/мин;

КПД – 85.0%;

Номинальный ток – 8.8 А (при 380В);

Пусковой ток – 52.8 А;

Номинальный крутящий момент – 23.03Nm;

Пусковой момент - 52.97Nm;

Максимальный момент – 66.78Nm;

Момент инерции – 0.0101кгм²;

Масса – 30 кг;

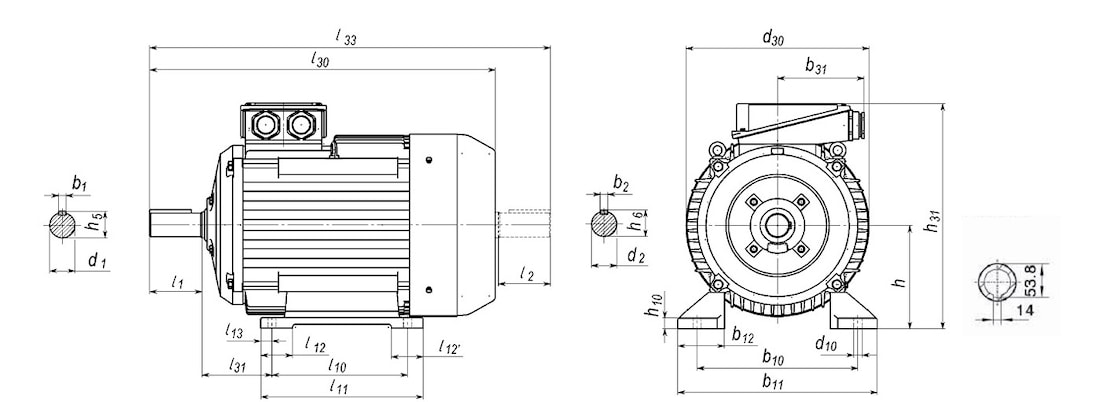

Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l₃₀	l₃₃	h₃₁	d₃₀	l₁	l₂	l₁₀	l₁₁	l₁₂	l₁₃	l₃₁	d₁	d₂	d₁₀	b₁	b₂	b₁₀	b₁₁	b₁₂	b₃₁	h	h₅	h₆	h₁₀
420	475	277	218	60	50	140	176	45	18	63	28	24	12	8	8	160	200	40	83	100	31	27	9

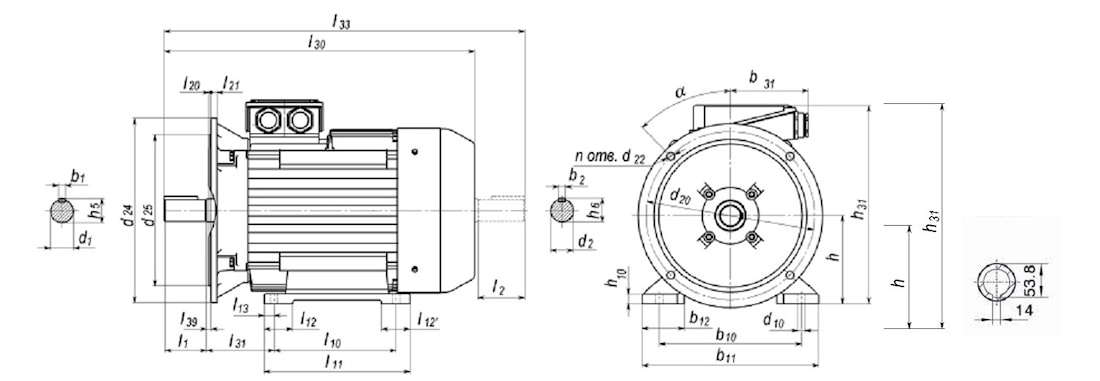

Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

l₃₀	h₃₁	d₃₀	l₁	l₁₀	l₁₁	l₁₂	l₁₃	l₃₁	d₁	d₂	d₁₀	b₁	b₂	b₁₀	b₁₁	b₁₂	b₃₁	h	h₅	h₆	h₁₀
420	277	218	60	140	176	45	18	63	28	24	12	8	8	160	200	40	83	100	31	27	9

Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):

l₃₀	h₃₁	d₃₀	l₁	l₁₀	l₁₁	l₂₀	l₂₁	l₃₀	l₃₁	d₁	d₂	d₁₀	d₂₀	d₂₂	d₂₅	b₁	b₂	b₁₀	b₁₁	b₁₂	b₃₁	h	h₅	h₆	n
420	277	250	60	112	176	4.0	11	0	63	28	24	12	215	14	180	8	8	160	196	40	83	100	31	21.5	4

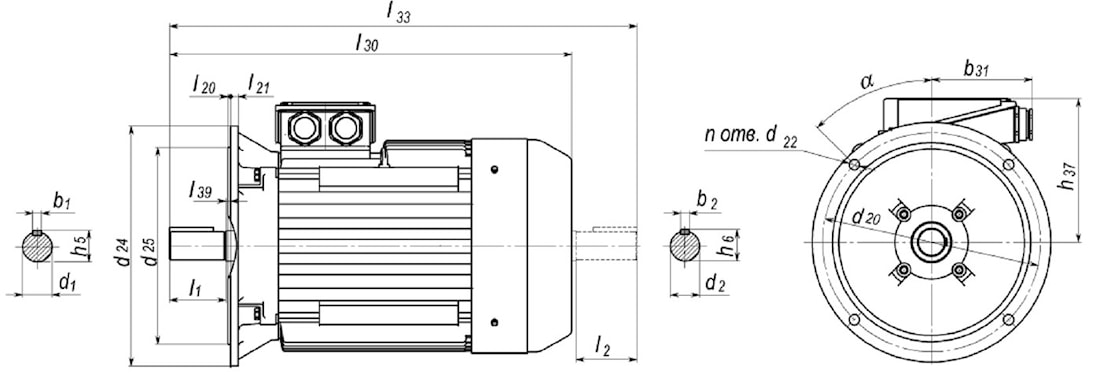

Присоединительные размеры исполнение c малым фланцем (IM3681, IM3001, B14):

l₃₀	l₃₃	h₃₇	d₃₀	l₁	l₂	l₂₀	l₂₁	l₃₄	d₁	d₂	d₂₀	d₂₂	d₂₄	d₂₆	b₁	b₂	b₃₁	h₅	h₆
420	473	185	218	60	50	3.5	14	91	28	24	115	M8	160	110	8	8	75	31	27
420	473	185	218	60	50	3.5	14	91	28	24	130	M10	200	130	8	8	75	31	27

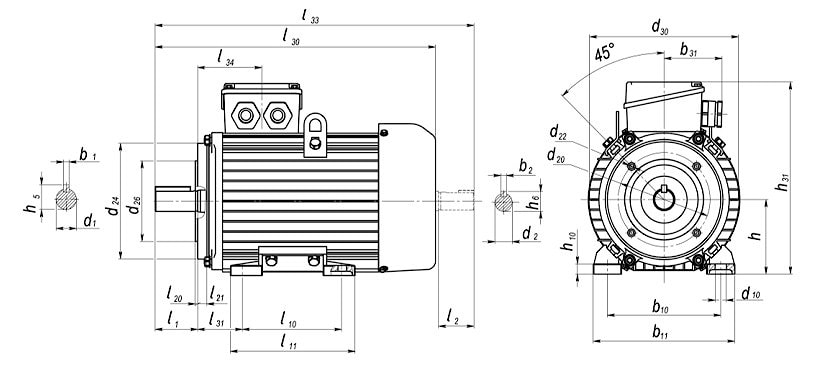

Присоединительные размеры комбинированное исполнение c малым фланцем (IM2101, B34):

l₃₀	l₃₃	h₃₁	d₃₀	l₁	l₂	l₁₀	l₁₁	l₂₀	l₂₁	l₃₁	l₃₄	d₁	d₁₀	d₂₀	d₂₂	d₂₄	d₂₆	b₁	b₁₀	b₁₁	h	h₅	h₁₀
420	473	277	218	60	50	140	176	3.5	14	63	91	28	12	130	M8	160	110	8	160	200	100	31	9
420	473	277	218	60	50	140	176	3.5	14	63	91	28	12	165	M10	200	130	8	160	200	100	31	9
