Электродвигатель АИР100S4 и А100S4 (3.0 кВт)

1500 об/мин

Электрические параметры:

Номинальная мощность – 3.0 кВт;

Фактические обороты выходного вала – 1410 об/мин;

КПД – 82.0%;

Номинальный ток – 7,3 А (при 380В);

Пусковой ток – 40,15 А;

Номинальный крутящий момент – 16.66Nm;

Пусковой момент - 44.99Nm;

Максимальный момент – 49.99Nm;

Момент инерции – 0.0082кгм²;

Масса – 21 кг;

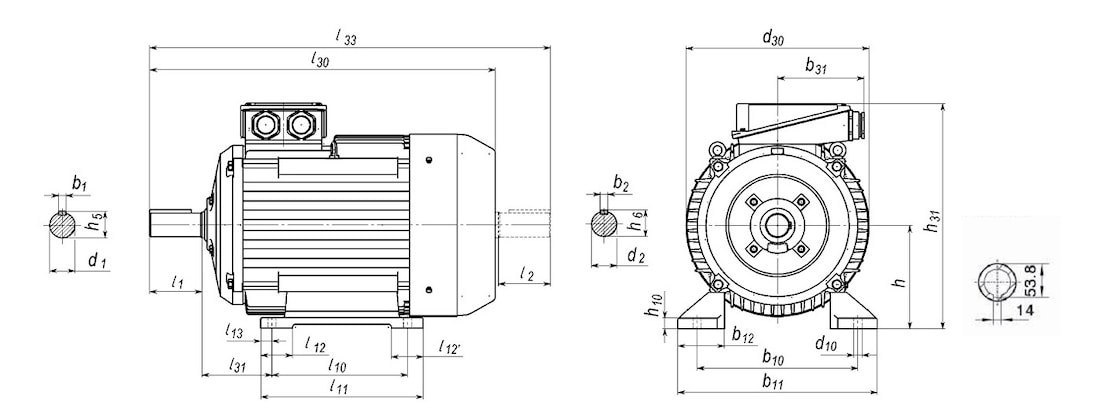

• Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l30	l33	h31	d30	l1	l2	l10	l11	l12	l13	l31	d1	d2	d10	b1	b2	b10	b11	b12	b31	h	h5	h6	h10
420	475	277	218	60	50	140	176	45	18	63	28	24	12	8	8	160	200	40	83	100	31	27	9

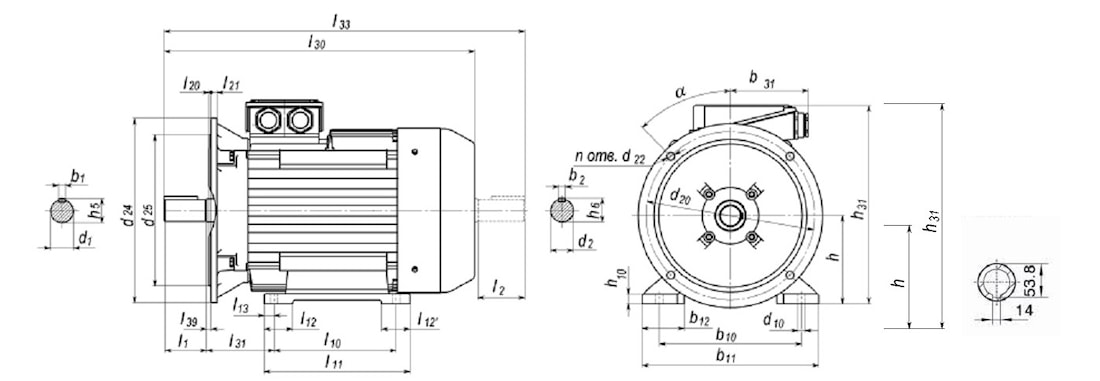

• Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

l30	h31	d30	l1	l10	l11	l12	l13	l31	d1	d2	d10	b1	b2	b10	b11	b12	b31	h	h5	h6	h10
420	277	218	60	140	176	45	18	63	28	24	12	8	8	160	200	40	83	100	31	27	9

• Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):


l30	h31	d30	l1	l10	l11	l20	l21	l30	l31	d1	d2	d10	d20	d22	d25	b1	b2	b10	b11	b12	b31	h	h5	h6	n
420	277	250	60	112	176	4.0	11	0	63	28	24	12	215	14	180	8	8	160	196	40	83	100	31	21.5	4

• Присоединительные размеры исполнение c малым фланцем (IM3681, IM3001, B14):

l30	l33	h37	d30	l1	l2	l20	l21	l34	d1	d2	d20	d22	d24	d26	b1	b2	b31	h5	h6
420	473	185	218	60	50	3.5	14	91	28	24	115	M8	160	110	8	8	75	31	27
420	473	185	218	60	50	3.5	14	91	28	24	130	M10	200	130	8	8	75	31	27

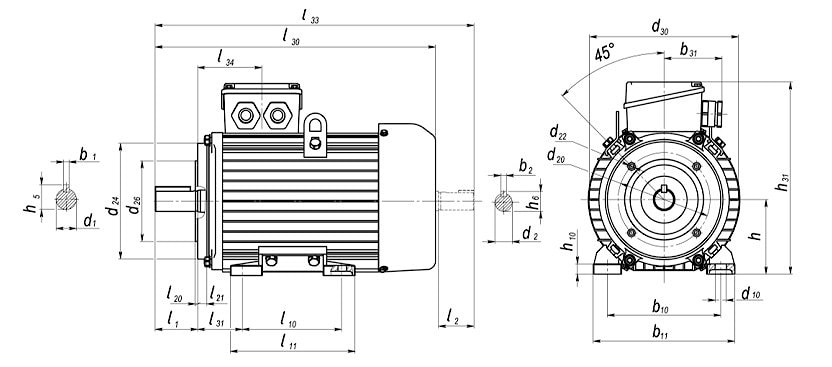

Присоединительные размеры комбинированное исполнение c малым фланцем (IM2101, B34):

l30	l33	h31	d30	l1	l2	l10	l11	l20	l21	l31	l34	d1	d10	d20	d22	d24	d26	b1	b10	b11	h	h5	h10
420	473	277	218	60	50	140	176	3.5	14	63	91	28	12	130	M8	160	110	8	160	200	100	31	9
420	473	277	218	60	50	140	176	3.5	14	63	91	28	12	165	M10	200	130	8	160	200	100	31	9
