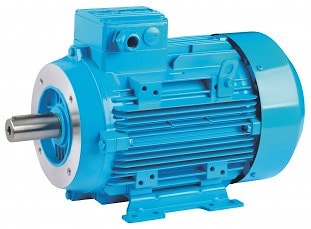

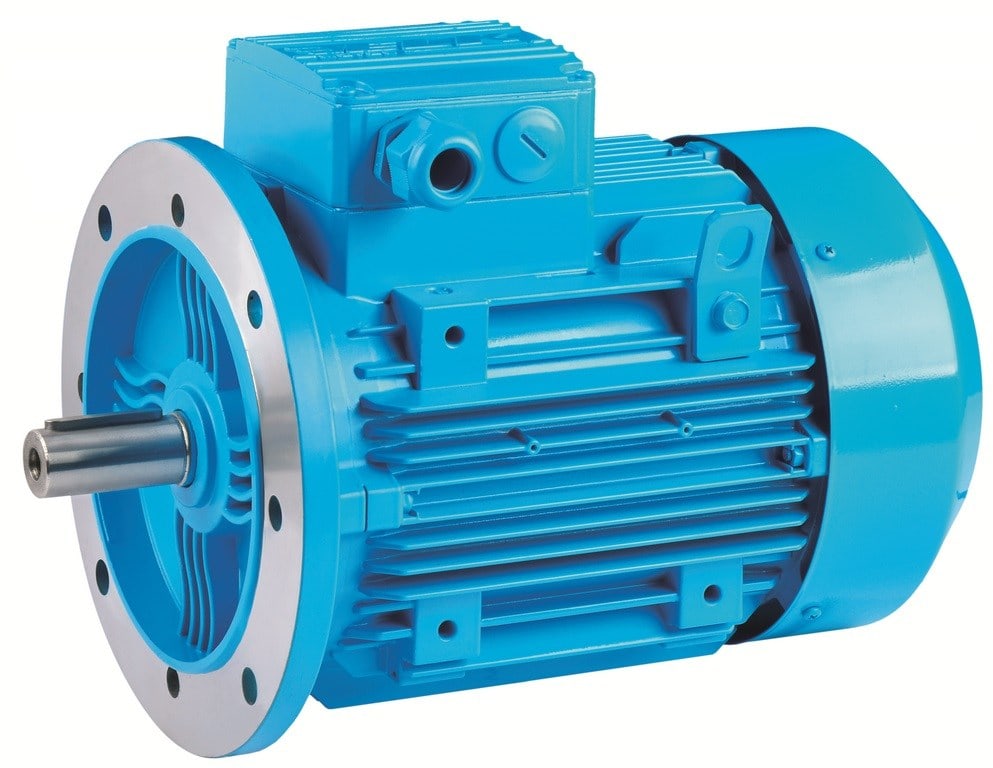

Электродвигатель АИР80А2, 5A80MA2 и А80А2 (1.5кВт)

3000 об/мин

Электрические параметры:

Номинальная мощность – 1500 Вт

Фактические обороты выходного вала – 2880 об/мин (при IE1) , - 2880 об/мин (при IE2);

КПД – 82.0% (при IE1), 82.0% (при IE2);

Номинальный ток – 3.3 А (при 380В);

Пусковой ток – 19.8 А;

Номинальный крутящий момент – 4.0Nm (при IE1), 4.1Nm (при IE2);

Пусковой момент - 9.79Nm;

Максимальный момент – 10.60Nm;

Момент инерции – 0,0015кгм²;

Масса – 13 кг;

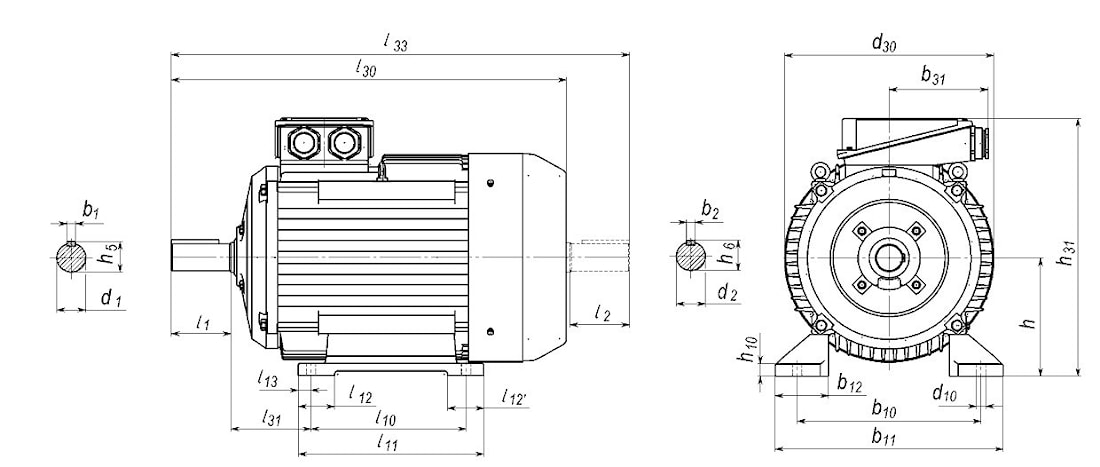

• Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l30	l33	h31	d30	l1	l2	l10	l11	l12	l13	l31	d1	d2	d10	b1	b2	b10	b11	b12	b31	h	h5	h6	h10
300	343	207	175	50	40	100	130	32	15	50	22	19	10	6	6	125	159	31	75	80	24.5	21.5	8

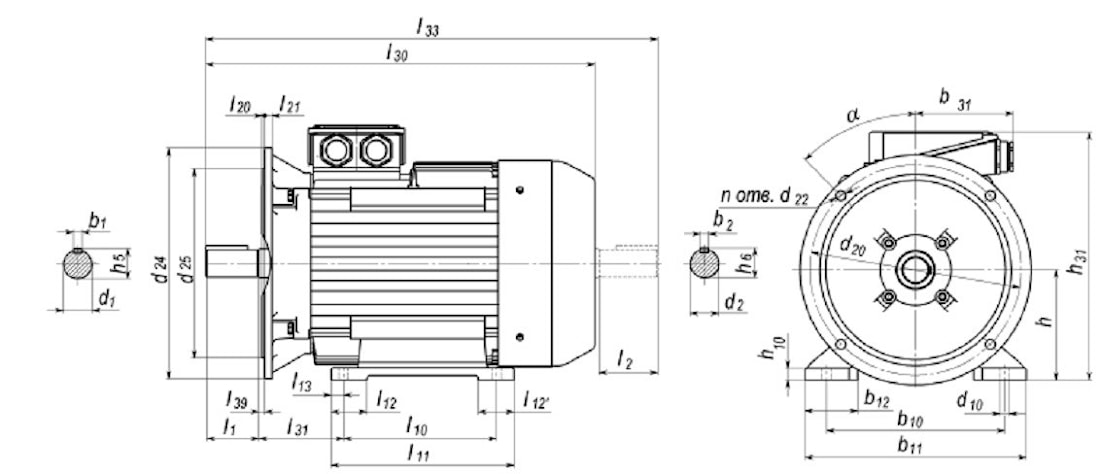

• Присоединительные размеры, комбинированное исполнение IM2081:

l30	h31	d30	l1	l10	l11	l12	l13	l20	l21	l30	l31	d1	d2	d10	d20	d22	d25	b1	b2	b10	b11	b12	b31	h	h5	h6	n
300	207	200	50	100	130	32	15	3.5	10	0	50	22	19	10	165	11	130	6	6	125	160	31	75	80	24.5	21.5	4

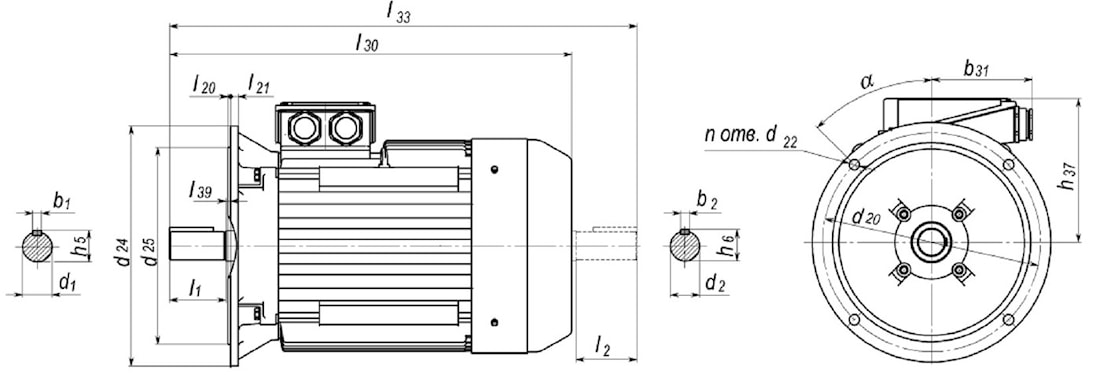

• Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):

l30	l33	h37	d24	l1	l2	L20	l21	l39	d1	d2	d20	d22	d25	b1	b2	b31	h5	h6	n	α
300	343	127	200	50	40	3.5	10	0	22	19	165	11	130	6	6	75	24.5	21.5	4	450

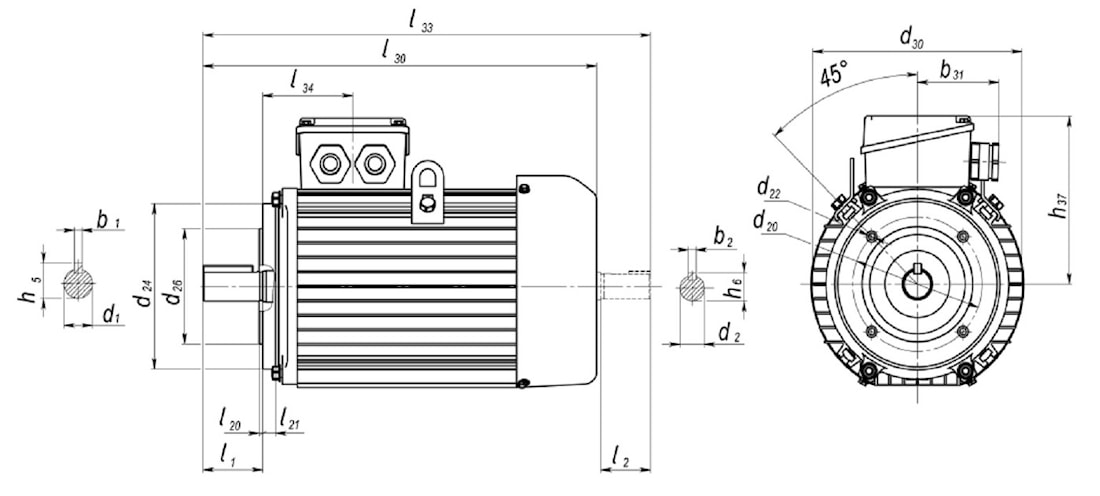

• Присоединительные размеры исполнение c малым фланцем (IM3681, IM3001, B14):

l30	l33	h37	d30	l1	l2	l20	l21	l34	d1	d2	d20	d22	d24	d26	b1	b2	b31	h5	h6
300	342	127	175	50	40	3.0	10	82	22	19	100	M6	120	80	6	6	75	24.5	21.5
300	342	127	175	50	40	3.5	10	82	22	19	130	M8	160	110	6	6	75	24.5	21.5
