Электродвигатель АИР63B6 и AДМ63B6 (0.25кВт)

1000 об/мин

Электрические параметры:

Номинальная мощность – 250Вт

Фактические обороты выходного вала – 860 об/мин;

КПД – 59.0%;

Номинальный ток – 1.29А (при 380В);

Пусковой ток 4.7 А;

Номинальный крутящий момент – 1.64Nm;

Пусковой момент - 3.28Nm;

Максимальный момент – 3.60Nm;

Масса – 5.2 кг;

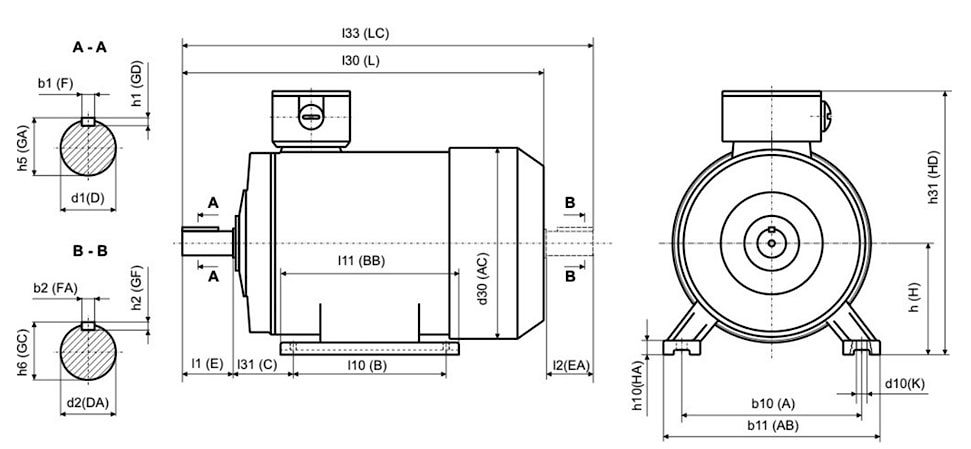

• Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

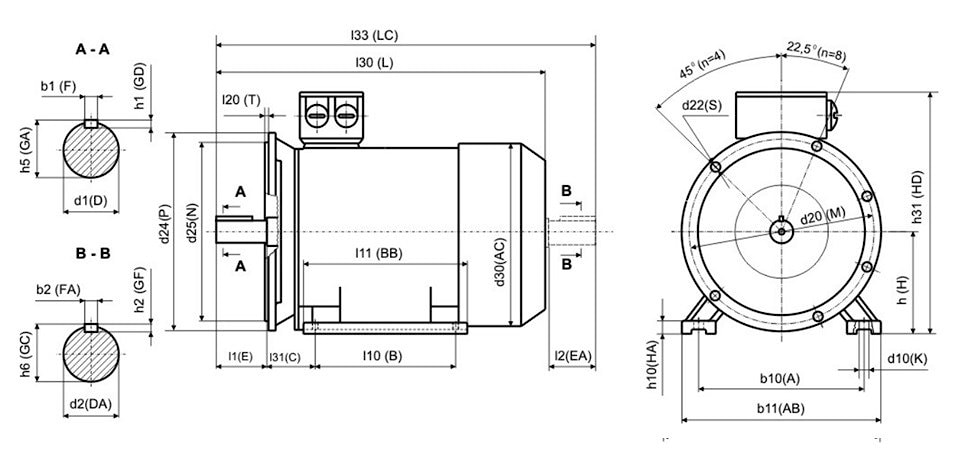

• Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

				Габаритно-присоединительные размеры, мм
l30	l33	h31	d30	b10	l10	l31	d1	d2	l1	l2	b1	b2	h5	h6	h1	h2	h	h10	d10	d20	d25	d24	l20	d22	l21
226	259	170	140	100	80	40	14	14	30	30	5	5	16	16	5	5	63	7	7	130	110	160	3,5	10	9

Установочные размеры для электродвигателя АИР 63В6 с малыми фланцами (IM21хх и IM36хх)

d20	d22	d24	d25	l20
75/100	M5/M6	90/110	60/80	2.5/3.0
