Соосный мини мотор редуктор НН28 и НV28
Номинальная мощность – 0.55 кВт
Выходные обороты: 60 об/мин … 500 об/мин

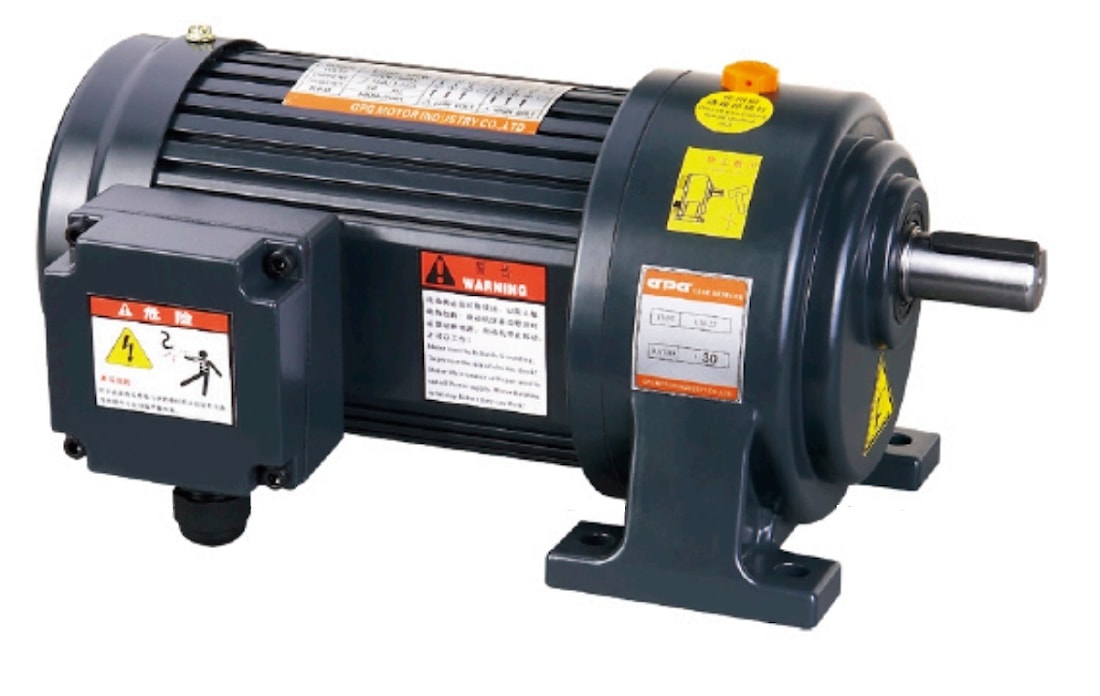

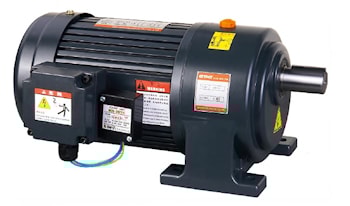

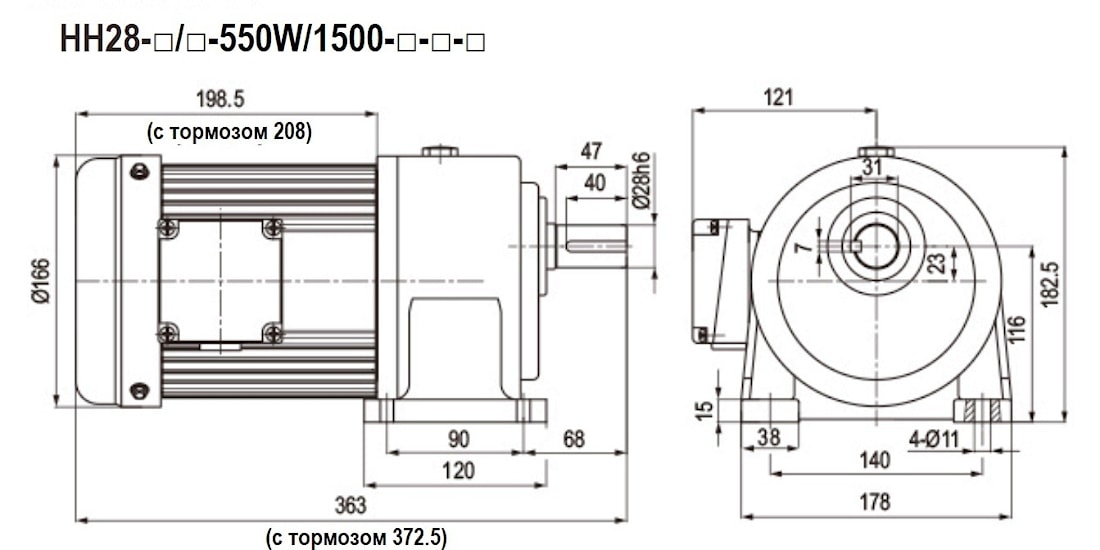

Мини мотор-редуктор НН28 (исполнение на лапах) – небольшой трансмиссионный узел, номинальной мощностью 550 Вт, выпускается с выходными оборотами 60 об/мин … 500 об/мин., и соответственным крутящим моментом 9Нм …70Нм ( в зависимости от передаточного числа).

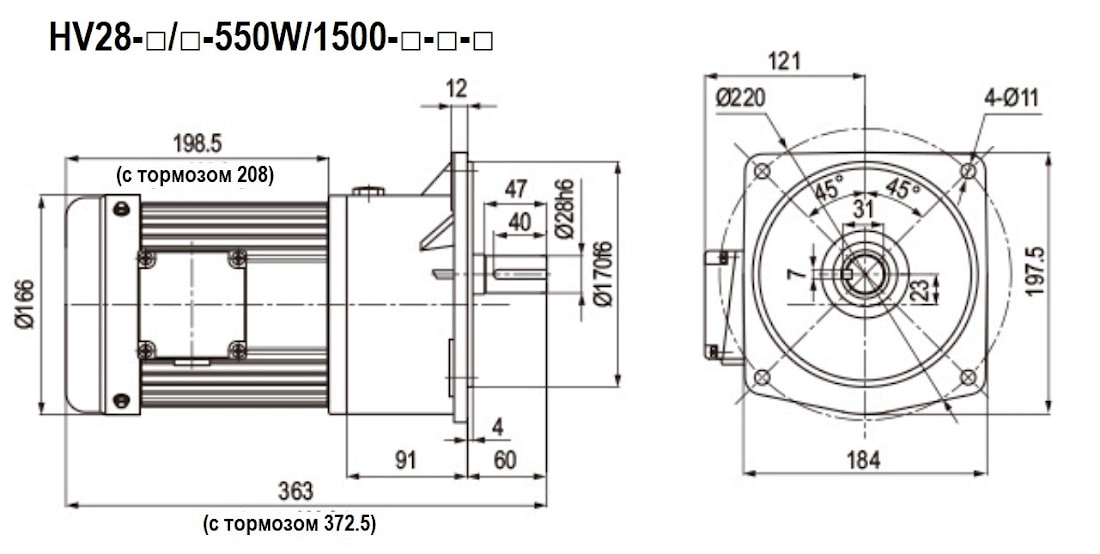

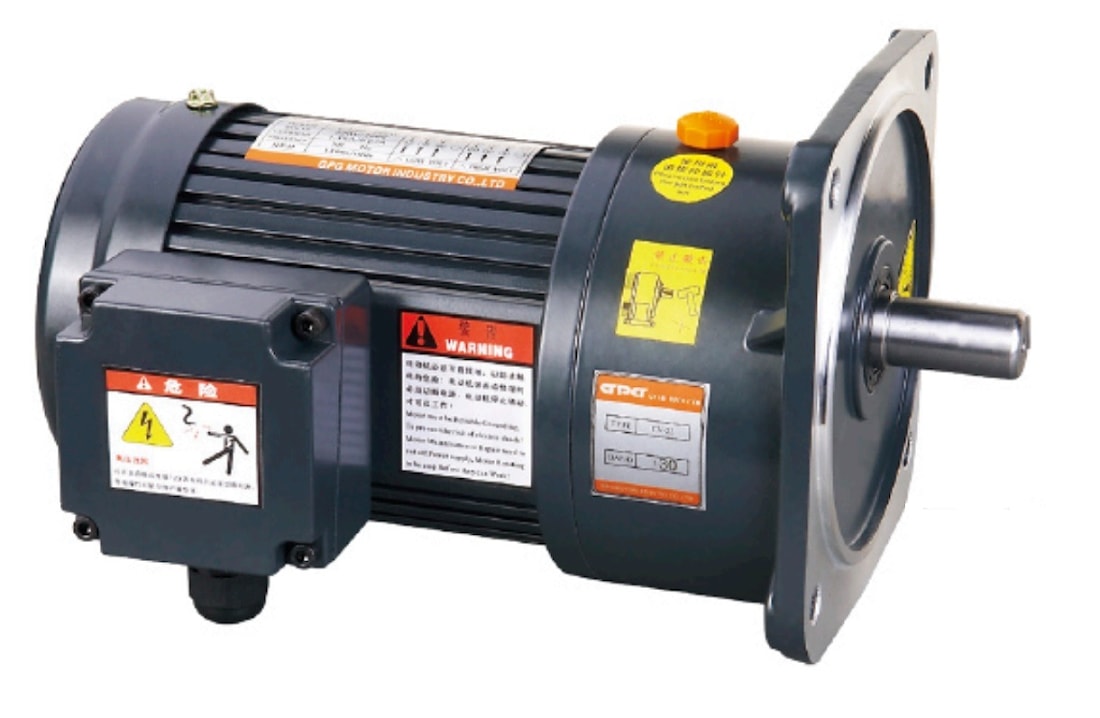

Мини мотор-редуктор HV28 (фланцевое исполнение) – компактное приводное решение; электродвигатель и редуктор. Мотор на выбор может иметь трехфазное питание 3*380 В; 3*220 В или 3*220/380 В; однофазное 1*220 В или 1*110 В; питание тормоза (для мотор-редуктора, оснащенного электромагнитным тормозом) может быть от постоянного или переменного тока.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n2 (об/мин-1)

М2 (Нм)

i

m (кг)

60

70

25

HH28(HV28)-60/25K-550W/1500-□-□-□

12

75

56

20

HH28(HV28)-75/20K-550W/1500-□-□-□

12

100

37

15

HH28(HV28)-100/15K-550W/1500-□-□-□

12

150

22

10

HH28(HV28)-150/10K-550W/1500-□-□-□

12

300

11

5

HH28(HV28)-300/5K-550W/1500-□-□-□

12

500

9.0

3

HH28(HV28)-500/3K-550W/1500-□-□-□

12





Условное обозначение

Мотор-редуктор

HV28

100

/

15K

550W

/

1500

S3

-

-

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH28

(на лапах; d=28)

HV28 (фланец; d=28)

60

75

100

150

300

500

25

20

15

10

5

3

550W 0.55кВт

1500 – 1500 об/мин

S2 3ф220В

S3 38

S2/3 220/380В

L – DC

- - нет опций

BR1 (B)

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF

термисторы;

TW

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO

тропический климат;

IG – энкодер
