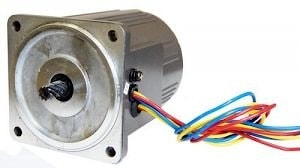

Мини электродвигатель 5IK60W, 5RK60W, 5IK60W-M (60 Ватт)

Номинальная мощность - 0,06 кВт

Выходные обороты: 1300 об/мин

Асинхронный электрический двигатель мощностью 0,06 киловатт предлагается следующими моделями:

1 фаза 110 V: 5IK60W-C1, 5RK60W-C1, 5IK60W-C1-M;

1 фаза 220 V: 5IK60W-C2, 5RK60W-C2, 5IK60W-C2-M;

3 фазы 220 V/380 V: 5IK60W-S2/S3, 5IK60W-S2/S3-M;

3 фазы 220 V: 5IK60W-S2, 5IK60W-S2-M;

3 фазы 380 V: 5IK60W-S3, 5IK60W-S3-M.
Выходные обороты: 1300 об/мин.
Однофазные модели комплектуются конденсаторами 3,5 мкФ (220 В) и 14 мкФ (110 В). Потребляемые токи - 0,50 А – 1.0 А. Пусковые моменты - 0,42 Nm/1,1 Nm.

Модель комплектуется крыльчаткой для самообдува.

Схема подключения
Опции
Условное обозначение

Модель двигателя	Мощность		Параметры напряжения					Конденсатор		Момент		Режим работ
	Вт	Об.	Фаза		В	Гц	А	мкФ		Ном., мНм	Пуск., мНм
Асинхронные индукционные моторы
5IK60W-C1-A1(A2)	60Вт*1300об		1		110	50	0.92	14	440		400	Равномерный Продолжительный
5IK60W-C2-A1(A2)			1		220		0.48	3.5	440		400
5IK60W-S2-A1(A2)			3		220		0.50	-	440		1100
5IK60W-S3-A1(A2)			3		380		0.30	-	440		1100
Асинхронные реверсивные моторы
5RK60W-C1-A1(A2)	60Вт*1300об			1	110	50	1.00	15		460	420	Реверсивный Краткосрочный
5RK60W-C2-A1(A2)				1	220		0.91	4.0		460	420
Моторы со встроенным электромагнитным тормозом
5IK60W-C1-A1(A2)-M	60Вт*1300об			1	110	50	1.00	15		440	420	Прерывистый Краткосрочный
5IK60W-C2-A1(A2)-M				1	220		0.54	4.0		440	420
5IK60W-S3-A1(A2)-M				3	380		0.30	-		460	1100

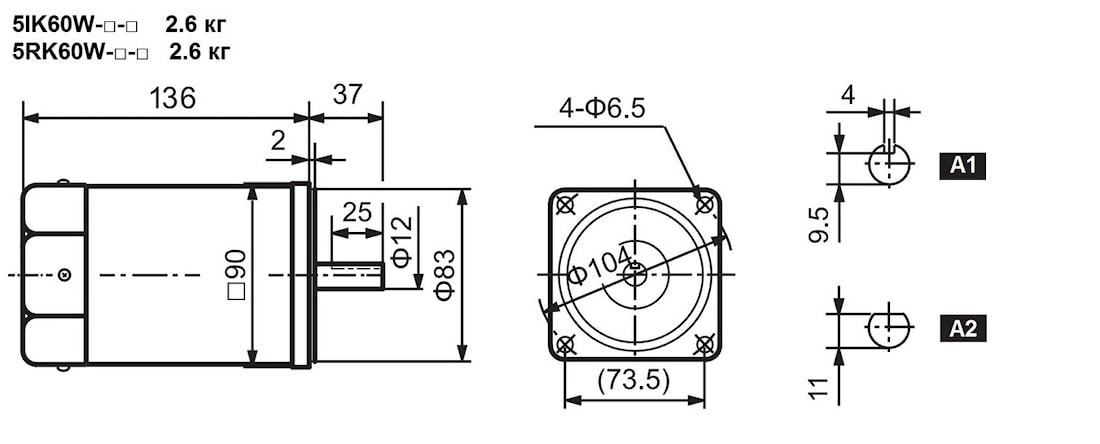

Стандартная модель

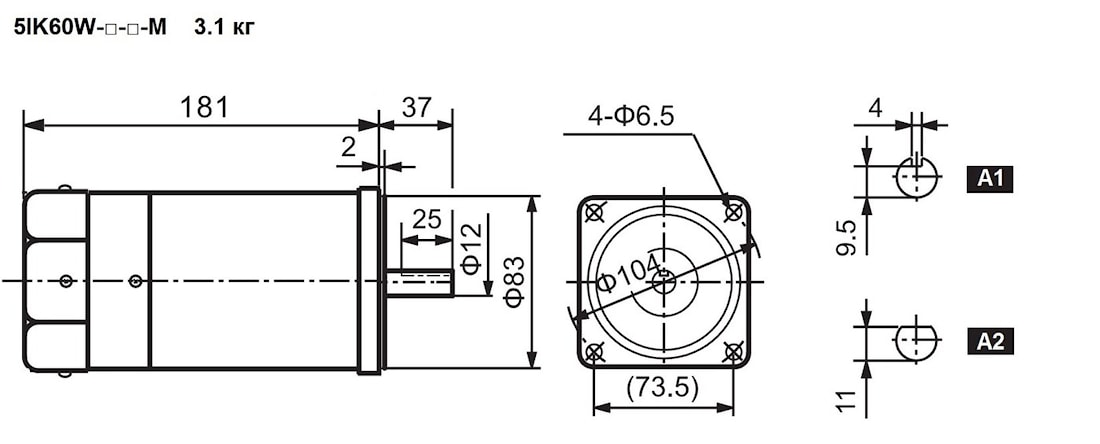

Модель с электромагнитным тормозом

Мини электродвигатели марок 5IK60W, 5RK60W, 5IK60W-M можно рассматривать как полные аналоги электродвигателей СМ09IA60SA, CM09IA60SB, CM09RA60SA, CM09RA60SB (Тайвань), 9IDD-60, 9RDD-60, 9BDD-60, 9IDK-60, 9RDK-60, 9BDK-60 (Южная Корея), 5IK60A-GC, 5IK60A-GCT2, 5IK60A-UC, 5IK60A-UCT2, 5RK60A-GC, 5RK60A-GCT2, 5RK60A-UC, 5RK60A-UCT2, 5RK60A-GCM, 5RK60A-UCM (Oriental motor), M91X60S-4L, M91X60S-4Y, M9RX60S-4L, M9RX60S-4Y, M9MX60S-4Y, M9MX60SK-4Y, M9RX60SB-4L, M9RX60SB-4Y, M9MX60SB-4Y (Panasonic) 90YS60W, 90YB60W, 90YR60W (Wanshsin).
