Угловой низколюфтовой (прецизионный) редуктор WPLQE
Угловой низколюфтовой (прецизионный) редуктор WPLQE
Входная скорость редуктора WPLQE
Критичный крутящий момент редуктора WPLQE
Максимальный крутящий момент редуктора WPLQE
Условные обозначения
Спецификация редуктора WPLQE
| Кол-во ступеней | WPLQE060 | WPLQE080 | WPLQE120 | |
| Ресурс работы, tL (ч) | Более 20 000 | |||
| Эффективность при полной загрузке, η (%) | 1 | 94 | ||
| 2 | 92 | |||
| 3 | 88 | |||
| Температура, Tmin ~ Tmax (oC) | -25 ~ +90 | |||
| Степень защиты | IP54 | |||
| Люфт, jt (угл.мин) | 1 | <16 | <13 | <11 |
| 2 | <18 | <15 | <13 | |
| 3 | <21 | <17 | <15 | |
| Жесткость на кручение, cg(Нм/угл.мин) | 1 | 1.6-2.1 | 4.7-6.3 | 10.1-13.6 |
| 2 | 1.7-2.1 | 5.1-6.3 | 11.0-13.6 | |
| 3 | 1.6-2.1 | 4.9-6.3 | 10.5-13.6 | |
| Момент инерции, J (кг*см2) | 1 | 0.223-0.390 | 0.928-1.538 | 1.852-3.235 |
| 2 | 0.223-0.379 | 0.932-1.438 | 1.919-3.400 | |
| 3 | 0.223-0.240 | 0.931-1.368 | 1.919-3.175 | |
| Допустимые радиальные нагрузки для выработки в 20 000ч, Fr20000h (N) | 900 | 2050 | 2950 | |
| Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa20000h (N) | 1000 | 2500 | 2500 | |
| Статические радиальные нагрузки, Frstat (N) | 1500 | 2500 | 4000 | |
| Статические аксиальные нагрузки, Frstat (N) | 1950 | 3800 | 3800 | |
| Вес, mG (кг) | 1 | 1.9 | 5.5 | 12.6 |
| 2 | 2.1 | 6.1 | 14.6 | |
| 3 | 2.3 | 6.6 | 16.6 | |
| Шум, Qg (dB) | 70 | 73 | 775 | |
Крутящий момент
| Кол-во ступеней | Передаточное число | WPLQE060 | WPLQE080 | WPLQE120 | |
| Номинальный крутящий момент, T2N (Нм) | 1 | 3 | 14 | 40 | 80 |
| 4 | 19 | 53 | 105 | ||
| 5 | 24 | 67 | 130 | ||
| 7 | 25 | 65 | 135 | ||
| 8 | 18 | 50 | 120 | ||
| 10 | 15 | 38 | 95 | ||
| 2 | 9 | 44 | 130 | 210 | |
| 12 | 44 | 120 | 260 | ||
| 15 | 44 | 110 | 230 | ||
| 16 | 44 | 120 | 260 | ||
| 20 | 44 | 120 | 260 | ||
| 25 | 40 | 110 | 230 | ||
| 32 | 44 | 120 | 260 | ||
| 40 | 40 | 110 | 230 | ||
| 64 | 18 | 50 | 120 | ||
| 3 | 60 | 44 | 110 | 260 | |
| 80 | 44 | 120 | 260 | ||
| 100 | 44 | 120 | 260 | ||
| 120 | 44 | 110 | 230 | ||
| 160 | 44 | 120 | 260 | ||
| 200 | 40 | 110 | 230 | ||
| 256 | 44 | 120 | 260 | ||
| 320 | 40 | 110 | 230 | ||
| 512 | 18 | 50 | 120 | ||

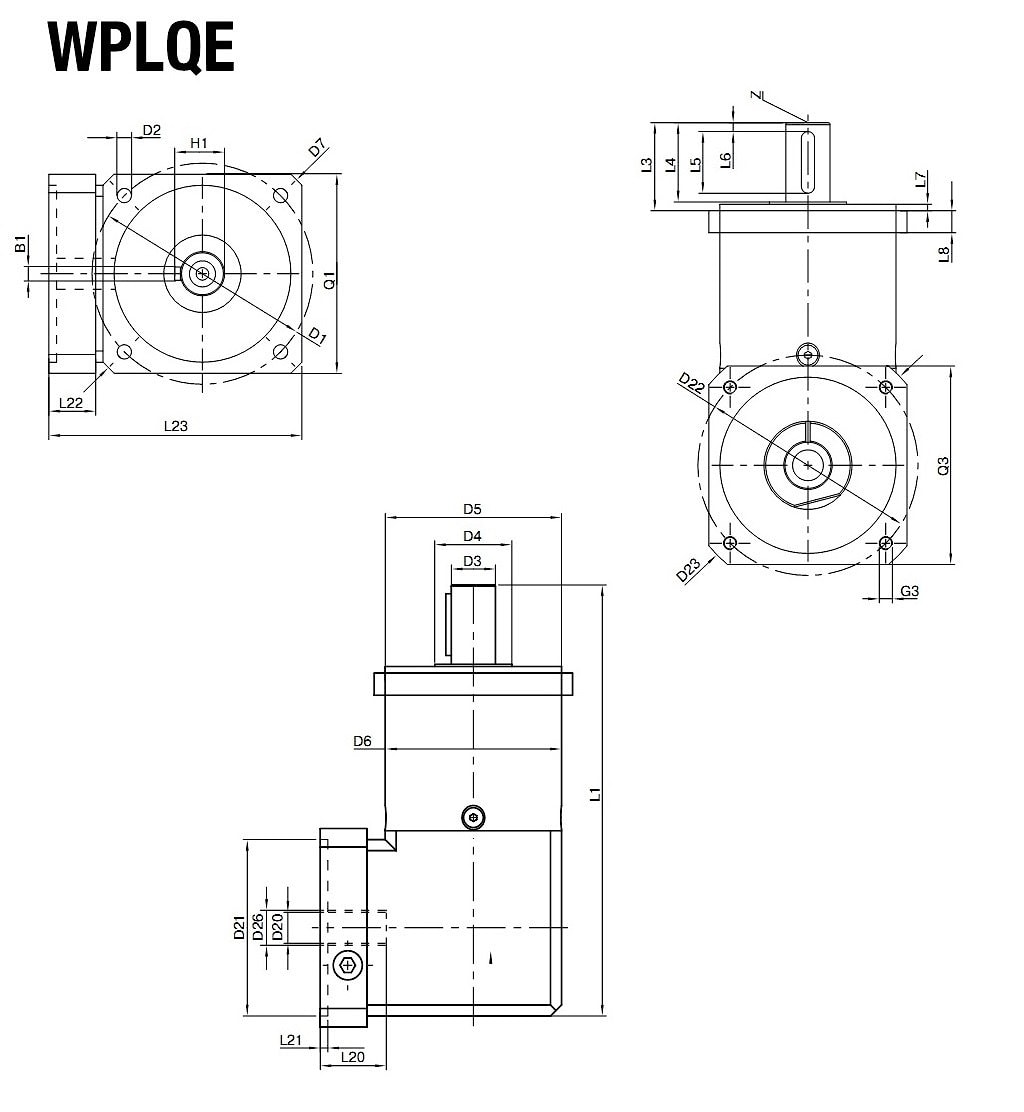

| Размеры |
 |
| Кол-во ступеней | WPLQE060 | WPLQE080 | WPLQE120 | |
| D1 | 75 | 100 | 130 | |
| D2 | 5.5 | 6.5 | 8.5 | |
| D3h7 | 16 | 20 | 25 | |
| D4 | 20 | 35 | 35 | |
| D5h7 | 60 | 80 | 110 | |
| D6 | 60 | 80 | 115 | |
| D7 | 92 | 116 | 145 | |
| Q1 | 70 | 90 | 115 | |
| L1 | 1 | 152 | 195.9 | 274.5 |
| 2 | 164.5 | 213 | 302.5 | |
| 3 | 177 | 230.5 | 330 | |
| L3 | 32 | 40 | 55 | |
| L7 | 3 | 3 | 4 | |
| L8 | 10 | 10 | 15 | |
| Выходной вал со шпонкой (по DIN6885 T1) | A 5x5x20 | A6x6x28 | A8x7x40 | |
| B1 |  | 5 | 6 | 8 |
| H1 | 18 | 22.5 | 28 | |
| L4 | 28 | 36 | 50 | |
| L5 | 20 | 28 | 40 | |
| L6 | 4 | 4 | 5 | |
| Z | M5x12.5 | M6x16 | M10x22 | |
| Вал без шпонки | ||||
| L4 |  | 28 | 36 | 50 |
