Сервоусилитель JD430

Сервоусилитель JD430 (AC220V)

Описание комуникационных портов сервоусилителей JD

Сервоусилитель JD430 (AC220V)

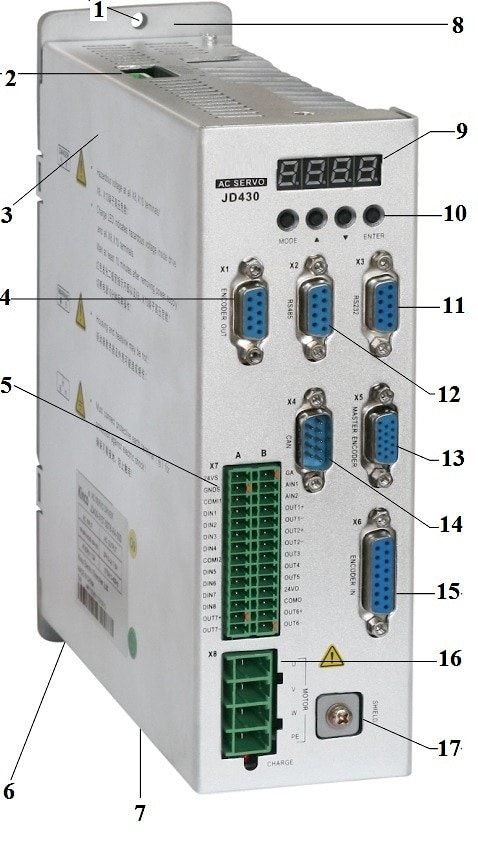

Описание
1 - Монтажное отверстие
2 - X9

24В, GND: питание 24В
STOA+, STOA-:зашитный порт А
STOB+, STOB-: защитный порт В
3 - Корпус усилителя
4 - Порт энкодера
5 - X7 (Вертикаль А)
24VA и GNDs: Питание логики
DIN1 …8: 8 дискретных входов
COMI1: Общий ноль для DIN1~DIN4
COMI2:Общий ноль для DIN5~DIN8
X8 (Вертикаль В)
GA, AIN1, AIN2: 2 аналоговых входа
24VO, COM0: 24VDC питание OUT6
OUT1…OUT7: 8 дискретных выходов (OUT6 можно подключать тормоз )
6 - Заземление
7 - X10
DC+, DC-: Разъем шины DC
RB+, RB-: Внешний тормозной резистор
R, S, T: Питание 220В
8 - Радиатор
9 - Дисплей: 4-разрядный LED дисплей, отображает статус и ошибки
10 - 4 кнопки:
Установка параметров
11 - X3: RS232
12 - X2: RS485
13 - X5: Выход мастер-энкодера
14 - X4: CAN-интерфейс
15 - X6: Вход энкодера мотора
16 - X8 U, V, W, PE:
Разъем питания мотора
17 - Подключение экрана кабеля питания


Сервоусилитель JD430 (AC220V)
Параметры
Мощность Основное напряжение питания Одно- или трех- фазное 220В -20/+15% 47-63Гц
Напряжение питания логики 18VDC~30VDC 1A
Ток Максимальный рабочий ток 10A
Пиковый ток 27.5A
Порог гашения 380VDC+/-5V
Предел перенапряжений 400VDC+/-5V
Нижний предел напряжений 200VDC+/-5V
Охлаждение Вентилятор
Вес 2,51
Габариты 220 х 195 х 66 мм
Общие функции Операторская панель 4 кнопки и 4-разрядный дисплей
Входы/выходы 7 дискретных выводов (OUT1, OUT2, OUT7 ток100мА, и OUT3~OUT6 0.5А имеют назначаемые функции 8 дискретных входов (12,5~30V) имеют назначаемые функции
Аналоговый ввод 2 аналоговых входа, используются для контроля скорости и момента, -10~10V
Выходной сигнал энкодера Выходной сигнал энкодера, используется для многоосевых конфигураций, максимальная выходная частота 2МГц
Вход мастера-энкодера Сигнал 3,3V~4.4V PUL/DIR, сигнал CW/CCW и RS422 дифференциальный сигнал, максимальная входная частота 4МГц
Обратная связь Инкрементальный A, B, Z, U, W, A/, B/, Z/, U/, V/, W/, сигнал
RS232 Максимальный бодрейд 115,2кГц, используется JD-PC ПО для связи с PC или свободный протокол для связи с контроллером
RS485 Максимальный бодрейд 115,2кГц используется протокол Modbus RTU для связи с контролером
CAN-шина Максимальный бодрейд 1МГц, используется CAN-протокол для связи с контроллером
STO-функция Подключается к контроллеру, реле или датчику для защиты системы
Среда Рабочая температура 0 ~ +40C
Температура хранения -10C ~ +70C
Влажность Менее 90%
Степень защиты IP20
Требования к установке Чистое сухое место
Способ установки Вертикальная установка
Атмосферное давление 86кПа ~ 106кПа

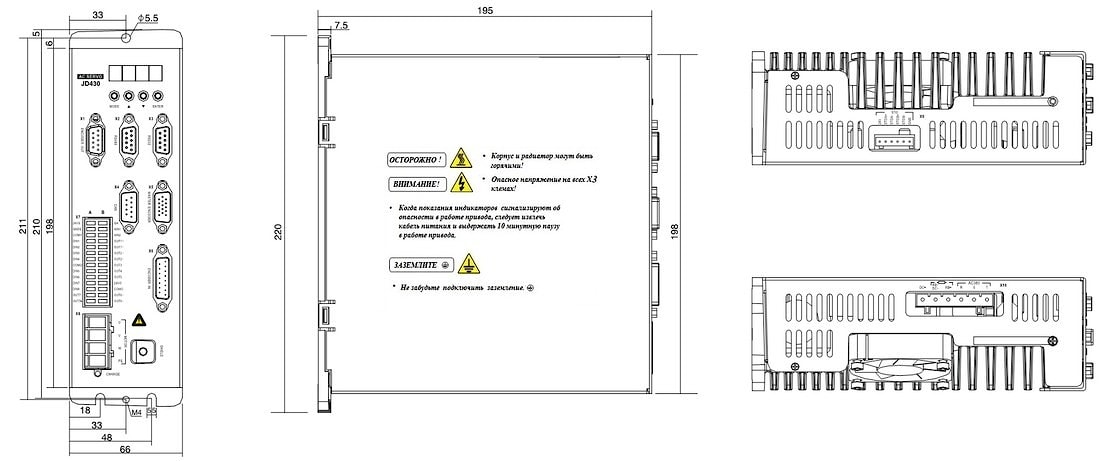

Размеры устройства
