Сервоусилитель FD серии 422

Сервоусилители FD серии 422 (AC220V)

Описание коммуникационных портов сервоусилителей FD
Сервоусилитель FD серии 422 (AC220V)

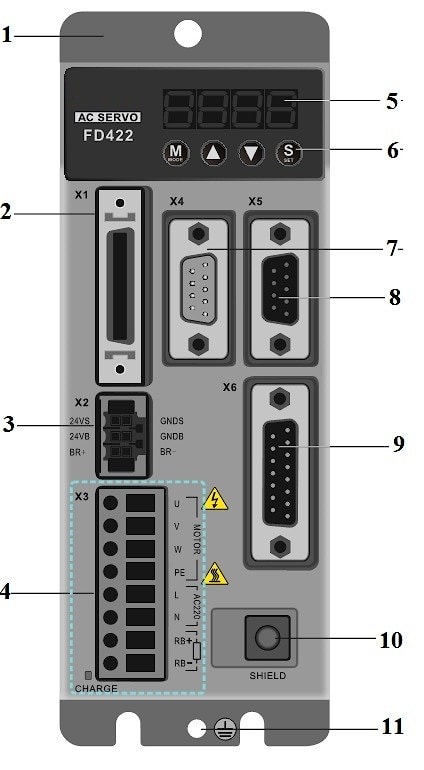

ОбозначениеРисунок.
1 - Радиатор
2 – X1
COM1, DIN1…DIN7:
7 дискретных входов
ENCO-Z, ENCO-/Z,
ENCO-B, ENCO-/B,
ENCO-A, ENCO-/A:
Выход энкодера
OUT1…OUT4:
4 дискретных выхода
GNDA, AIN1, AIN2, GNDA:
2 аналоговых входа
PUL+: Pulse+/CW+/A+
PUL-: Pulse-/CW-/A-
DIR+: Direction+/CCW+/B+
DIR-: Direction-/CCW-/B-
3 – X2
24VS и GNDS: 24V питание логики
24VB и GNDB: 24V питание тормоза
BR+, BR-: управление тормозом
4 – X3
U, V, W, PE: разъем питания мотора
L, N: AC-питание (220В)
RB+, RB-: Внешний тормозной резистор
5 - Дисплей: 5 – Дисплей 4-разрдный LED дисплей отображает статус и ошибки
6 - 4 кнопки:
Установка параметров
7 X4: «папа» - CAN-интерфейс
«мама» - RS485-порт
8 – X5: RS232
9 - X6: Вход энкодера
10 – Заземление


Сервоусилители FD серии 422 (AC220V)
Параметры
Мощность Основное напряжение питания Однофазное 220В -20/+15% 47-63Гц
Напряжение питания логики 18VDC~30VDC 1A
Ток Максимальный рабочий ток 4A
Пиковый ток 15A
Обратная связь 2500имп/об (инрементальный, 5В)
Гашение выбросов при торможении Используется внешний резистор при необходимости
Порог гашения 380VDC+/-5V
Предел перенапряжений 400VDC+/-5V
Нижний предел напряжений 200VDC+/-5V
Охлаждение Естественное охлаждение
Вес 1,2кг
Общие функции Спецификация дискретных вводов 7 дискретных входов, COM1-контакт для PNP (12.5-30В) или NPN.
Функции дискретных входов Свободно назначаемые, поддерживаются: включение привода, сброс ошибки, режим работы, пропорциональное регулирование, передний и задний концевики, референсный выключатель, реверс, контроль скорости или позиции, стоп, старт рефенцирования, включить команду и т.д.
Спецификация дискретных выходов 5 дискретных выходов, OUT1~OUT4, ток 100мА, BR+/BR- (ток 500мА) – прямое подключение тормоза
Функции дискретных выходов Свободно назначаемые, поддерживают: привод готов, ошибка, позиция достигнута, мотор на нулевой скорости, тормоз, скорость достигнута, Z-сигнал, максимальная скорость в режиме момента, ограничение позиции, референсная точка найдена, мультипозиционирование завершено
Аналоговый ввод 2 аналоговых входа, используются для контроля скорости и момента, -10~10V
Выходной сигнал энкодера Выходной сигнал энкодера, используется для многоосевых конфигураций, максимальная выходная частота 2МГц
RS232 Максимальный бодрейд 115,2кГц, используется JD-PC ПО для связи с PC или свободный протокол для связи с контроллером
RS485 Максимальный бодрейд 115,2кГц используется протокол Modbus RTU для связи с контролером
CAN-шина Максимальный бодрейд 1МГц, используется CAN-протокол для связи с контроллером
Защитная функция Защита от перенапряжений и низких напряжений, защита от перегрева токовой цепи и общего перегрева, защита от короткого замыкания
Среда Рабочая температура 0 ~ +40C
Температура хранения -10C ~ +70C
Влажность Менее 90%
Степень защиты IP20
Требования к установке Чистое сухое место
Способ установки Вертикальная установка
Атмосферное давление 86кПа ~ 106кПа

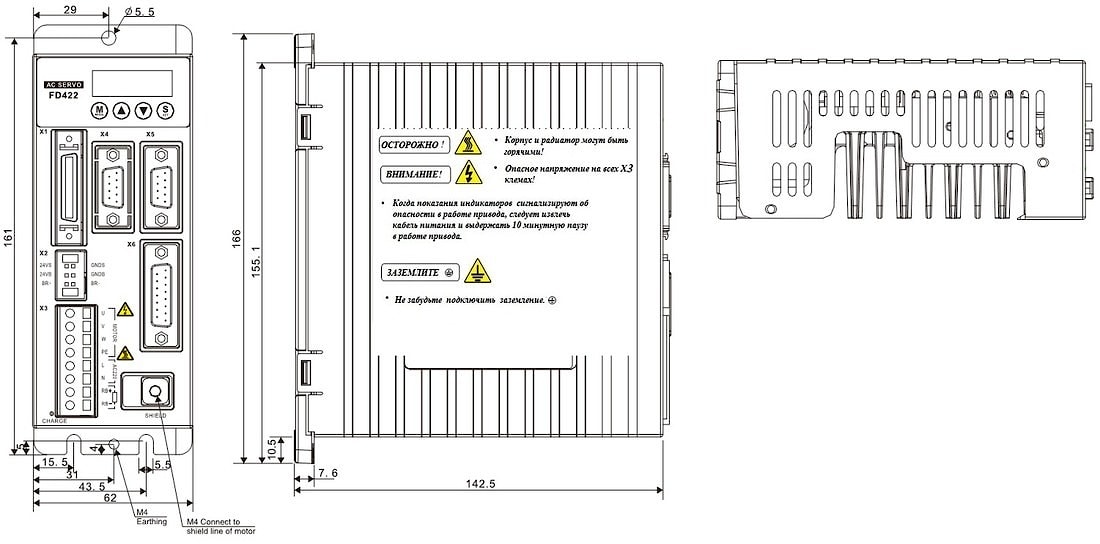

Размеры устройства
