Серводвигатель SMH40 и SMH40-B
Номинальная мощность - 50 Вт и 100 Вт
Момент удержания - 0,17Nm и 0.35Nm

АС серводвигатели SMH40S-0005-30AA , SMH40S-0010-30AA (конфигурация без электромагнитного устройства торможения) и SMH40S-0005-30AB , SMH40S-0010-30AB (с оным) – наиболее малогабаритные серво моторы серии SH мощность - 0,05кВт и 0,1 кВт. Легкие и компактные, момент удержания не превышает 0,17Нм и 0,35Нм соответственно. Высокие показатели для своего класса момента инерции – 0,31кг*см2 и 0,60 кг*см2. В стандартной компоновке оснащен инкрементальным энкодером - 2500 об/мин. Степень защиты не ниже IP65.
Для увеличения крутящего момента на выходном валу, без потери точности ротаций используют низколюфтовой редуктор.
В зависимости от конечных целей Вашего приводного решения рекомендуемые сервоусилители:

Гарантия на оборудование – 12 месяцев

Техническая спецификацияSMH40S-0005-30AASMH40S-0005-30ABSMH40S-0010-30AASMH40S-0010-30AB
ПараметрЗначение
Номинальная мощность, РN(W)5050100100
Номинальный момент, TN(Nm)0.160.160.320.32
Номинальная скорость, nN(rpm)3000300030003000
Номинальный ток, IN(A)0.70.71.41.4
Максимальный момент, Tm(Nm)0.480.480.960.96
Максимальный ток, Im(A)2.12.14.24.2
Момент удержания, Ts(Nm)0.1760.1760.3520.352
Ток удержания, Is(A)0.770.771.541.54
Сопротивление линия-линия RL(Ω)16.616.65.535.53
Индуктивность линия-линия LL(mH)141466
Электрическая постоянная, e(ms)0.840.841.081.08
Механическая постоянная, m(ms)1.281.280.860.86
Постоянная обратного напряжения, Ke (V/krpm)16161414
Постоянная момента, Kt(Nm/A)0.2650.2650.2650.265
Момент инерции ротора, Jm (кг*см2)0.0310.0310.0.590.061
Число пар полюсов4444
Нарастания напряжения (кВ/µS)8888
Степень изоляцииFFFF
Максимальное радиальное усилие (Н)120120120120
Максимальное осевое усилие (Н)60606060
Вес (кг)0.50.80.81.0
Длина мотора (мм)85.3119110.8145
Определение позицииИнкрементальный энкодер 2500 им/об
ОхлаждениеЗакрытый способ, не вентилируемый
Пыле- влаго- защитаIP65
Температура-200C ~ +400C
ВлажностьНе более 90%
РасположениеВдали от горючих газов масла и пыли
ВысотаМакс. Высота 4000 м.

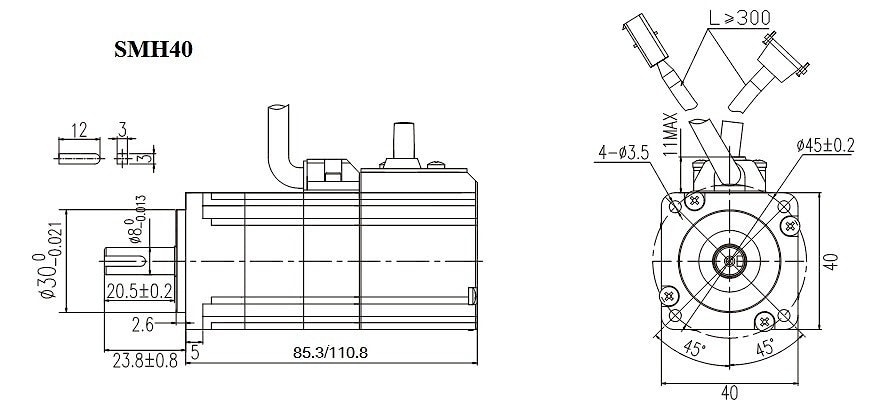

Стандартное исполнение серводвигателя

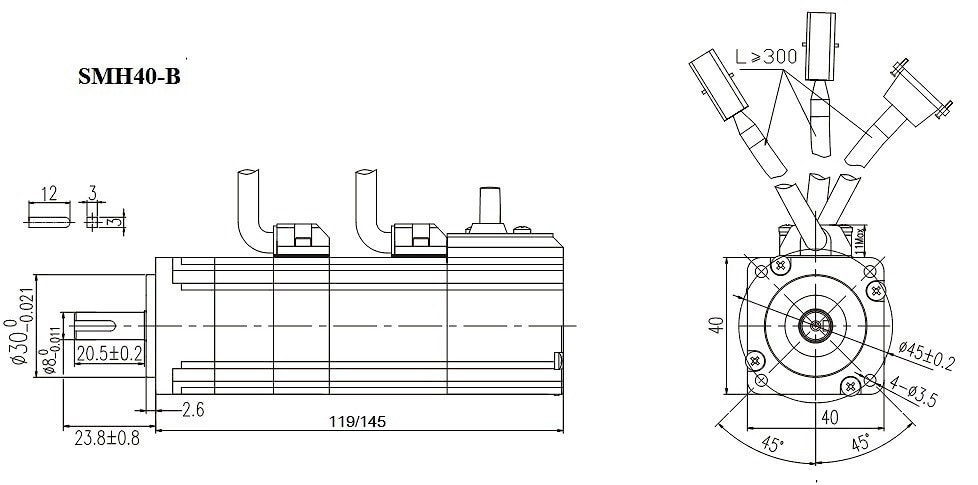

Исполнение серводвигателя с тормозом
