Гибридный шаговый двигатель 130мм NEMA52
Момент удержания - 27.0Nm и 40.0Nm
Шаг - 1.8 , Двухфазный

Двухфазный гибридный шаговый двигатель 130 серии - 2S130Y063R8 , 2S130Q-039M0 - эргономичный, высокоэффективный и надежный привод, предназначенный для устойчивой работы в самых неблагоприятных условиях.
Размерность шага - 1,8 градуса. Крутящий момент - 27 Нм и 40 Нм.

Рекомендуемый драйверы: 2М2280N и 2М1180N (предварительно ознакомьтесь с инструкцией по эксплуатации).
Рекомендуемая полевая шина: FM860.
Применяемые редукторы с шаговыми двигателями NEMA52: прецизионные редукторы - повышают крутящий момент, уменьшают плавность хода шагового привода.

Условное обозначение шагового двигателя
Подключение шагового двигателя

Техническая спецификация2S130Y063R82S130Q-039M0
ПараметрЗначениеЗначение
Шаг1.80 (+/-5%)1.80 (+/-5%)
Ток на фазе7.0А6.0А
Удерживающий момент40Nm27Nm
Амортизирующий момент1.5Nm0.8Nm
Сопротивление обмоток0.9Ом (+/-10%)0.65Ом(+/-10%)
Индуктивность обмоток9.5(+/-20%)mH13.8(+/-20%)mH
Момент инерции48.4кг*см233.3кг*см2
Длина мотора (L)230мм165мм
Количество проводов питания4
Класс изоляцииВ
Удерживаемое напряжение1800V AC 1S 5мА
Допустимые аксиальные нагрузки60N
Допустимые радиальные нагрузки220N
Температура-200С - +500С
Сопротивление изоляцииМинимум 100Мом при 500V DC
Вес19кг13кг
Частота без нагрузок4,1К4,9К

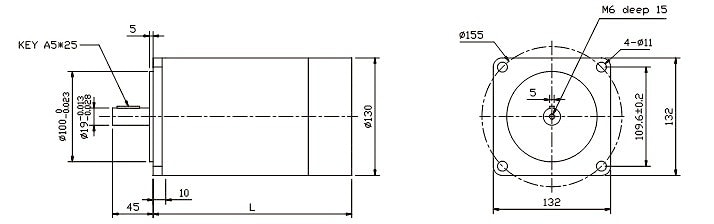

Размеры устройства
