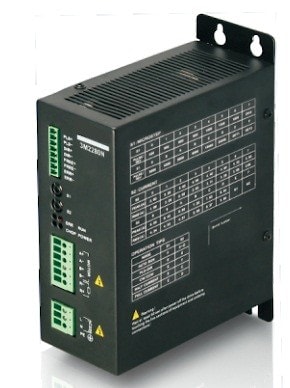

Драйвер 3M2280N 3-х фазный
3-х фазный
Драйвер 3M2280N относится к классу управляющих элементов к шаговым двигателям трехфазной конструкции. Уникальное предложение для рынка соответствующих устройств, высокая производительность, функциональность, простота в эксплуатации, рациональная цена. Сохранение самого высокого уровня производительности шагового двигателя поддерживаетсяНовшество реализовано в функции запоминания: запись последней позиции ротора перед отключением, исключение проворотов ротора при повторном включении.
Управление производится по PLS+DIR (импульс/направление) или по CW/CCW (право/левостороннему движению).
Благодаря функции сглаживания при дроблении шага, есть возможность, компенсировать входной импульс, сделать работу двигателя максимально бесступенчатой и равномерной.
Также имеется автоматическая функция "half current" в статическом состоянии, которая обеспечивает эффективное потребление, оберегает устройство от перегрева.
Предусмотрено 14 значений дробления шага , до 20000 импульсов /оборот, предельные токи на фазу 8А.
Поддерживается защита от перенапряжения, от падения напряжения, от перегрузок по току, перегрева и т.д. устройства.
Драйвер используется с мотором 3S85Q-040F7 .
Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя
| Технические параметры | |
| Параметр | Значение |
| Рабочее напряжение | 220V AC +/-15% (50Гц) (187 ~253V AC) |
| Защита перенапряжения | 395V DC |
| Защита падения напряжения | 200V DC |
| Температура перегрева | >80C (или уровень, допускаемый термистром) |
| Выходные токи (А) | 2.8A, 3.2A, 3.6A, 4.0A, 4.4A, 4.8A, 5.2A, 5.6A, 6.0A, 6.4A, 6.8A, 7.2A, 7.6A, 8.0A |
| Дробление шага | 400, 500, 600, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000, 6000, 10000, 20000 |
| Адаптация к моторам | 110-ой, 130-ой высоты 3-х фазных гибридных ШД |
| Функция <Half current> | Автоматическая |
| Входной сигнал | PLS(CW) DIR(CCW) A/B, FREE; Диапазон токов 6~16mA |
| Выходной сигнал | ERR, открытый коллекторный, максимальные токи 20мА |
| Контрольный сигнал | PLS+ DIR; CW/CCW, A+B |
| Защита | От перенапряжений, падения напряжения короткого замыкания, перегрева |
| Охлаждение | Естественное |
| Рабочая среда | Предостерегать от попаданий металлической стружки |
| Влажность среды | <85% PH |
| Температура среды | 00С - +400С |
| Хранение | -200С ~ +700С |
| Вес | 1,5кг |
| Габариты | 201х147х66 мм |
| Степень защиты | IP20 |

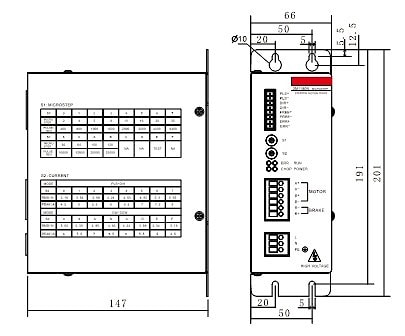

| Размеры устройства . |
 |
