Драйвер 2M530
2-х фазный, биполярный, микрошаговый

Наиболее популярной моделью драйвера для двухфазных гибридных шаговых двигателей 56-ой и 86-ой величины - является драйвер 2M530. Биполярный драйвер предназначен для эксплуатации в микро шаговых режимах эксплуатации, с максимально подаваемым напряжением - 48 Вольт. Подаваемые токи регулируется DIP-переключателем, токи переключаются в зависимости от спецификации используемого мотора и классификации производимых операций.
Сила тока, подаваемого на фазу, до 5,3А.
DIP-переключатель используется для установки более эффективных режимов потребления токов.
Включена функция «автономной работы привода».
Дробления шага производится DIP-переключателем, максимальное дробление 256/200, смотрите функции DIP-переключателя.
Наиболее подходящий для управления двигателями: 2S56Q-02741 , 2S56Q-02054 и 2S56Q-02976.

Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя

Технические параметры
ПараметрЗначение
Напряжение24 ~ 48V DC
Ток на фазе1.2 ~ 3.5A
Ток сигнала на входе6 ~ 16mA
ОхлаждениеЕстественное
Рабочие средаИсключить попадание эрозивных газов,
масла, металлической стружки
Температуры-100С ~ +450С
Влажность<85%
Вес0.7кг.


Размеры устройства




Если вы хотите купить драйвер 2m530 , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск

Ещё из раздела Драйверы к шаговым моторам

    Драйвер 2М412 предназначен для эксплуатации с двухфазными шаговыми моторами, гибридной конструкции, реализована функция точного микро размерного дробления шага и т.д. причем напряжение питания - 40В; сила тока, подаваемого на фазу - 1,2А; напряжение ...
      Драйвер 2М420 используется для управления двухфазными шаговыми двигателями, максимально допустимое напряжение 40В; токи, подаваемые на фазу, до не превышают значений - 2,5А. Отмечаем полную совместимость драйвера с любыми 2-х фазными гибридными ...
        Достоинства драйвера 2М880N к двухфазным биполярным шаговым двигателям - это высокая производительность, всецелая многофункциональность, простота в запуске, в опциях, в эксплуатации, рациональная цена. Драйвер оснащен автоматическим параметрическим ...
          Производительность, функциональность, простота в эксплуатации и разумная цена - достоинства драйвера 2M1180N к шаговым моторам 2-х фазным, биполярным и микрошаговым. Обеспечение оптимальной производительности двигателя достигается за счет ...
            Высокопроизводительный, многофункциональный, простой в эксплуатации драйвер к двухфазным шаговым двигателем 2M2280N . Для обеспечения оптимальной производительности двигателя в драйвере предусмотрено автоматическое параметрическое регулирование. ...

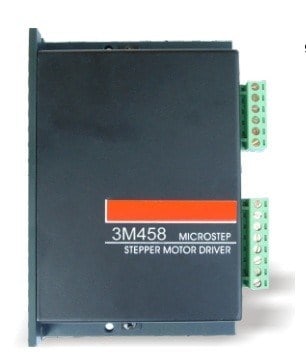

              Драйвер 3M458 предусматривает использование с трехфазными шаговыми двигателям , м аксимальное допустимое напряжение 40 В постоянного тока. Постоянный режим токов для привода взят с максимальной загрузкой фазы 5.8 А, совместим с 3-х фазными шаговыми ...
                Эффективность, функциональность и простота электронного драйвера 3M880N предназначенного для эксплуатации с трехфазными шаговыми моторами, включает в себя следующие функции: автоматическое параметрическое регулирование ( для обеспечения оптимальной ...

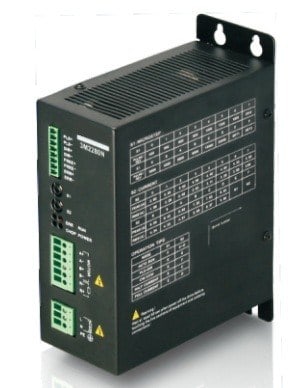

                  Драйвер 3M2280N относится к классу управляющих элементов к шаговым двигателям трехфазной конструкции. Уникальное предложение для рынка соответствующих устройств, высокая производительность, функциональность, простота в эксплуатации, рациональная ...
