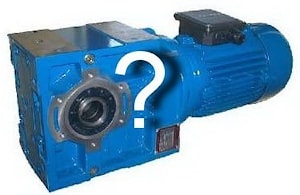

Как выбрать тип редуктора?



Как выбрать тип редуктора?
Производители и их дилеры предлагают огромное количество редукторных механизмов: различных стандартов, с отличием в технических и габаритных данных, для разных сфер применения, разных форм и т.д. Не выходя за рамки данного ресурса – рассматриваем механический редуктор для передачи крутящего момента в промышленных нуждах. Сегодня в мире редукторостроения можно выделить до 7 основных производимых типов редукторов: это червячные, цилиндрическо-соосные, цилиндрические с параллельными валами, коническо-цилиндрические, цилиндрические для повышенных крутящих моментов (индустриальные), планетарные (в эту группу можно отнести все остальные
имеющиеся типы редукторов, выпускаемых сегодня с более отличными зацеплениями: циклоидальным, планетарно-цевочными и т.д. Цель всех экзотических зацеплений: получить передачу максимального крутящего момента при минимальных габаритах. Не дешевы), и, пожалуй, цилиндрические навесные, а также производные всех названных. Не берем в рассмотрение специализированные и изготовленные под индивидуальные проекты редукторы. Само по себе, вышеизложенное выделение, ничего не должно обозначать для потребителя!!! Однако, считаем, перед выбором необходимого привода (редуктора) потребителю обязательно следует знать следующую информацию.
Данные семь типов редукторов имеют свои преимущества, имеют и свои недостатки. Но выделенные группы товаров представляют ту область, где у всех мировых производителей происходит основная конкурентная борьба за качество и цену. А это в любом сегменте нашей жизни добрый знак для потребителя. Во-вторых, призываем придерживаться данных типов при выборе, чтобы у Вас сохранялся взаимозаменяемость редуктора, задействованного в Ваших проектах, продуктам
от других производителей, а также предоставляет Вам дополнительную возможность выбора между поставщиками, контроля цен и т.п.
Зачастую сталкиваешься со случаями, когда приходится возвращаться к проектам, где был задействован тот или иной редуктор, а он уже не производится или эксклюзивно продается дилером только в Варшаве. Все же на этом этапе стоит задумываться над жизнестойкостью Ваших проектов, дальнейшего удобства эксплуатации и последующей доступности комплектующих как для Вас самих, так и Ваших клиентов. При выборе типа редукторной установки Вы определяете для себя компактность, габаритные размеры, практическое расположение и использование, присоединение привода, при передаче необходимых усилий, смотрите приведенную ниже информацию:

Червячные передачи: M2=15 – 1000Nm, P1=0.12 – 7.5 кВт (мах=15 кВт)
Преимущества · Наибольшее распространение;

· Дешевизна и простота производства;

· Мягкий ход, бесшумная работа;

· Компактность, наличие самоторможения (при i > 35)
Недостатки · Низкий КПД редуктора, при i > 50 – начинается повышенное снижение КПД; и как следствие, увеличивается износ, возникает нагрев редуктора, увеличивается энергопотребление;

· Невысокий передаваемый крутящий момент;

· Пониженный ресурс эксплуатации, в сравнении с цилиндрическими передачами

· Исключена работа при прерывистых и кратковременных режимах.
Цилиндрические-соосные передачи: M2=50 – 18 000Nm, P1=0.12 – 90 кВт (мах=160 кВт),
Преимущества · Огромное распространение и применение

· Надежность и высокий КПД;

· Уверенная работа при неравномерных и прерывистых нагрузках;

· Большая нагрузочная способность
Недостатки · Небольшое передаточное число в пределах одной ступени пределы (1,0 < in < 6.3); приходится выбирать многоступенчатую машину, а это отражается на стоимости;

· Более шумная и жесткая работа;

· Особенно важно изучить момент включения привода (на больших мощностях (P1 > 75кВт) рекомендуется устанавливать устройство плавного пуска на включение электропривода).
Цилидрические с параллельными валами передачи: M2=130 – 7500Nm, P1=0.12 – 37,0 кВт (мах=90 кВт),
Преимущества · Более компактная форма вместе с цилиндрической передачей;

· Высокая эксплуатационная надежность;

· Устойчивость к бо`льшим радиальным нагрузкам;

· Более низкие шумовые параметры.
Недостатки · Большая стоимость в сравнении с предыдущими типами;

· Отсутствие обратимости, т.е. самоторможения;
Коническо-цилиндрические передачи: M2=200 – 15 000Nm, P1=0.75 – 90.0 кВт (мах=110 кВт),
Преимущества · Перпендикулярная передача крутящего момента;

· Устойчивость к кратковременным и частым пусковым режимам работы.
Недостатки · Сложность и дороговизна изготовления конической передачи;

· Значительные аксиальные и радиальные нагрузки на выходной вал;
Цилиндрические горизонтальные (индустриальные) передачи: M2=2000 – 80 000Nm, P1=7.5 – 220.0 кВт (мах=1 000 кВт),
Преимущества · Высочайший передаваемый крутящий момент;

· Долговечность и универсальность;

· Высокий уровень КПД.
Недостатки · Большой уровень шумности

· Зависимость от режимов работы пр
